Produkt
Weidmueller
1135070000
ZNT 16S TNSR WS
Anfrage senden

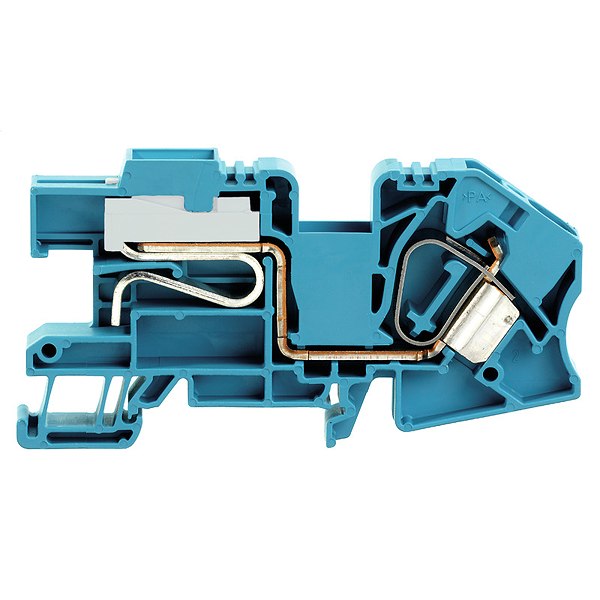

Urheberrecht Bild: Weidmueller
Weidmueller 1135070000
ZNT 16S TNSR WS
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | ZNT 16S TNSR WS |
| Best.-Nr.: | 1135070000 |
| Ausführung: | Z-Reihe, Installations-Etagenklemme, Neutralleiter-Reihenklemme, Bemessungsquerschnitt: 16 mm², Zugfederanschluss, Direktmontage |
| GTIN (EAN): | 4032248945559 |
| VPE: | 25 Stück |
| Breite: | 12 mm |
| Breite (inch): | 0,472 inch |
| Höhe: | 95 mm |
| Höhe (inch): | 3,74 inch |
| Tiefe: | 49,5 mm |
| Tiefe (inch): | 1,949 inch |
| Tiefe inklusive Tragschiene: | 50 mm |
| Nettogewicht: | 44,52 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 16 mm² |
| Bemessungsspannung: | 400 |
| Nennstrom: | 76 A |
| Strom bei max. Leiter: | 76 A |
| Normen: | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,42 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 2,43 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| PEN-Funktion: | Nein |
| Abisolierlänge: | 18 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussrichtung: | schräg |
| Anzahl Anschlüsse: | 1 |
| Klemmbereich, max.: | 25 mm² |
| Klemmbereich, min.: | 1,5 mm² |
| Klingenmaß: | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1: | A7 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 4 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 14 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 16 mm² |
| Ausführung: | Zugfederanschluss, mit Sammelschienenanschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Ja |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| für N-Sammelschiene: | 10 x 3 mm |
| Werkstoff: | Wemid |
| Farbe: | blau |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC001329 |
| ETIM 7.0: | EC001329 |
| eClass 9.0: | 27-14-11-25 |
| eClass 9.1: | 27-14-11-25 |
| eClass 10.0: | 27-14-11-25 |
| ROHS: | Konform |
| Typ: | ZNT 16S TNSR WS |
| Best.-Nr.: | 1135070000 |
| Ausführung: | Z-Reihe, Installations-Etagenklemme, Neutralleiter-Reihenklemme, Bemessungsquerschnitt: 16 mm², Zugfederanschluss, Direktmontage |
| GTIN (EAN): | 4032248945559 |
| VPE: | 25 Stück |
| Breite: | 12 mm |
| Breite (inch): | 0,472 inch |
| Höhe: | 95 mm |
| Höhe (inch): | 3,74 inch |
| Tiefe: | 49,5 mm |
| Tiefe (inch): | 1,949 inch |
| Tiefe inklusive Tragschiene: | 50 mm |
| Nettogewicht: | 44,52 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 16 mm² |
| Bemessungsspannung: | 400 |
| Nennstrom: | 76 A |
| Strom bei max. Leiter: | 76 A |
| Normen: | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,42 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 2,43 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| PEN-Funktion: | Nein |
| Abisolierlänge: | 18 mm |
| Anschlussart: | Zugfederanschluss |
| Anschlussrichtung: | schräg |
| Anzahl Anschlüsse: | 1 |
| Klemmbereich, max.: | 25 mm² |
| Klemmbereich, min.: | 1,5 mm² |
| Klingenmaß: | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1: | A7 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 4 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 14 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 16 mm² |
| Ausführung: | Zugfederanschluss, mit Sammelschienenanschluss, für steckbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Ja |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| für N-Sammelschiene: | 10 x 3 mm |
| Werkstoff: | Wemid |
| Farbe: | blau |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC001329 |
| ETIM 7.0: | EC001329 |
| eClass 9.0: | 27-14-11-25 |
| eClass 9.1: | 27-14-11-25 |
| eClass 10.0: | 27-14-11-25 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,045 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
