Produkt
Weidmueller
1033800000
WMA 4/5
Anfrage senden

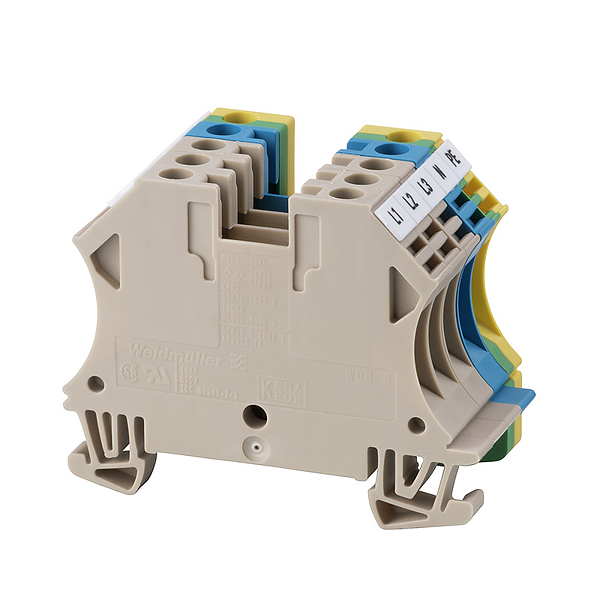

Urheberrecht Bild: Weidmueller
Weidmueller 1033800000
WMA 4/5
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | WMA 4/5 |
| Best.-Nr.: | 1033800000 |
| Ausführung: | Durchgangs-Reihenklemme, Motoranschlussklemme, Schraubanschluss, 4 mm², 800 V, 32 A, dunkelbeige |
| GTIN (EAN): | 4008190129095 |
| VPE: | 20 Stück |
| Breite: | 30,6 mm |
| Breite (inch): | 1,205 inch |
| Höhe: | 60 mm |
| Höhe (inch): | 2,362 inch |
| Tiefe: | 47 mm |
| Tiefe (inch): | 1,85 inch |
| Gewicht: | 56,86 g |
| Nettogewicht: | 55,4 g |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 4 mm² |
| Bemessungsspannung: | 800 V |
| Nennstrom: | 32 A |
| Strom bei max. Leiter: | 41 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 5 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,02 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 4 |
| Anzugsdrehmoment, max.: | 1 Nm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 1 |
| Klemmbereich, max.: | 6 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmschraube: | M 3 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A4 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Zwillings-Aderendhülse, max.: | 1,5 mm² |
| Zwillings-Aderendhülse, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 6 mm² |
| Ausführung: | Schraubanschluss, für steckbare Querverbindung, für schraubbare Querverbindung |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 2 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 4 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Ja |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | WMA 4/5 |
| Best.-Nr.: | 1033800000 |
| Ausführung: | Durchgangs-Reihenklemme, Motoranschlussklemme, Schraubanschluss, 4 mm², 800 V, 32 A, dunkelbeige |
| GTIN (EAN): | 4008190129095 |
| VPE: | 20 Stück |
| Breite: | 30,6 mm |
| Breite (inch): | 1,205 inch |
| Höhe: | 60 mm |
| Höhe (inch): | 2,362 inch |
| Tiefe: | 47 mm |
| Tiefe (inch): | 1,85 inch |
| Gewicht: | 56,86 g |
| Nettogewicht: | 55,4 g |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 4 mm² |
| Bemessungsspannung: | 800 V |
| Nennstrom: | 32 A |
| Strom bei max. Leiter: | 41 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 5 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,02 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 4 |
| Anzugsdrehmoment, max.: | 1 Nm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 1 |
| Klemmbereich, max.: | 6 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmschraube: | M 3 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A4 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Zwillings-Aderendhülse, max.: | 1,5 mm² |
| Zwillings-Aderendhülse, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 6 mm² |
| Ausführung: | Schraubanschluss, für steckbare Querverbindung, für schraubbare Querverbindung |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 2 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 4 |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Ja |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,059 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
