Produkt
Weidmueller
1028700000
WFF 300
Anfrage senden

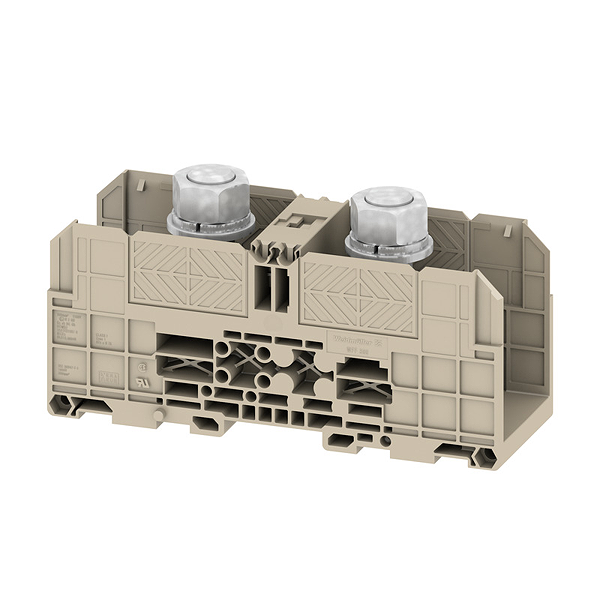

Urheberrecht Bild: Weidmueller
Weidmueller 1028700000
WFF 300
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | WFF 300 |
| Best.-Nr.: | 1028700000 |
| Ausführung: | Bolzenklemmen, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 300 mm², Bolzenanschluss |
| GTIN (EAN): | 4008190165017 |
| VPE: | 4 Stück |
| Breite: | 55 mm |
| Breite (inch): | 2,165 inch |
| Höhe: | 163 mm |
| Höhe (inch): | 6,417 inch |
| Tiefe: | 85,5 mm |
| Tiefe (inch): | 3,366 inch |
| Tiefe inklusive Tragschiene: | 94 mm |
| Gewicht: | 552,15 g |
| Nettogewicht: | 540,205 g |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 300 mm² |
| Bemessungsspannung: | 1.000 |
| Nennstrom: | 520 A |
| Strom bei max. Leiter: | 520 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,06 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 16,64 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | KEMA98ATEX1684U |
| Zertifikat-Nr. (IECEX): | IECEXKEM07.0053U |
| Spannung max (ATEX): | 1100 V |
| Strom (ATEX): | 452 A |
| Leiterquerschnitt max (ATEX): | 300 mm² |
| Spannung max (IECEX): | 1100 V |
| Strom (IECEX): | 452 A |
| Leiterquerschnitt max (IECEX): | 300 mm² |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Leiterquerschnitt max (CSA): | 600 kcmil |
| Leiterquerschnitt min (CSA): | 6 AWG |
| Spannung Gr C (CSA): | 600 V |
| Strom Gr C (CSA): | 510 A |
| Zertifikat-Nr. (CSA): | 200039-1244019 |
| Leitergr. Factory wiring max (UR): | 600 kcmil |
| Leitergr. Factory wiring min (UR): | 6 AWG |
| Leitergr. Field wiring max (UR): | 600 kcmil |
| Leitergr. Field wiring min (UR): | 6 AWG |
| Spannung Gr C (UR): | 1000 V |
| Strom Gr C (UR): | 500 A |
| Zertifikat-Nr. (UR): | E60693 |
| 2 x Kabelschuh DIN 46 234: | 25...240 mm² |
| 2 x Kabelschuh DIN 46 235: | 50...300 mm² |
| Anzugsdrehmoment, max.: | 60 Nm |
| Anzugsdrehmoment, min.: | 25 Nm |
| Bolzengröße für Flachanschluss: | M 16 |
| Kabelschuh DIN 46 234: | 25...240 mm² |
| Kabelschuh DIN 46 235: | 50...300 mm² |
| 2 x Kabelschuh DIN 46 234: | 25...240 mm² |
| 2 x Kabelschuh DIN 46 235: | 50...300 mm² |
| Anschlussart: | Bolzenanschluss |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 60 Nm |
| Anzugsdrehmoment, min.: | 25 Nm |
| Bolzengröße für Flachanschluss: | M 16 |
| Kabelschuh DIN 46 234: | 25...240 mm² |
| Kabelschuh DIN 46 235: | 50...300 mm² |
| Klemmbereich, max.: | 300 mm² |
| Klemmbereich, min.: | 25 mm² |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Montageart: | gerastet |
| Offene Seiten: | geschlossen |
| explosionsgeprüfte Ausführung: | Ja |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Konform |
| Typ: | WFF 300 |
| Best.-Nr.: | 1028700000 |
| Ausführung: | Bolzenklemmen, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 300 mm², Bolzenanschluss |
| GTIN (EAN): | 4008190165017 |
| VPE: | 4 Stück |
| Breite: | 55 mm |
| Breite (inch): | 2,165 inch |
| Höhe: | 163 mm |
| Höhe (inch): | 6,417 inch |
| Tiefe: | 85,5 mm |
| Tiefe (inch): | 3,366 inch |
| Tiefe inklusive Tragschiene: | 94 mm |
| Gewicht: | 552,15 g |
| Nettogewicht: | 540,205 g |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 300 mm² |
| Bemessungsspannung: | 1.000 |
| Nennstrom: | 520 A |
| Strom bei max. Leiter: | 520 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,06 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 16,64 W |
| Bemessungsstoßspannung: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | KEMA98ATEX1684U |
| Zertifikat-Nr. (IECEX): | IECEXKEM07.0053U |
| Spannung max (ATEX): | 1100 V |
| Strom (ATEX): | 452 A |
| Leiterquerschnitt max (ATEX): | 300 mm² |
| Spannung max (IECEX): | 1100 V |
| Strom (IECEX): | 452 A |
| Leiterquerschnitt max (IECEX): | 300 mm² |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Leiterquerschnitt max (CSA): | 600 kcmil |
| Leiterquerschnitt min (CSA): | 6 AWG |
| Spannung Gr C (CSA): | 600 V |
| Strom Gr C (CSA): | 510 A |
| Zertifikat-Nr. (CSA): | 200039-1244019 |
| Leitergr. Factory wiring max (UR): | 600 kcmil |
| Leitergr. Factory wiring min (UR): | 6 AWG |
| Leitergr. Field wiring max (UR): | 600 kcmil |
| Leitergr. Field wiring min (UR): | 6 AWG |
| Spannung Gr C (UR): | 1000 V |
| Strom Gr C (UR): | 500 A |
| Zertifikat-Nr. (UR): | E60693 |
| 2 x Kabelschuh DIN 46 234: | 25...240 mm² |
| 2 x Kabelschuh DIN 46 235: | 50...300 mm² |
| Anzugsdrehmoment, max.: | 60 Nm |
| Anzugsdrehmoment, min.: | 25 Nm |
| Bolzengröße für Flachanschluss: | M 16 |
| Kabelschuh DIN 46 234: | 25...240 mm² |
| Kabelschuh DIN 46 235: | 50...300 mm² |
| 2 x Kabelschuh DIN 46 234: | 25...240 mm² |
| 2 x Kabelschuh DIN 46 235: | 50...300 mm² |
| Anschlussart: | Bolzenanschluss |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 60 Nm |
| Anzugsdrehmoment, min.: | 25 Nm |
| Bolzengröße für Flachanschluss: | M 16 |
| Kabelschuh DIN 46 234: | 25...240 mm² |
| Kabelschuh DIN 46 235: | 50...300 mm² |
| Klemmbereich, max.: | 300 mm² |
| Klemmbereich, min.: | 25 mm² |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Montageart: | gerastet |
| Offene Seiten: | geschlossen |
| explosionsgeprüfte Ausführung: | Ja |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,575 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
