Produkt
Weidmueller
1023600000
WDK 2.5 LD RT 24VDC +-
Anfrage senden

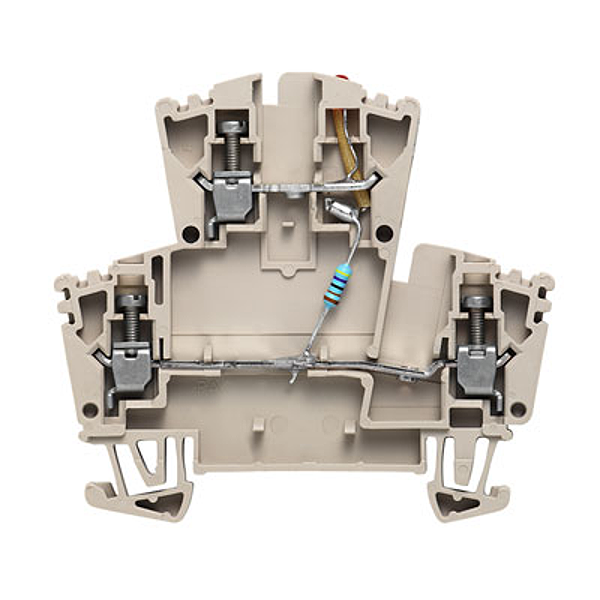

Urheberrecht Bild: Weidmueller
Weidmueller 1023600000
WDK 2.5 LD RT 24VDC +-
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | WDK 2.5 LD RT 24VDC +- |
| Best.-Nr.: | 1023600000 |
| Ausführung: | W-Reihe, Durchgangs-Reihenklemme, Doppelstock-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Schraubanschluss |
| GTIN (EAN): | 4008190060855 |
| VPE: | 25 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 69 mm |
| Höhe (inch): | 2,717 inch |
| Tiefe: | 62,5 mm |
| Tiefe (inch): | 2,461 inch |
| Tiefe inklusive Tragschiene: | 63 mm |
| Nettogewicht: | 11,19 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Anzeigeelement: | rot |
| Betriebsspannung für die Anzeige, max.: | 24 V |
| Betriebsspannung für die Anzeige, min.: | 24 V |
| Spannungsart für die Anzeige: | DC |
| Strom: | 5 mA |
| Bauelementetyp: | sonstige |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 24 V |
| Strom bei max. Leiter: | 10 A |
| Normen: | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 0,8 kV |
| Verschmutzungsgrad: | 3 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 3 |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmschraube: | M 2,5 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Versatz TS 35: | 35,5 mm |
| Ausführung: | Schraubanschluss, mit LED |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 2 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Ja |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Montageart: | gerastet |
| elektronisches Bauteil: | Leuchtdiode rot |
| explosionsgeprüfte Ausführung: | Nein |
| Produkthinweis: | Die zulässige Dauergebrauchstempemeratur ist zu beachten. |
| ETIM 6.0: | EC000903 |
| ETIM 7.0: | EC000903 |
| eClass 9.0: | 27-14-11-27 |
| eClass 9.1: | 27-14-11-47 |
| eClass 10.0: | 27-14-11-27 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | WDK 2.5 LD RT 24VDC +- |
| Best.-Nr.: | 1023600000 |
| Ausführung: | W-Reihe, Durchgangs-Reihenklemme, Doppelstock-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Schraubanschluss |
| GTIN (EAN): | 4008190060855 |
| VPE: | 25 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 69 mm |
| Höhe (inch): | 2,717 inch |
| Tiefe: | 62,5 mm |
| Tiefe (inch): | 2,461 inch |
| Tiefe inklusive Tragschiene: | 63 mm |
| Nettogewicht: | 11,19 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Anzeigeelement: | rot |
| Betriebsspannung für die Anzeige, max.: | 24 V |
| Betriebsspannung für die Anzeige, min.: | 24 V |
| Spannungsart für die Anzeige: | DC |
| Strom: | 5 mA |
| Bauelementetyp: | sonstige |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 24 V |
| Strom bei max. Leiter: | 10 A |
| Normen: | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 0,8 kV |
| Verschmutzungsgrad: | 3 |
| Abisolierlänge: | 10 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 3 |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmschraube: | M 2,5 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Versatz TS 35: | 35,5 mm |
| Ausführung: | Schraubanschluss, mit LED |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 2 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Ja |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | Wemid |
| Farbe: | dunkelbeige |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Montageart: | gerastet |
| elektronisches Bauteil: | Leuchtdiode rot |
| explosionsgeprüfte Ausführung: | Nein |
| Produkthinweis: | Die zulässige Dauergebrauchstempemeratur ist zu beachten. |
| ETIM 6.0: | EC000903 |
| ETIM 7.0: | EC000903 |
| eClass 9.0: | 27-14-11-27 |
| eClass 9.1: | 27-14-11-47 |
| eClass 10.0: | 27-14-11-27 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,013 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
