Produkt
Weidmueller
1019000000
WNT 16N 10X3
Anfrage senden

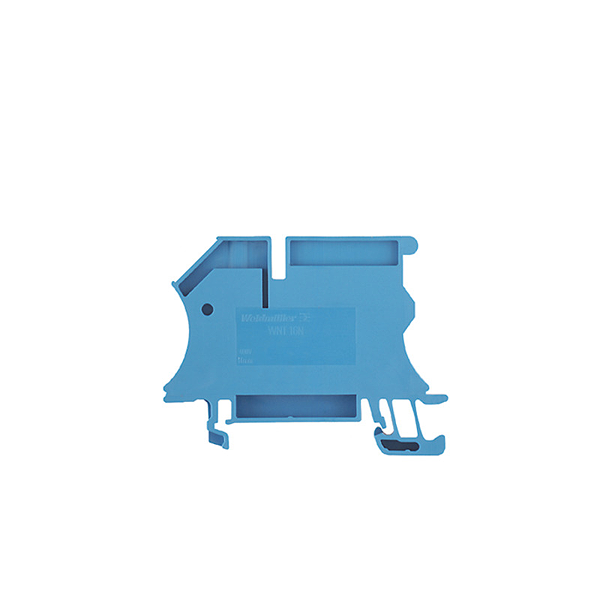

Urheberrecht Bild: Weidmueller
Weidmueller 1019000000
WNT 16N 10X3
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | WNT 16N 10X3 |
| Best.-Nr.: | 1019000000 |
| Ausführung: | Neutralleiter-Trenn Reihenklemme, Sammelschienenanschluss, 16 mm², 400 V, 76 A, gleitend, blau |
| GTIN (EAN): | 4008190273231 |
| VPE: | 50 Stück |
| Breite: | 12 mm |
| Breite (inch): | 0,472 inch |
| Höhe: | 60 mm |
| Höhe (inch): | 2,362 inch |
| Tiefe: | 46,5 mm |
| Tiefe (inch): | 1,831 inch |
| Tiefe inklusive Tragschiene: | 47 mm |
| Nettogewicht: | 29,12 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 16 mm² |
| Bemessungsspannung: | 400 V |
| Nennstrom: | 76 A |
| Strom bei max. Leiter: | 101 A |
| Normen: | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,42 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 2,43 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| PEN-Funktion: | Nein |
| Leiterquerschnitt max (CSA): | 6 AWG |
| Leiterquerschnitt min (CSA): | 14 AWG |
| Spannung Gr C (CSA): | 300 V |
| Strom Gr C (CSA): | 65 A |
| Zertifikat-Nr. (CSA): | 200039-1057876 |
| Leitergr. Factory wiring max (UR): | 6 AWG |
| Leitergr. Factory wiring min (UR): | 14 AWG |
| Leitergr. Field wiring max (UR): | 6 AWG |
| Leitergr. Field wiring min (UR): | 14 AWG |
| Spannung Gr C (UR): | 300 V |
| Strom Gr C (UR): | 65 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 12 mm |
| Anschlussart: | Sammelschienenanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 1 |
| Anzugsdrehmoment, max.: | 2,2 Nm |
| Anzugsdrehmoment, min.: | 1,2 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 4 |
| Klemmbereich, max.: | 25 mm² |
| Klemmbereich, min.: | 1,5 mm² |
| Klemmschraube: | M 4 |
| Klingenmaß: | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1: | B7 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 16 mm² |
| Ausführung: | Schraubanschluss, mit Sammelschienenanschluss 10x3, geschlossen |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Ja |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Längstrennung: | gleitend |
| Quertrennung: | ohne |
| für N-Sammelschiene: | 10 x 3 mm |
| Werkstoff: | Wemid |
| Farbe: | blau |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Einbauhinweis: | Sammelschiene |
| Montageart: | gerastet |
| Offene Seiten: | geschlossen |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000902 |
| ETIM 7.0: | EC000902 |
| eClass 9.0: | 27-14-11-26 |
| eClass 9.1: | 27-14-11-26 |
| eClass 10.0: | 27-14-11-26 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | WNT 16N 10X3 |
| Best.-Nr.: | 1019000000 |
| Ausführung: | Neutralleiter-Trenn Reihenklemme, Sammelschienenanschluss, 16 mm², 400 V, 76 A, gleitend, blau |
| GTIN (EAN): | 4008190273231 |
| VPE: | 50 Stück |
| Breite: | 12 mm |
| Breite (inch): | 0,472 inch |
| Höhe: | 60 mm |
| Höhe (inch): | 2,362 inch |
| Tiefe: | 46,5 mm |
| Tiefe (inch): | 1,831 inch |
| Tiefe inklusive Tragschiene: | 47 mm |
| Nettogewicht: | 29,12 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 120 °C |
| Bemessungsquerschnitt: | 16 mm² |
| Bemessungsspannung: | 400 V |
| Nennstrom: | 76 A |
| Strom bei max. Leiter: | 101 A |
| Normen: | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,42 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 2,43 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| PEN-Funktion: | Nein |
| Leiterquerschnitt max (CSA): | 6 AWG |
| Leiterquerschnitt min (CSA): | 14 AWG |
| Spannung Gr C (CSA): | 300 V |
| Strom Gr C (CSA): | 65 A |
| Zertifikat-Nr. (CSA): | 200039-1057876 |
| Leitergr. Factory wiring max (UR): | 6 AWG |
| Leitergr. Factory wiring min (UR): | 14 AWG |
| Leitergr. Field wiring max (UR): | 6 AWG |
| Leitergr. Field wiring min (UR): | 14 AWG |
| Spannung Gr C (UR): | 300 V |
| Strom Gr C (UR): | 65 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 12 mm |
| Anschlussart: | Sammelschienenanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 1 |
| Anzugsdrehmoment, max.: | 2,2 Nm |
| Anzugsdrehmoment, min.: | 1,2 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 4 |
| Klemmbereich, max.: | 25 mm² |
| Klemmbereich, min.: | 1,5 mm² |
| Klemmschraube: | M 4 |
| Klingenmaß: | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1: | B7 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 16 mm² |
| Ausführung: | Schraubanschluss, mit Sammelschienenanschluss 10x3, geschlossen |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Ja |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Längstrennung: | gleitend |
| Quertrennung: | ohne |
| für N-Sammelschiene: | 10 x 3 mm |
| Werkstoff: | Wemid |
| Farbe: | blau |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Einbauhinweis: | Sammelschiene |
| Montageart: | gerastet |
| Offene Seiten: | geschlossen |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000902 |
| ETIM 7.0: | EC000902 |
| eClass 9.0: | 27-14-11-26 |
| eClass 9.1: | 27-14-11-26 |
| eClass 10.0: | 27-14-11-26 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,03 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
