Produkt
Weidmueller
1010500000
WPE 35
Anfrage senden

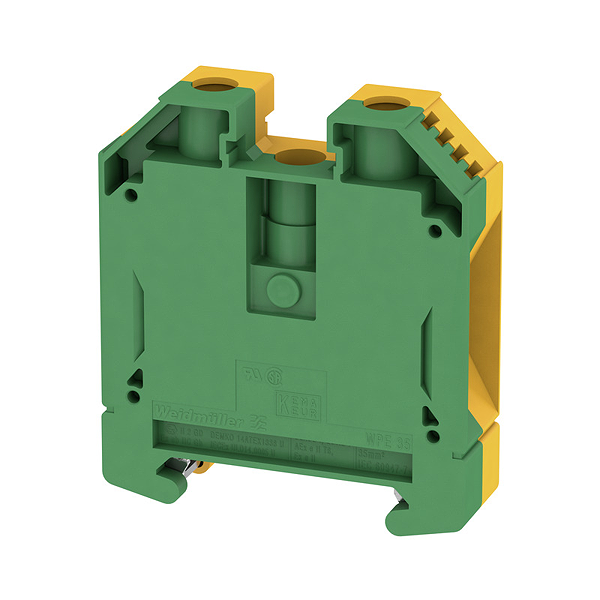

Urheberrecht Bild: Weidmueller
Weidmueller 1010500000
WPE 35
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | WPE 35 |
| Best.-Nr.: | 1010500000 |
| Ausführung: | Schutzleiter-Reihenklemme, Schraubanschluss, 35 mm², 4200 A (35 mm²), grün / gelb |
| GTIN (EAN): | 4008190112806 |
| VPE: | 25 Stück |
| Breite: | 16 mm |
| Breite (inch): | 0,63 inch |
| Höhe: | 56 mm |
| Höhe (inch): | 2,205 inch |
| Tiefe: | 62,5 mm |
| Tiefe (inch): | 2,461 inch |
| Tiefe inklusive Tragschiene: | 63 mm |
| Gewicht: | 82,84 g |
| Nettogewicht: | 80,2 g |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 35 mm² |
| Bemessungsspannung zur Nachbarklemme: | 800 V |
| Normen: | IEC 60947-7-2 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,26 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 4 W |
| Bemessungsstoßspannung zur Nachbarklemme: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | DEMKO14ATEX1338U |
| Zertifikat-Nr. (IECEX): | IECEXULD14.0005U |
| Leiterquerschnitt max (ATEX): | 35 mm² |
| Leiterquerschnitt max (IECEX): | 35 mm² |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Bemessungskurzzeitstrom: | 4200 A (35 mm²) |
| Mittelschraube bei PE Klemmen: | M 4 |
| Anzugsdrehmomentbereich Befestigungsschraube: | 1,2...2,4 Nm |
| PEN-Funktion: | Ja |
| Leiterquerschnitt max (CSA): | 2 AWG |
| Leiterquerschnitt min (CSA): | 12 AWG |
| Zertifikat-Nr. (CSA): | 200039-1057876 |
| Leitergr. Factory wiring max (UR): | 2 AWG |
| Leitergr. Factory wiring min (UR): | 12 AWG |
| Leitergr. Field wiring max (UR): | 2 AWG |
| Leitergr. Field wiring min (UR): | 12 AWG |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 18 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 5 Nm |
| Anzugsdrehmoment, min.: | 4 Nm |
| Klemmbereich, max.: | 35 mm² |
| Klemmbereich, min.: | 2,5 mm² |
| Klemmschraube: | M 6 |
| Klingenmaß: | 6,5 x 1,2 mm |
| Lehrdorn nach 60 947-1: | B8 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 2 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 12 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 35 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 2,5 mm² |
| Versatz TS 35: | 32 mm |
| Ausführung: | Schraubanschluss, mit PE-Anschluss, geschlossen |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Ja |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Ja |
| PEN-Funktion: | Ja |
| Werkstoff: | Wemid |
| Farbe: | grün / gelb |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Arretierung: | schraubbar |
| Einbauhinweis: | geschraubt |
| Montageart: | geschraubt |
| Offene Seiten: | geschlossen |
| explosionsgeprüfte Ausführung: | Ja |
| ETIM 6.0: | EC000901 |
| ETIM 7.0: | EC000901 |
| eClass 9.0: | 27-14-11-41 |
| eClass 9.1: | 27-14-11-41 |
| eClass 10.0: | 27-14-11-41 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | WPE 35 |
| Best.-Nr.: | 1010500000 |
| Ausführung: | Schutzleiter-Reihenklemme, Schraubanschluss, 35 mm², 4200 A (35 mm²), grün / gelb |
| GTIN (EAN): | 4008190112806 |
| VPE: | 25 Stück |
| Breite: | 16 mm |
| Breite (inch): | 0,63 inch |
| Höhe: | 56 mm |
| Höhe (inch): | 2,205 inch |
| Tiefe: | 62,5 mm |
| Tiefe (inch): | 2,461 inch |
| Tiefe inklusive Tragschiene: | 63 mm |
| Gewicht: | 82,84 g |
| Nettogewicht: | 80,2 g |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 35 mm² |
| Bemessungsspannung zur Nachbarklemme: | 800 V |
| Normen: | IEC 60947-7-2 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,26 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 4 W |
| Bemessungsstoßspannung zur Nachbarklemme: | 8 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | DEMKO14ATEX1338U |
| Zertifikat-Nr. (IECEX): | IECEXULD14.0005U |
| Leiterquerschnitt max (ATEX): | 35 mm² |
| Leiterquerschnitt max (IECEX): | 35 mm² |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Bemessungskurzzeitstrom: | 4200 A (35 mm²) |
| Mittelschraube bei PE Klemmen: | M 4 |
| Anzugsdrehmomentbereich Befestigungsschraube: | 1,2...2,4 Nm |
| PEN-Funktion: | Ja |
| Leiterquerschnitt max (CSA): | 2 AWG |
| Leiterquerschnitt min (CSA): | 12 AWG |
| Zertifikat-Nr. (CSA): | 200039-1057876 |
| Leitergr. Factory wiring max (UR): | 2 AWG |
| Leitergr. Factory wiring min (UR): | 12 AWG |
| Leitergr. Field wiring max (UR): | 2 AWG |
| Leitergr. Field wiring min (UR): | 12 AWG |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 18 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 5 Nm |
| Anzugsdrehmoment, min.: | 4 Nm |
| Klemmbereich, max.: | 35 mm² |
| Klemmbereich, min.: | 2,5 mm² |
| Klemmschraube: | M 6 |
| Klingenmaß: | 6,5 x 1,2 mm |
| Lehrdorn nach 60 947-1: | B8 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 2 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 12 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 35 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 2,5 mm² |
| Versatz TS 35: | 32 mm |
| Ausführung: | Schraubanschluss, mit PE-Anschluss, geschlossen |
| Abschlussplatte erforderlich: | Nein |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Ja |
| Tragschiene: | TS 35 |
| N-Funktion: | Nein |
| PE-Funktion: | Ja |
| PEN-Funktion: | Ja |
| Werkstoff: | Wemid |
| Farbe: | grün / gelb |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Anzahl gleicher Klemmen: | 1 |
| Arretierung: | schraubbar |
| Einbauhinweis: | geschraubt |
| Montageart: | geschraubt |
| Offene Seiten: | geschlossen |
| explosionsgeprüfte Ausführung: | Ja |
| ETIM 6.0: | EC000901 |
| ETIM 7.0: | EC000901 |
| eClass 9.0: | 27-14-11-41 |
| eClass 9.1: | 27-14-11-41 |
| eClass 10.0: | 27-14-11-41 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,08 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
