Produkt
Weidmueller
1003900000
WGK 4 VP/Z GN/YE BX
Anfrage senden

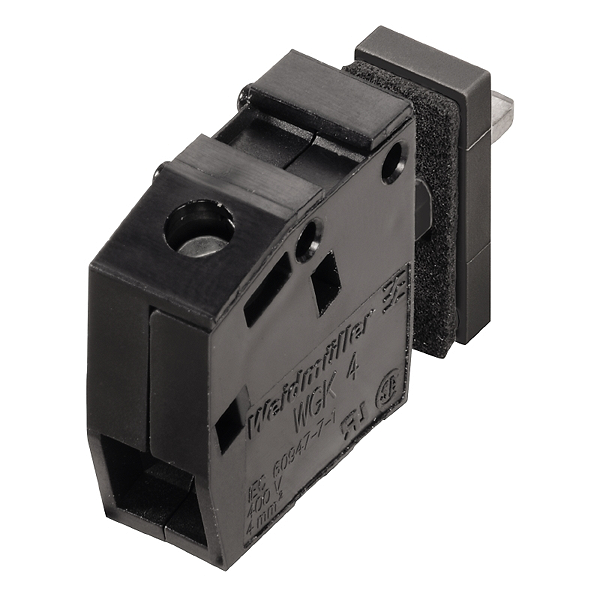

Urheberrecht Bild: Weidmueller
Weidmueller 1003900000
WGK 4 VP/Z GN/YE BX
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | WGK 4 VP/Z GN/YE BX |
| Best.-Nr.: | 1003900000 |
| Ausführung: | OMNIMATE Power - Serie WGK, Durchführungsklemme, Bemessungsquerschnitt: 4 mm², Schraubanschluss, Wemid (PA), grün / gelb, Direktmontage, Durchführung |
| GTIN (EAN): | 4032248703401 |
| VPE: | 50 Stück |
| Verpackung: | Box |
| Länge: | 20 mm |
| Länge (inch): | 0,787 inch |
| Breite: | 8,1 mm |
| Breite (inch): | 0,319 inch |
| Höhe: | 21,5 mm |
| Höhe (inch): | 0,846 inch |
| Nettogewicht: | 6,42 g |
| Produktfamilie: | OMNIMATE Power - Serie WGK |
| Leiteranschlusstechnik: | Schraub / Lötanschluss |
| Leiterabgangsrichtung: | 180° |
| Kundenseitig anreihbar: | Ja |
| Schraubendreherklinge: | 0,6 x 3,5 |
| Anzugsdrehmoment, min.: | 0,6 Nm |
| Anzugsdrehmoment, max.: | 0,8 Nm |
| Klemmschraube: | M 3 |
| Abisolierlänge: | 8 mm |
| Berührungsschutz nach DIN VDE 0470: | IP 20 |
| Isolierstoff: | Wemid (PA) |
| Farbe: | grün / gelb |
| Farbtabelle (ähnlich): | nicht spezifiziert |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Kontaktmaterial: | E-Cu |
| Kontaktoberfläche: | verzinnt |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 120 °C |
| Temperaturbereich Montage, min.: | -25 °C |
| Temperaturbereich Montage, max.: | 120 °C |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmbereich, max.: | 6 mm² |
| Leiteranschlussquerschnitt AWG, min.: | AWG 30 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| eindrähtig, min. H05(07) V-U: | 0,5 mm² |
| eindrähtig, max. H05(07) V-U: | 6 mm² |
| feindrähtig, min. H05(07) V-K: | 0,5 mm² |
| feindrähtig, max. H05(07) V-K: | 4 mm² |
| m. Zwillings-Aderendhülse, DIN 46228 pt 1, min.: | 0,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, max.: | 4 mm² |
| Typ: | feindrähtig |
| nominal: | 1,5 mm² |
| nominal: | 7 mm |
| Typ: | feindrähtig |
| nominal: | 2,5 mm² |
| nominal: | 7 mm |
| Hinweistext: | Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen., Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. |
| Klemmbereich, max.: | 6 mm² |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 32 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 32 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 500 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 6 kV |
| Zertifikat-Nr. (CSA): | 200039-1830694 |
| Nennspannung (Use group B / CSA): | 300 V |
| Nennspannung (Use group C / CSA): | 300 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group B / CSA): | 30 A |
| Nennstrom (Use group C / CSA): | 30 A |
| Nennstrom (Use group D / CSA): | 10 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 30 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Zertifikat-Nr. (cURus): | E60693 |
| Nennspannung (Use group B / UL 1059): | 300 V |
| Nennspannung (Use group C / UL 1059]: | 300 V |
| Nennspannung (Use group D / UL 1059): | 300 V |
| Nennstrom (Use group B / UL 1059): | 30 A |
| Nennstrom (Use group C / UL 1059): | 30 A |
| Nennstrom (Use group D / UL 1059): | 10 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 30 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung: | Box |
| VPE Länge: | 85 mm |
| VPE Breite: | 120 mm |
| VPE Höhe: | 150 mm |
| ETIM 6.0: | EC001283 |
| ETIM 7.0: | EC001283 |
| eClass 9.0: | 27-14-11-34 |
| eClass 9.1: | 27-14-11-34 |
| eClass 10.0: | 27-14-11-34 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Konform |
| Typ: | WGK 4 VP/Z GN/YE BX |
| Best.-Nr.: | 1003900000 |
| Ausführung: | OMNIMATE Power - Serie WGK, Durchführungsklemme, Bemessungsquerschnitt: 4 mm², Schraubanschluss, Wemid (PA), grün / gelb, Direktmontage, Durchführung |
| GTIN (EAN): | 4032248703401 |
| VPE: | 50 Stück |
| Verpackung: | Box |
| Länge: | 20 mm |
| Länge (inch): | 0,787 inch |
| Breite: | 8,1 mm |
| Breite (inch): | 0,319 inch |
| Höhe: | 21,5 mm |
| Höhe (inch): | 0,846 inch |
| Nettogewicht: | 6,42 g |
| Produktfamilie: | OMNIMATE Power - Serie WGK |
| Leiteranschlusstechnik: | Schraub / Lötanschluss |
| Leiterabgangsrichtung: | 180° |
| Kundenseitig anreihbar: | Ja |
| Schraubendreherklinge: | 0,6 x 3,5 |
| Anzugsdrehmoment, min.: | 0,6 Nm |
| Anzugsdrehmoment, max.: | 0,8 Nm |
| Klemmschraube: | M 3 |
| Abisolierlänge: | 8 mm |
| Berührungsschutz nach DIN VDE 0470: | IP 20 |
| Isolierstoff: | Wemid (PA) |
| Farbe: | grün / gelb |
| Farbtabelle (ähnlich): | nicht spezifiziert |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Kontaktmaterial: | E-Cu |
| Kontaktoberfläche: | verzinnt |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 120 °C |
| Temperaturbereich Montage, min.: | -25 °C |
| Temperaturbereich Montage, max.: | 120 °C |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmbereich, max.: | 6 mm² |
| Leiteranschlussquerschnitt AWG, min.: | AWG 30 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| eindrähtig, min. H05(07) V-U: | 0,5 mm² |
| eindrähtig, max. H05(07) V-U: | 6 mm² |
| feindrähtig, min. H05(07) V-K: | 0,5 mm² |
| feindrähtig, max. H05(07) V-K: | 4 mm² |
| m. Zwillings-Aderendhülse, DIN 46228 pt 1, min.: | 0,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, max.: | 4 mm² |
| Typ: | feindrähtig |
| nominal: | 1,5 mm² |
| nominal: | 7 mm |
| Typ: | feindrähtig |
| nominal: | 2,5 mm² |
| nominal: | 7 mm |
| Hinweistext: | Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen., Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. |
| Klemmbereich, max.: | 6 mm² |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 32 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 32 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 500 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 6 kV |
| Zertifikat-Nr. (CSA): | 200039-1830694 |
| Nennspannung (Use group B / CSA): | 300 V |
| Nennspannung (Use group C / CSA): | 300 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group B / CSA): | 30 A |
| Nennstrom (Use group C / CSA): | 30 A |
| Nennstrom (Use group D / CSA): | 10 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 30 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Zertifikat-Nr. (cURus): | E60693 |
| Nennspannung (Use group B / UL 1059): | 300 V |
| Nennspannung (Use group C / UL 1059]: | 300 V |
| Nennspannung (Use group D / UL 1059): | 300 V |
| Nennstrom (Use group B / UL 1059): | 30 A |
| Nennstrom (Use group C / UL 1059): | 30 A |
| Nennstrom (Use group D / UL 1059): | 10 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 30 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 10 |
| Hinweis zu den Zulassungswerten: | Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat. |
| Verpackung: | Box |
| VPE Länge: | 85 mm |
| VPE Breite: | 120 mm |
| VPE Höhe: | 150 mm |
| ETIM 6.0: | EC001283 |
| ETIM 7.0: | EC001283 |
| eClass 9.0: | 27-14-11-34 |
| eClass 9.1: | 27-14-11-34 |
| eClass 10.0: | 27-14-11-34 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,006 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
