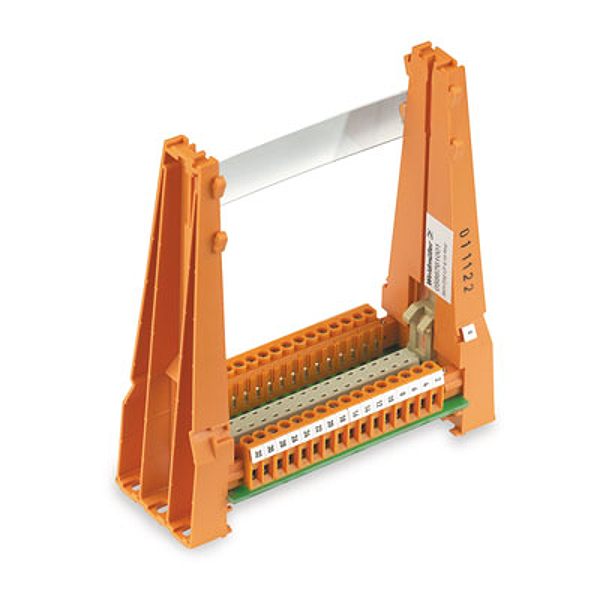

Weidmueller 0586761001
SKH D32 LP 5/16 RH2
Schnittstelle, Steckverbinder nach DIN 41612 Federleiste, 32D
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | SKH D32 LP 5/16 RH2 |
| Best.-Nr.: | 0586761001 |
| Ausführung: | Schnittstelle, Steckverbinder nach DIN 41612 Federleiste, 32D |
| GTIN (EAN): | 4032248046270 |
| VPE: | 1 Stück |
| Länge: | 50,8 mm |
| Länge (inch): | 2 inch |
| Breite: | 131 mm |
| Breite (inch): | 5,157 inch |
| Höhe: | 144 mm |
| Höhe (inch): | 5,669 inch |
| Nettogewicht: | 186 g |
| Betriebstemperatur, max.: | 55 °C |
| Betriebstemperatur, min.: | 0 °C |
| Lagertemperatur, max.: | 60 °C |
| Lagertemperatur, min.: | -40 °C |
| Betriebstemperatur: | 0...55 °C |
| Lagertemperatur: | -40...60 °C |
| Anschluss (Feldseite): | LP 5.08mm |
| Anschluss (Steuerseite): | Steckverbinder nach DIN 41612 Federleiste |
| Anzahl der Pole (Steuerungsseite): | 32-polige Buchse |
| Typ (Steuerungsseite): | 32D |
| Kontaktbestückung: | a und c |
| Bauform der steckbaren Platine: | Euroformat 100x160 mm für 19" Racks |
| Bemessungsspannung: | 250 V UC |
| Nennstrom pro Anschluss: | 4 A |
| Entsprechend: | DIN EN 50178 |
| Bemessungsisolationsspannung: | 250 V |
| Überspannungskategorie: | II |
| Verschmutzungsgrad: | 2 |
| Impulsspannungsprüfung (1,2/50µs): | 2,1 kV |
| Durchschlagsfestigkeitsprüfung: | 1,2 kVAC |
| Art der Verbindung: | Schraubanschluss |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmbereich, max.: | 6 mm² |
| Fest, min. H05(07) V-U: | 0,5 mm² |
| Fest, max. H05(07) V-U: | 6 mm² |
| Flexibel, min. H05(07) V-K: | 0,5 mm² |
| Flexibel, max. H05(07) V-K: | 4 mm² |
| Flexibel mit Hülse, max.: | 2,5 mm² |
| Flexibel mit Hülse, min.: | 0,5 mm² |
| Hülse mit Kunststoffkragen, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt min. AWG: | AWG 26 |
| Leiteranschlussquerschnitt max. AWG: | AWG 12 |
| Anzugsmoment, min.: | 0,5 Nm |
| Anzugsmoment, max.: | 0,6 Nm |
| Abisolierlänge: | 6 mm |
| ETIM 6.0: | EC002780 |
| ETIM 7.0: | EC002780 |
| eClass 9.0: | 27-14-11-52 |
| eClass 9.1: | 27-24-22-92 |
| eClass 10.0: | 27-14-11-52 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Konform |
| Typ: | SKH D32 LP 5/16 RH2 |
| Best.-Nr.: | 0586761001 |
| Ausführung: | Schnittstelle, Steckverbinder nach DIN 41612 Federleiste, 32D |
| GTIN (EAN): | 4032248046270 |
| VPE: | 1 Stück |
| Länge: | 50,8 mm |
| Länge (inch): | 2 inch |
| Breite: | 131 mm |
| Breite (inch): | 5,157 inch |
| Höhe: | 144 mm |
| Höhe (inch): | 5,669 inch |
| Nettogewicht: | 186 g |
| Betriebstemperatur, max.: | 55 °C |
| Betriebstemperatur, min.: | 0 °C |
| Lagertemperatur, max.: | 60 °C |
| Lagertemperatur, min.: | -40 °C |
| Betriebstemperatur: | 0...55 °C |
| Lagertemperatur: | -40...60 °C |
| Anschluss (Feldseite): | LP 5.08mm |
| Anschluss (Steuerseite): | Steckverbinder nach DIN 41612 Federleiste |
| Anzahl der Pole (Steuerungsseite): | 32-polige Buchse |
| Typ (Steuerungsseite): | 32D |
| Kontaktbestückung: | a und c |
| Bauform der steckbaren Platine: | Euroformat 100x160 mm für 19" Racks |
| Bemessungsspannung: | 250 V UC |
| Nennstrom pro Anschluss: | 4 A |
| Entsprechend: | DIN EN 50178 |
| Bemessungsisolationsspannung: | 250 V |
| Überspannungskategorie: | II |
| Verschmutzungsgrad: | 2 |
| Impulsspannungsprüfung (1,2/50µs): | 2,1 kV |
| Durchschlagsfestigkeitsprüfung: | 1,2 kVAC |
| Art der Verbindung: | Schraubanschluss |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmbereich, max.: | 6 mm² |
| Fest, min. H05(07) V-U: | 0,5 mm² |
| Fest, max. H05(07) V-U: | 6 mm² |
| Flexibel, min. H05(07) V-K: | 0,5 mm² |
| Flexibel, max. H05(07) V-K: | 4 mm² |
| Flexibel mit Hülse, max.: | 2,5 mm² |
| Flexibel mit Hülse, min.: | 0,5 mm² |
| Hülse mit Kunststoffkragen, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt min. AWG: | AWG 26 |
| Leiteranschlussquerschnitt max. AWG: | AWG 12 |
| Anzugsmoment, min.: | 0,5 Nm |
| Anzugsmoment, max.: | 0,6 Nm |
| Abisolierlänge: | 6 mm |
| ETIM 6.0: | EC002780 |
| ETIM 7.0: | EC002780 |
| eClass 9.0: | 27-14-11-52 |
| eClass 9.1: | 27-24-22-92 |
| eClass 10.0: | 27-14-11-52 |
| UNSPSC: | 30-21-18-01 |
| ROHS: | Konform |
