Produkt
Weidmueller
0471880000
NT 10/35 10X3 BL
Anfrage senden
Urheberrecht Bild: Weidmueller

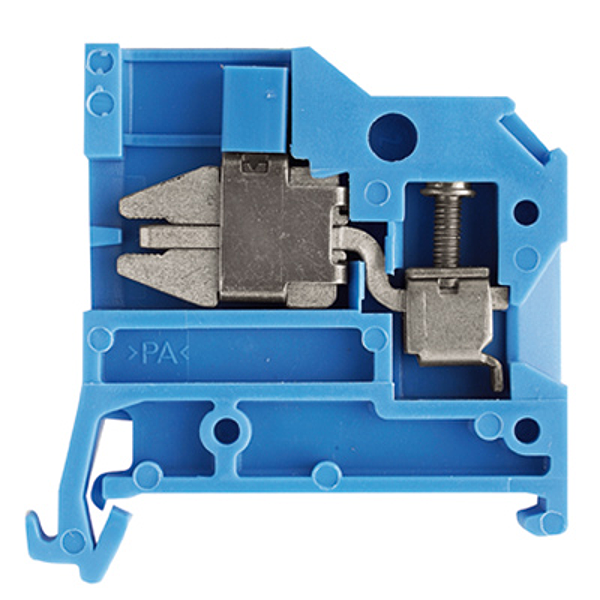

Weidmueller 0471880000
NT 10/35 10X3 BL
SAK-Reihe, Neutralleiter-Reihenklemme, Bemessungsquerschnitt: 10 mm², Schraubanschluss, Direktmontage
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | NT 10/35 10X3 BL |
| Best.-Nr.: | 0471880000 |
| Ausführung: | SAK-Reihe, Neutralleiter-Reihenklemme, Bemessungsquerschnitt: 10 mm², Schraubanschluss, Direktmontage |
| GTIN (EAN): | 4008190083045 |
| VPE: | 50 Stück |
| Breite: | 10 mm |
| Breite (inch): | 0,394 inch |
| Höhe: | 45 mm |
| Höhe (inch): | 1,772 inch |
| Tiefe: | 44 mm |
| Tiefe (inch): | 1,732 inch |
| Nettogewicht: | 19,18 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 100 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Bemessungsquerschnitt: | 10 mm² |
| Bemessungsspannung: | 400 V |
| Nennstrom: | 57 A |
| Strom bei max. Leiter: | 57 A |
| Normen: | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,56 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,82 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| PEN-Funktion: | Nein |
| Leiterquerschnitt max (CSA): | 8 AWG |
| Leiterquerschnitt min (CSA): | 14 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr C (CSA): | 300 V |
| Spannung Gr D (CSA): | 300 V |
| Strom Gr B (CSA): | 50 A |
| Strom Gr C (CSA): | 50 A |
| Strom Gr D (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 12400-160 |
| Leitergr. Factory wiring max (UR): | 8 AWG |
| Leitergr. Factory wiring min (UR): | 14 AWG |
| Leitergr. Field wiring max (UR): | 8 AWG |
| Leitergr. Field wiring min (UR): | 14 AWG |
| Spannung Gr C (UR): | 300 V |
| Strom Gr C (UR): | 50 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 12 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 1,6 Nm |
| Anzugsdrehmoment, min.: | 1,2 Nm |
| Klemmbereich, max.: | 16 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmschraube: | M 4 |
| Klingenmaß: | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1: | B6 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 8 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 14 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 10 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 0,5 mm² |
| Anschlussart, weiterer Anschluss: | Sammelschienenanschluss |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 10 mm² |
| Versatz TS 35: | 20 mm |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Ja |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | PA 66 |
| Farbe: | blau |
| Brennbarkeitsklasse nach UL 94: | V-2 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | NT 10/35 10X3 BL |
| Best.-Nr.: | 0471880000 |
| Ausführung: | SAK-Reihe, Neutralleiter-Reihenklemme, Bemessungsquerschnitt: 10 mm², Schraubanschluss, Direktmontage |
| GTIN (EAN): | 4008190083045 |
| VPE: | 50 Stück |
| Breite: | 10 mm |
| Breite (inch): | 0,394 inch |
| Höhe: | 45 mm |
| Höhe (inch): | 1,772 inch |
| Tiefe: | 44 mm |
| Tiefe (inch): | 1,732 inch |
| Nettogewicht: | 19,18 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 100 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Bemessungsquerschnitt: | 10 mm² |
| Bemessungsspannung: | 400 V |
| Nennstrom: | 57 A |
| Strom bei max. Leiter: | 57 A |
| Normen: | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 0,56 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 1,82 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| PEN-Funktion: | Nein |
| Leiterquerschnitt max (CSA): | 8 AWG |
| Leiterquerschnitt min (CSA): | 14 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr C (CSA): | 300 V |
| Spannung Gr D (CSA): | 300 V |
| Strom Gr B (CSA): | 50 A |
| Strom Gr C (CSA): | 50 A |
| Strom Gr D (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 12400-160 |
| Leitergr. Factory wiring max (UR): | 8 AWG |
| Leitergr. Factory wiring min (UR): | 14 AWG |
| Leitergr. Field wiring max (UR): | 8 AWG |
| Leitergr. Field wiring min (UR): | 14 AWG |
| Spannung Gr C (UR): | 300 V |
| Strom Gr C (UR): | 50 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 12 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 1,6 Nm |
| Anzugsdrehmoment, min.: | 1,2 Nm |
| Klemmbereich, max.: | 16 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmschraube: | M 4 |
| Klingenmaß: | 1,0 x 5,5 mm |
| Lehrdorn nach 60 947-1: | B6 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 8 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 14 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 16 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 10 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 10 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 0,5 mm² |
| Anschlussart, weiterer Anschluss: | Sammelschienenanschluss |
| Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, weiterer Anschluss, max.: | 10 mm² |
| Versatz TS 35: | 20 mm |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 35 |
| N-Funktion: | Ja |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | PA 66 |
| Farbe: | blau |
| Brennbarkeitsklasse nach UL 94: | V-2 |
| Einbauhinweis: | Direktmontage |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
