Produkt
Weidmueller
0340460000
AKZ 1.5
Anfrage senden
Urheberrecht Bild: Weidmueller

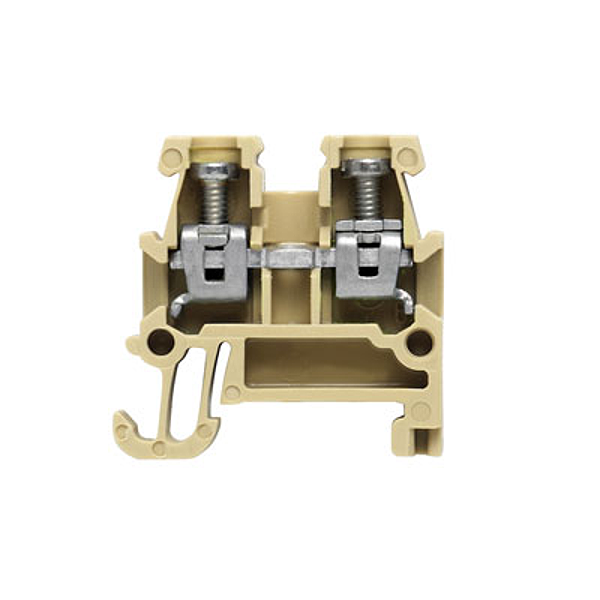

Weidmueller 0340460000
AKZ 1.5
SAK-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 1.5 mm², Schraubanschluss
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | AKZ 1.5 |
| Best.-Nr.: | 0340460000 |
| Ausführung: | SAK-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 1.5 mm², Schraubanschluss |
| GTIN (EAN): | 4008190091576 |
| VPE: | 100 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 24,8 mm |
| Höhe (inch): | 0,976 inch |
| Tiefe: | 24 mm |
| Tiefe (inch): | 0,945 inch |
| Tiefe inklusive Tragschiene: | 25 mm |
| Gewicht: | 3,58 g |
| Nettogewicht: | 3,1 g |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 100 °C |
| Bemessungsquerschnitt: | 1,5 mm² |
| Bemessungsspannung: | 250 V |
| Nennstrom: | 17,5 A |
| Strom bei max. Leiter: | 24 A |
| Normen: | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,83 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,56 W |
| Bemessungsstoßspannung: | 4 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | TUEV18ATEX8221U |
| Zertifikat-Nr. (IECEX): | IECEXTUR18.0024U |
| Spannung max (ATEX): | 220 V |
| Strom (ATEX): | 17.5 A |
| Leiterquerschnitt max (ATEX): | 2.5 mm² |
| Spannung max (IECEX): | 220 V |
| Strom (IECEX): | 17.5 A |
| Leiterquerschnitt max (IECEX): | 2.5 mm² |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Leiterquerschnitt max (CSA): | 16 AWG |
| Leiterquerschnitt min (CSA): | 24 AWG |
| Spannung Gr C (CSA): | 300 V |
| Strom Gr C (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 12400-144 |
| Leitergr. Factory wiring max (UR): | 14 AWG |
| Leitergr. Factory wiring min (UR): | 22 AWG |
| Leitergr. Field wiring max (UR): | 14 AWG |
| Leitergr. Field wiring min (UR): | 22 AWG |
| Spannung Gr C (UR): | 150 V |
| Strom Gr C (UR): | 15 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 7 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 1 |
| Klemmbereich, max.: | 2,5 mm² |
| Klemmbereich, min.: | 0,21 mm² |
| Klemmschraube: | M 2,5 |
| Klingenmaß: | 3,0 x 0,5 mm |
| Lehrdorn nach 60 947-1: | A1 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 14 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 24 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Zwillings-Aderendhülse, max.: | 0,75 mm² |
| Zwillings-Aderendhülse, min.: | 0,5 mm² |
| Versatz TS 15: | 12,4 mm |
| Ausführung: | Schraubanschluss, für schraubbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 15 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | PA 66 |
| Farbe: | beige/gelb |
| Brennbarkeitsklasse nach UL 94: | V-2 |
| Anzahl gleicher Klemmen: | 1 |
| Montageart: | geklemmt |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Ja |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | AKZ 1.5 |
| Best.-Nr.: | 0340460000 |
| Ausführung: | SAK-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 1.5 mm², Schraubanschluss |
| GTIN (EAN): | 4008190091576 |
| VPE: | 100 Stück |
| Breite: | 5,1 mm |
| Breite (inch): | 0,201 inch |
| Höhe: | 24,8 mm |
| Höhe (inch): | 0,976 inch |
| Tiefe: | 24 mm |
| Tiefe (inch): | 0,945 inch |
| Tiefe inklusive Tragschiene: | 25 mm |
| Gewicht: | 3,58 g |
| Nettogewicht: | 3,1 g |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 100 °C |
| Bemessungsquerschnitt: | 1,5 mm² |
| Bemessungsspannung: | 250 V |
| Nennstrom: | 17,5 A |
| Strom bei max. Leiter: | 24 A |
| Normen: | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,83 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,56 W |
| Bemessungsstoßspannung: | 4 kV |
| Verschmutzungsgrad: | 3 |
| Zertifikat-Nr. (ATEX): | TUEV18ATEX8221U |
| Zertifikat-Nr. (IECEX): | IECEXTUR18.0024U |
| Spannung max (ATEX): | 220 V |
| Strom (ATEX): | 17.5 A |
| Leiterquerschnitt max (ATEX): | 2.5 mm² |
| Spannung max (IECEX): | 220 V |
| Strom (IECEX): | 17.5 A |
| Leiterquerschnitt max (IECEX): | 2.5 mm² |
| Einsatztemperaturbereich: | Einsatztemperaturbereich siehe EG-Baumusterprüfbescheinigung/IECEx-Certificate of Conformity |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Leiterquerschnitt max (CSA): | 16 AWG |
| Leiterquerschnitt min (CSA): | 24 AWG |
| Spannung Gr C (CSA): | 300 V |
| Strom Gr C (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 12400-144 |
| Leitergr. Factory wiring max (UR): | 14 AWG |
| Leitergr. Factory wiring min (UR): | 22 AWG |
| Leitergr. Field wiring max (UR): | 14 AWG |
| Leitergr. Field wiring min (UR): | 22 AWG |
| Spannung Gr C (UR): | 150 V |
| Strom Gr C (UR): | 15 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 7 mm |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 2 |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 1 |
| Klemmbereich, max.: | 2,5 mm² |
| Klemmbereich, min.: | 0,21 mm² |
| Klemmschraube: | M 2,5 |
| Klingenmaß: | 3,0 x 0,5 mm |
| Lehrdorn nach 60 947-1: | A1 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 14 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 24 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Zwillings-Aderendhülse, max.: | 0,75 mm² |
| Zwillings-Aderendhülse, min.: | 0,5 mm² |
| Versatz TS 15: | 12,4 mm |
| Ausführung: | Schraubanschluss, für schraubbare Querverbindung, einseitig offen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 2 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| PE-Anschluss: | Nein |
| Tragschiene: | TS 15 |
| N-Funktion: | Nein |
| PE-Funktion: | Nein |
| PEN-Funktion: | Nein |
| Werkstoff: | PA 66 |
| Farbe: | beige/gelb |
| Brennbarkeitsklasse nach UL 94: | V-2 |
| Anzahl gleicher Klemmen: | 1 |
| Montageart: | geklemmt |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Ja |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
