Produkt
Weidmueller
0300720000
AKA 2.5
Anfrage senden

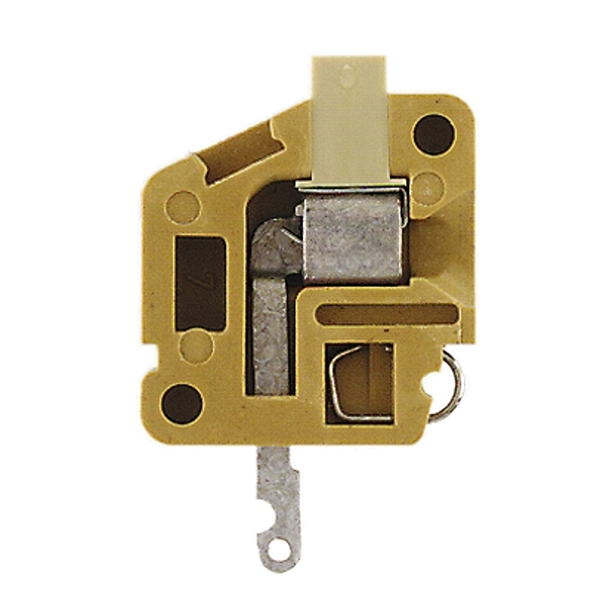

Urheberrecht Bild: Weidmueller
Weidmueller 0300720000
AKA 2.5
SAK-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Lötanschluss, Durchführung
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | AKA 2.5 |
| Best.-Nr.: | 0300720000 |
| Ausführung: | SAK-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Lötanschluss, Durchführung |
| GTIN (EAN): | 4008190072018 |
| VPE: | 100 Stück |
| Breite: | 6 mm |
| Breite (inch): | 0,236 inch |
| Höhe: | 20 mm |
| Höhe (inch): | 0,787 inch |
| Tiefe: | 23,5 mm |
| Tiefe (inch): | 0,925 inch |
| Gewicht: | 3,56 g |
| Nettogewicht: | 3,51 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 400 V |
| Nennstrom: | 20 A |
| Strom bei max. Leiter: | 20 A |
| Normen: | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 24 AWG |
| Spannung Gr D (CSA): | 300 V |
| Strom Gr D (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 12400-204 |
| Leitergr. Factory wiring max (UR): | 12 AWG |
| Leitergr. Factory wiring min (UR): | 26 AWG |
| Leitergr. Field wiring max (UR): | 12 AWG |
| Leitergr. Field wiring min (UR): | 26 AWG |
| Spannung Gr D (UR): | 300 V |
| Strom Gr D (UR): | 10 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 9 mm |
| Anschlussart: | Lötanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 1 |
| Anzugsdrehmoment, max.: | 0,45 Nm |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 1 |
| Klemmbereich, max.: | 2,5 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmschraube: | M 2,5 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Ausführung: | für Tragschienen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| Werkstoff: | KrG |
| Farbe: | mittelgelb |
| Brennbarkeitsklasse nach UL 94: | V-0, 5VA |
| Anzahl gleicher Klemmen: | 1 |
| Einbauhinweis: | Durchführung |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | AKA 2.5 |
| Best.-Nr.: | 0300720000 |
| Ausführung: | SAK-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Lötanschluss, Durchführung |
| GTIN (EAN): | 4008190072018 |
| VPE: | 100 Stück |
| Breite: | 6 mm |
| Breite (inch): | 0,236 inch |
| Höhe: | 20 mm |
| Höhe (inch): | 0,787 inch |
| Tiefe: | 23,5 mm |
| Tiefe (inch): | 0,925 inch |
| Gewicht: | 3,56 g |
| Nettogewicht: | 3,51 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 400 V |
| Nennstrom: | 20 A |
| Strom bei max. Leiter: | 20 A |
| Normen: | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 24 AWG |
| Spannung Gr D (CSA): | 300 V |
| Strom Gr D (CSA): | 10 A |
| Zertifikat-Nr. (CSA): | 12400-204 |
| Leitergr. Factory wiring max (UR): | 12 AWG |
| Leitergr. Factory wiring min (UR): | 26 AWG |
| Leitergr. Field wiring max (UR): | 12 AWG |
| Leitergr. Field wiring min (UR): | 26 AWG |
| Spannung Gr D (UR): | 300 V |
| Strom Gr D (UR): | 10 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 9 mm |
| Anschlussart: | Lötanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 1 |
| Anzugsdrehmoment, max.: | 0,45 Nm |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 1 |
| Klemmbereich, max.: | 2,5 mm² |
| Klemmbereich, min.: | 0,13 mm² |
| Klemmschraube: | M 2,5 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A3 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Ausführung: | für Tragschienen |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Etagen: | 1 |
| Anzahl der Klemmstellen je Etage: | 1 |
| Anzahl der Potentiale pro Etage: | 1 |
| Etagen intern gebrückt: | Nein |
| Werkstoff: | KrG |
| Farbe: | mittelgelb |
| Brennbarkeitsklasse nach UL 94: | V-0, 5VA |
| Anzahl gleicher Klemmen: | 1 |
| Einbauhinweis: | Durchführung |
| Montageart: | gerastet |
| Offene Seiten: | rechts |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
