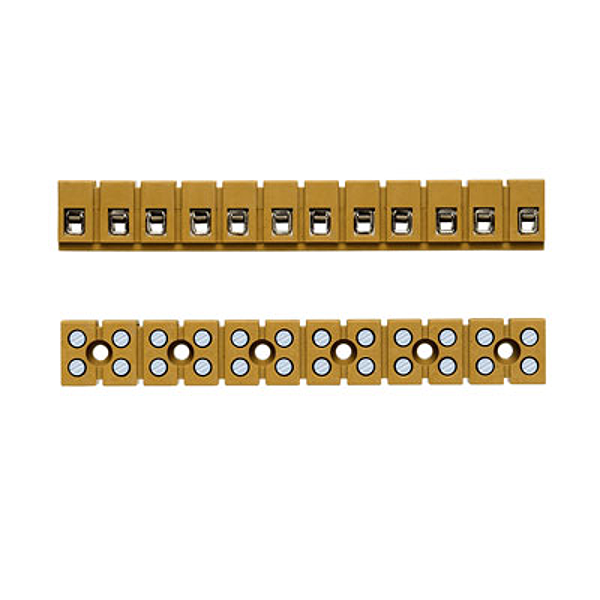

Urheberrecht Bild: Weidmueller
Weidmueller 0243620000
MKL 3/12 WA
Mehrpolige Klemmenleiste, Ein- und mehrpolige Klemmleiste, Bemessungsquerschnitt: 2.5 mm², Lötanschluss, Direktmontage
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | MKL 3/12 WA |
| Best.-Nr.: | 0243620000 |
| Ausführung: | Mehrpolige Klemmenleiste, Ein- und mehrpolige Klemmleiste, Bemessungsquerschnitt: 2.5 mm², Lötanschluss, Direktmontage |
| GTIN (EAN): | 4008190018320 |
| VPE: | 20 Stück |
| Breite: | 110 mm |
| Breite (inch): | 4,331 inch |
| Höhe: | 2.300 mm |
| Höhe (inch): | 90,551 inch |
| Tiefe: | 16,1 mm |
| Tiefe (inch): | 0,634 inch |
| Gewicht: | 36,35 g |
| Nettogewicht: | 34,65 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 400 V |
| Nennstrom: | 20 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 22 AWG |
| Spannung Gr C (CSA): | 300 V |
| Strom Gr C (CSA): | 25 A |
| Zertifikat-Nr. (CSA): | 12400-149 |
| Leitergr. Factory wiring max (UR): | 12 AWG |
| Leitergr. Factory wiring min (UR): | 22 AWG |
| Leitergr. Field wiring max (UR): | 12 AWG |
| Leitergr. Field wiring min (UR): | 22 AWG |
| Spannung Gr C (UR): | 300 V |
| Strom Gr C (UR): | 20 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 5 mm |
| Anschlussart: | Lötanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 1 |
| Anzugsdrehmoment, max.: | 0,45 Nm |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 1 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmschraube: | M 2,5 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A2 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 22 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Ausführung: | für Tragschienen |
| Abschlussplatte erforderlich: | Nein |
| Werkstoff: | KrG |
| Farbe: | mittelgelb |
| Brennbarkeitsklasse nach UL 94: | 5VA, V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | Direktmontage |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC001284 |
| ETIM 7.0: | EC001284 |
| eClass 9.0: | 27-14-11-06 |
| eClass 9.1: | 27-14-11-06 |
| eClass 10.0: | 27-14-11-06 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
| Typ: | MKL 3/12 WA |
| Best.-Nr.: | 0243620000 |
| Ausführung: | Mehrpolige Klemmenleiste, Ein- und mehrpolige Klemmleiste, Bemessungsquerschnitt: 2.5 mm², Lötanschluss, Direktmontage |
| GTIN (EAN): | 4008190018320 |
| VPE: | 20 Stück |
| Breite: | 110 mm |
| Breite (inch): | 4,331 inch |
| Höhe: | 2.300 mm |
| Höhe (inch): | 90,551 inch |
| Tiefe: | 16,1 mm |
| Tiefe (inch): | 0,634 inch |
| Gewicht: | 36,35 g |
| Nettogewicht: | 34,65 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 2,5 mm² |
| Bemessungsspannung: | 400 V |
| Nennstrom: | 20 A |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,33 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,77 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Leiterquerschnitt max (CSA): | 12 AWG |
| Leiterquerschnitt min (CSA): | 22 AWG |
| Spannung Gr C (CSA): | 300 V |
| Strom Gr C (CSA): | 25 A |
| Zertifikat-Nr. (CSA): | 12400-149 |
| Leitergr. Factory wiring max (UR): | 12 AWG |
| Leitergr. Factory wiring min (UR): | 22 AWG |
| Leitergr. Field wiring max (UR): | 12 AWG |
| Leitergr. Field wiring min (UR): | 22 AWG |
| Spannung Gr C (UR): | 300 V |
| Strom Gr C (UR): | 20 A |
| Zertifikat-Nr. (UR): | E60693 |
| Abisolierlänge: | 5 mm |
| Anschlussart: | Lötanschluss |
| Anschlussrichtung: | seitlich |
| Anzahl Anschlüsse: | 1 |
| Anzugsdrehmoment, max.: | 0,45 Nm |
| Anzugsdrehmoment, min.: | 0,4 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS: | 1 |
| Klemmbereich, max.: | 4 mm² |
| Klemmbereich, min.: | 0,5 mm² |
| Klemmschraube: | M 2,5 |
| Klingenmaß: | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1: | A2 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 22 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 1,5 mm² |
| Ausführung: | für Tragschienen |
| Abschlussplatte erforderlich: | Nein |
| Werkstoff: | KrG |
| Farbe: | mittelgelb |
| Brennbarkeitsklasse nach UL 94: | 5VA, V-0 |
| Einbauhinweis: | Direktmontage |
| Montageart: | Direktmontage |
| explosionsgeprüfte Ausführung: | Nein |
| ETIM 6.0: | EC001284 |
| ETIM 7.0: | EC001284 |
| eClass 9.0: | 27-14-11-06 |
| eClass 9.1: | 27-14-11-06 |
| eClass 10.0: | 27-14-11-06 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Konform |
