KL6771
KL6771 | MP-Bus-Masterklemme

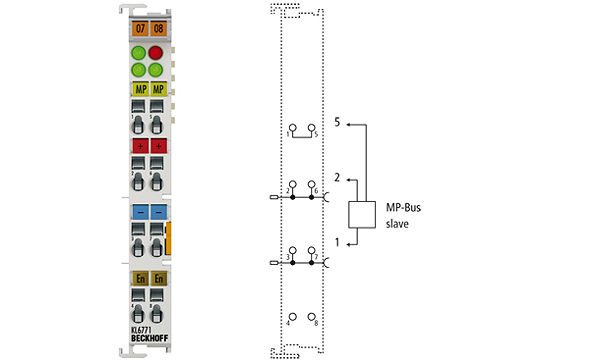

Die MP-Bus-Masterklemme ermöglicht den direkten Anschluss von MP-Bus-Slave-Teilnehmern. Der MP-Bus wurde von der Firma Belimo für den Anschluss von Ventilen, Drossel-, Lüftungs- und Brandschutzklappen sowie für Fensterlüftungssysteme entwickelt. Es können bis zu sechzehn Feldgeräte, acht Antriebe und acht Sensoren an die KL6771 angeschlossen werden. Der Prozessdatenaustausch ist feldbusunabhängig. Die Busklemme wird über TwinCAT-Funktionsbausteine in Betrieb genommen bzw. konfiguriert. Status-LEDs zeigen den Buszustand direkt an. Der Einsatz mehrerer KL6771 an einem Buskoppler oder Busklemmen Controller ist möglich.
Technik: | MP-Bus |
Anzahl Kanäle: | 1 |
Übertragungsstandard: | MP-Bus |
Übertragungskanäle: | 1 |
MP-Bus-Teilnehmer: | max. 16 (8 Antriebe/8 Sensoren) |
Übertragungsraten: | 1200 Baud |
Buszugriff: | Polling |
Stromaufnahme K-Bus: | 55 mA typ. |
Stromaufn. Powerkontakte: | 10 mA typ. + Last |
Kurzschlussfestigkeit: | ja |
Potenzialtrennung: | 500 V (K-Bus/MP-Bus) |
Breite im Prozessabbild: | Input/Output: 12 Byte |
Konfiguration: | TwinCAT (Funktionsbausteine) |
Nennspannung: | 24 V DC (-15 %/+20 %) |
Eingangsspannung: | 24 V DC (-15 %/+20 %) |
Besondere Eigenschaften: | 8 Antriebe/Sensoren; TwinCAT Library: TwinCAT PLC MP-Bus |
Gewicht: | ca. 85 g |
Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
Relative Feuchte: | 95 % ohne Betauung |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schutzart/Einbaulage: | IP 20/beliebig |
Steckbare Verdrahtung: | bei allen KSxxxx-Klemmen |
Zulassungen/Kennzeichnungen: | CE, UL, ATEX |
Ex-Kennzeichnung: | II 3 G Ex nA IIC T4 Gc |
