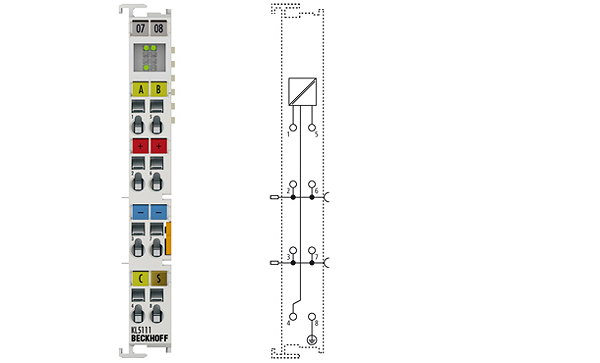

Beckhoff KL5111
KL5111 | Inkremental-Encoder-Interface
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die Busklemme KL5111 ist ein Interface zum direkten Anschluss von 24-V-Inkremental-Encodern. Ein 16-Bit-Zähler mit Quadraturdecoder sowie ein 16-Bit-Latch für den Nullimpuls können gelesen, gesetzt oder aktiviert werden. Über den Feldbus wird der Zählerstand schnell und störsicher zu PC, SPS oder CNC übertragen. Eine Periodendauermessung mit einer Auflösung von 200 ns ist möglich. Bis zu 64 Inkremental-Encoder können an einen Buskoppler angeschlossen werden.
Technische Daten
| Technik: | Inkremental-Encoder-Interface 24 V DC, EN 61131-2, Typ 1, „0“: < 5 V DC, „1“: > 15 V DC, 5 mA typ. |
| Anzahl Kanäle: | 1 Inkremental-Encoder |
| Geberanschluss: | A, B, C, 24 V |
| Geberbetriebsspannung: | 24 V DC |
| Geberausgangsstrom: | – |
| Zähler: | 16 Bit, binär |
| Grenzfrequenz: | 1 Mio. Inkremente/s (bei 4-fach-Auswertung) |
| Quadraturdecoder: | 4-fach-Auswertung |
| Nullimpuls-Latch: | 16 Bit |
| Befehle: | Lesen, Setzen, Aktivieren |
| Spannungsversorgung: | 24 V DC (-15 %/+20 %) |
| Versorgungsspannung: | 24 V DC (-15 %/+20 %) |
| Stromaufn. Powerkontakte: | – |
| Stromaufnahme K-Bus: | 40 mA typ. |
| Breite im Prozessabbild: | Input/Output: 2 x 16-Bit-Daten, 2 x 8-Bit-Control/Status |
| Gewicht: | ca. 60 g |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig |
| Steckbare Verdrahtung: | bei allen KSxxxx-Klemmen |
| Zulassungen: | CE, UL, Ex |
