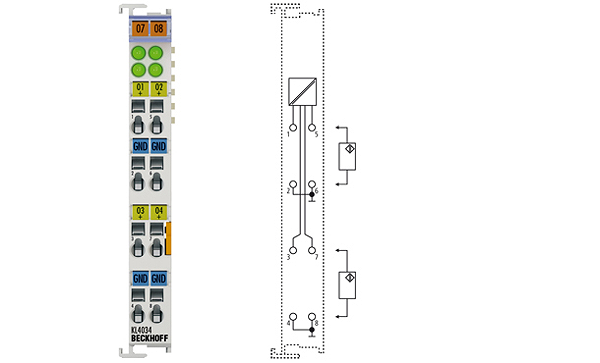

KL4034 | 4-Kanal-Analog-Ausgangsklemme -10…+10 V
Die analoge Ausgangsklemme KL4034 erzeugt Signale im Bereich von +10 bis -10 V. Die Spannung wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene transportiert. Die Ausgangskanäle einer Busklemme besitzen ein gemeinsames Massepotenzial. Den Datenaustausch mit dem Buskoppler zeigen Run-LEDs an.
Technik: | single-ended |
Anzahl Ausgänge: | 4 |
Spannungsversorgung: | über den K-Bus |
Signalspannung: | -10…+10 V |
Bürde: | > 5 kΩ (kurzschlussfest) |
Ausgabefehler: | < ±0,1 % (bezogen auf den Endwert) |
Auflösung: | 12 Bit |
Wandlungszeit: | ~ 2 ms |
Potenzialtrennung: | 500 V (K-Bus/Signalspannung) |
Stromaufn. Powerkontakte: | – (keine Powerkontakte) |
Stromaufnahme K-Bus: | 85 mA typ. |
Breite im Prozessabbild: | Output: 4 x 16-Bit-Daten (4 x 8-Bit-Control/Status optional) |
Konfiguration: | keine Adress- oder Konfigurationseinstellung |
Gewicht: | ca. 85 g |
Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
Relative Feuchte: | 95 % ohne Betauung |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schutzart/Einbaulage: | IP 20/beliebig |
Steckbare Verdrahtung: | bei allen KSxxxx-Klemmen |
Zulassungen: | CE, UL, Ex, GL |
