KL4002

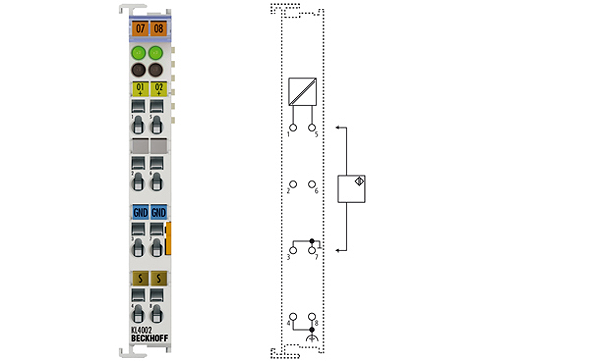

KL4002 | 2-Kanal-Analog-Ausgangsklemme 0…10 V
Die analoge Ausgangsklemme KL4002 erzeugt Signale im Bereich von 0 bis 10 V. Die Spannung wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene transportiert. Die Ausgangskanäle der Busklemme besitzen ein gemeinsames Massepotenzial. Die KL4002 vereint zwei Kanäle in einem Gehäuse. Den Datenaustausch mit dem Buskoppler zeigen Run-LEDs an.
Technik: | single-ended |
Anzahl Ausgänge: | 2 |
Spannungsversorgung: | über den K-Bus |
Signalspannung: | 0…10 V |
Bürde: | > 5 kΩ (kurzschlussfest) |
Ausgabefehler: | < ±0,1 % (bezogen auf den Endwert) |
Auflösung: | 12 Bit |
Wandlungszeit: | ~ 1,5 ms |
Potenzialtrennung: | 500 V (K-Bus/Signalspannung) |
Stromaufn. Powerkontakte: | – (keine Powerkontakte) |
Stromaufnahme K-Bus: | 75 mA typ. |
Breite im Prozessabbild: | Output: 2 x 16-Bit-Daten (2 x 8-Bit-Control/Status optional) |
Konfiguration: | keine Adress- oder Konfigurationseinstellung |
Gewicht: | ca. 85 g |
Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
Relative Feuchte: | 95 % ohne Betauung |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schutzart/Einbaulage: | IP 20/beliebig |
Steckbare Verdrahtung: | bei allen KSxxxx-Klemmen |
Zulassungen: | CE, UL, Ex |
