KL3681

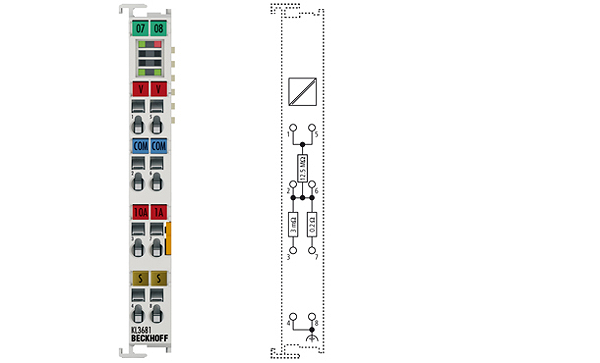

KL3681 | Digital-Multimeter-Klemme
Die Busklemme KL3681 ermöglicht das Messen von Strömen und Spannungen in einem großen Eingangsbereich. Die Messbereiche werden automatisch umgeschaltet, wie es bei modernen digitalen Multimetern üblich ist. Für die Strommessung stehen zwei Strompfade zur Verfügung. Einer davon ist ein Hochstrompfad für bis zu 10 A. Die Strom- und die Spannungsmessung kann für DC und AC verwendet werden. Die Wechselgrößen werden als Echteffektivwert, RMS, ausgegeben. Die Messwerte können mit marktüblichen Feldbussen ausgelesen und weiter verarbeitet werden. Zugleich erlaubt die KL3681, dass Messart und Messbereich über den Bus eingestellt werden.
Anzahl Eingänge: | 1 Spannung oder 1 Strom (10 A/1 A) |
Technik: | Digital-Multimeter mit automatischer Bereichswahl |
Innenwiderstand: | 3 mΩ/0,2 Ω/12,5 MΩ |
Messwerte: | Strom, Spannung |
Messspannung: | 300 mV, 3 V, 30 V, 300 V |
Messstrom: | 100 mA, 1 A und 10 A über Hochstrompfad |
Auflösung: | 18 Bit + Vorzeichen in jedem Messbereich |
Messfehler: | 0,01 % DC-Spannungsmessung bei 25 °C |
Messverfahren: | DC mit arithmetischer Mittelwertbildung, AC mit Echteffektivwertbildung |
Updatezeit: | 0,5 s, 1 s bei Messbereichsumschaltung |
Potenzialtrennung: | 1.500 V (K-Bus/Feldspannung) |
Stromaufn. Powerkontakte: | – (keine Powerkontakte) |
Stromaufnahme K-Bus: | 100 mA typ. |
Breite im Prozessabbild: | 32-Bit-Daten, 8-Bit-Control/Status |
Besondere Eigenschaften: | automatische oder manuelle Bereichswahl, 1,25 A Sicherung eingebaut + Ersatzsicherung, Filter deaktivierbar |
Gewicht: | ca. 70 g |
Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
Relative Feuchte: | 95 % ohne Betauung |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schutzart/Einbaulage: | IP 20/beliebig |
Steckbare Verdrahtung: | bei allen KSxxxx-Klemmen |
