KL3464
KL3464 | 4-Kanal-Analog-Eingangsklemme 0…10 V

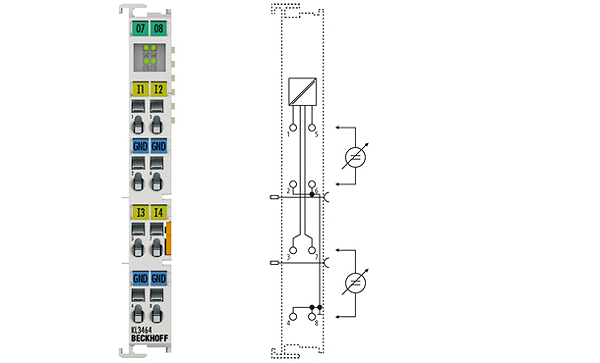

Die analoge Eingangsklemme KL3464 verarbeitet Signale im Bereich von 0 bis 10 V. Die Spannung wird mit einer Auflösung von 12 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Bei der KL3464 sind die vier Eingänge in 2-Leitertechnik ausgeführt und besitzen ein gemeinsames Massepotenzial. Die Bezugsmasse der Eingänge ist die interne Masse. Die Leuchtdioden zeigen den Datenaustausch mit dem Buskoppler an.
Anzahl Eingänge: | 4 |
Spannungsversorgung: | über den K-Bus |
Signalspannung: | 0…10 V |
Technik: | single-ended |
Innenwiderstand: | > 130 kΩ |
Gleichtaktspannung UCM: | – |
Wandlungszeit: | ~ 2 ms |
Auflösung: | 12 Bit |
Messfehler: | < ±0,3 % (bezogen auf den Messbereichsendwert) |
Potenzialtrennung: | 500 V (K-Bus/Signalspannung) |
Stromaufn. Powerkontakte: | – |
Stromaufnahme K-Bus: | 100 mA typ. |
Breite im Prozessabbild: | Input: 4 x 16-Bit-Daten (4 x 8-Bit-Control/Status optional) |
Konfiguration: | keine Adress- oder Konfigurationseinstellung |
Besondere Eigenschaften: | – |
Gewicht: | ca. 75 g |
Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
Relative Feuchte: | 95 % ohne Betauung |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schutzart/Einbaulage: | IP 20/beliebig |
Steckbare Verdrahtung: | bei allen KSxxxx-Klemmen |
Zulassungen: | CE, UL, Ex, GL |
