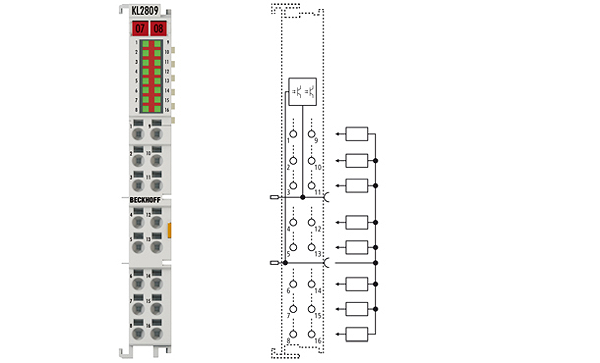

Beckhoff KL2809
KL2809 | HD-Busklemme, 16-Kanal-Digital-Ausgang 24 V DC
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die digitale Ausgangsklemme KL2809 schaltet die binären Steuersignale des Automatisierungsgerätes galvanisch getrennt zur Prozessebene an die Aktoren weiter. Die KL2809 ist verpolungssicher und verarbeitet Lastströme mit überlast- und kurzschlusssicheren Ausgängen. Die Busklemme enthält 16 Kanäle, deren Signalzustand durch Leuchtdioden angezeigt wird. Sie eignet sich besonders gut für den platzsparenden Einsatz im Schaltschrank. Für Single-ended-Eingänge ist die Anschlusstechnik optimal geeignet. Voraussetzung ist, dass alle Komponenten mit dem gleichen Bezugspunkt wie die KL2809 arbeiten. Die Powerkontakte sind durchverbunden.
Technische Daten
| Anschlusstechnik: | 1-Leiter |
| Anzahl Ausgänge: | 16 |
| Nennlastspannung: | 24 V DC (-15 %/+20 %) |
| Lastart: | ohmsch, induktiv, Lampenlast |
| Ausgangsstrom max.: | 0,5 A (kurzschlussfest) je Kanal |
| Kurzschlussstrom: | < 2 A |
| Abschaltenergie (ind.) max.: | < 150 mJ/Kanal |
| Verpolungsschutz: | ja |
| Potenzialtrennung: | 500 V (K-Bus/Feldspannung) |
| Stromaufn. Powerkontakte: | typ. 35 mA + Last |
| Stromaufnahme K-Bus: | 35 mA typ. |
| Breite im Prozessabbild: | 16 Outputs |
| Konfiguration: | keine Adress- oder Konfigurationseinstellung |
| Leiterarten: | eindrähtig, feindrähtig und Aderendhülse |
| Leiteranschluss: | eindrähtige Leiter: Direktstecktechnik; feindrähtige Leiter und Aderendhülse: Federbetätigung per Schraubendreher |
| Bemessungsquerschnitt: | eindrähtig: 0,08…1,5 mm²; feindrähtig: 0,25…1,5 mm²; Aderendhülse: 0,14…0,75 mm² |
| Gewicht: | ca. 70 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig (siehe Dokumentation) |
| Zulassungen: | CE, UL, Ex, GL |
