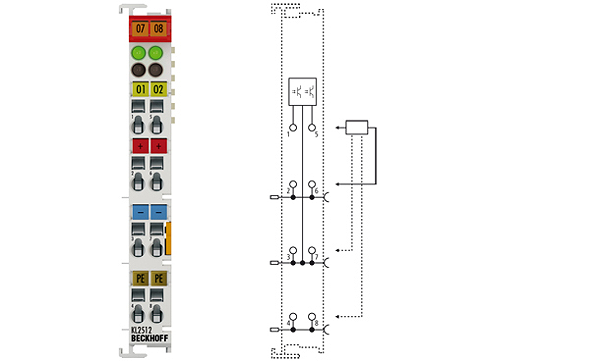

Beckhoff KL2512
KL2512 | 2-Kanal-Pulsweiten-Ausgangsklemme 24 V DC
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die negativ schaltende KL2512 ermöglicht den direkten Anschluss unterschiedlicher ohmscher Lasten. Das Ausgangssignal ist eine pulsweitenmodulierte Spannung. Die typische Last einer LED-Gruppe oder einer Glühlampe wird zwischen dem Plus der Versorgungsspannung und dem Ausgang der KL2512 geschaltet. Über den Feldbus lässt sich die Leistung mit einer Auflösung von mehr als 30.000 Schritten für zwei Kanäle unabhängig von einander einstellen. Die PWM-Frequenz ist veränderbar. Die Leistungstransistoren schalten die Masse und sind galvanisch getrennt vom internen K-Bus aufgebaut.
Technische Daten
| Anzahl Ausgänge: | 2 |
| Nennlastspannung: | 24 V DC (-15 %/+20 %) |
| Lastart: | ohmsch |
| Ausgangsstrom max.: | 1,5 A |
| PWM-Taktfrequenz: | 1…20 kHz, Voreinstellung: 250 Hz |
| Tastverhältnis: | 0…100 % |
| Auflösung: | max. 10 Bit |
| Potenzialtrennung: | 500 V (K-Bus/Feldspannung) |
| Stromaufn. Powerkontakte: | 10 mA typ. + Last |
| Stromaufnahme K-Bus: | 18 mA typ. |
| Breite im Prozessabbild: | 48 Inputs/Outputs: 2 x 16-Bit-Daten, 2 x 8-Bit-Control/Status |
| Konfiguration: | keine Adresseinstellung, Konfiguration über den Buskoppler oder die Steuerung |
| Gewicht: | ca. 50 g |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig |
| Steckbare Verdrahtung: | bei allen KSxxxx-Klemmen |
| Zulassungen: | CE, Ex |
