Beckhoff IE5109

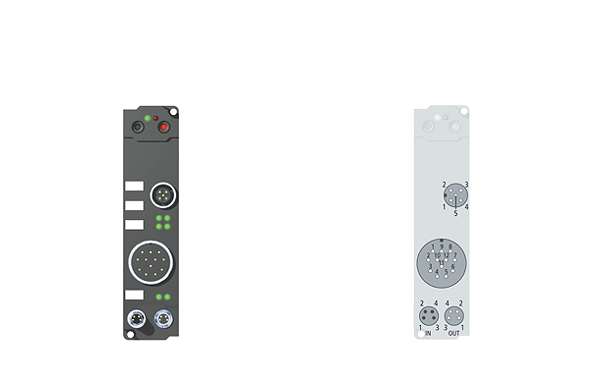

IE5109 | 1-Kanal-Inkremental-Encoder-Interface, 1 MHz
Beschreibung
Die Baugruppe IE5109 ist ein Interface zum direkten Anschluss von Inkremental-Encodern mit Differenzeingängen (RS485) oder Einfacheingängen. Ein 16-Bit-Zähler mit Quadraturdecoder sowie ein 16-Bit-Latch für den Nullimpuls können gelesen, gesetzt oder aktiviert werden. Die Eingänge können wahlweise als Komplementär- oder Einfacheingänge genutzt werden. An den Statuseingang des Interfaces können Inkremental-Encoder mit Störmeldeausgang angeschlossen werden. Eine Periodendauermessung mit einer Auflösung von 200 ns ist möglich. Der Toreingang (Gate) erlaubt das Sperren des Zählers (High = Stop), über den Latch-Eingang wird mit der steigenden Flanke ausgewertet.
Technische Daten
| Anzahl Kanäle: | 1 |
| Anschluss Encoder/Sensor: | M23-Buchse mit Außengewinde, 12-polig |
| Nennspannung: | 24 V DC (-15 %/+20 %) |
| Anschluss Gate/Latch: | M12, schraubbar |
| Geberversorgung: | 5 V DC |
| Sensorversorgung: | aus Steuerspannung, max. 0,5 A, gesamt kurzschlussfest |
| Zähler: | 16 Bit, binär |
| Grenzfrequenz: | 1 MHz (bei 4-fach-Auswertung) |
| Quadraturdecoder: | 1-, 2-, 4-fach-Auswertung |
| Nullimpuls-Latch: | 16 Bit |
| Befehle: | Lesen, Setzen, Aktivieren |
| Anschluss Spannungsversorg.: | Einspeisung: 1 x M8-Stecker, 4-polig; Weiterleitung: 1 x M8-Buchse, 4-polig |
| Stromaufnahme aus US (ohne Sensorstrom): | 55 mA |
| Breite im Prozessabbild: | Input/Output: 2 x 16-Bit-Daten + 1 x 8-Bit-Control/Status |
| Potenzialtrennung: | ja, durch IP-Link |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen: | CE, UL |
