Beckhoff IE2808
IE2808 | 16-Kanal-Digital-Ausgang 24 V DC, I. MAX. 0,5 A (∑ 4 A)
Beschreibung

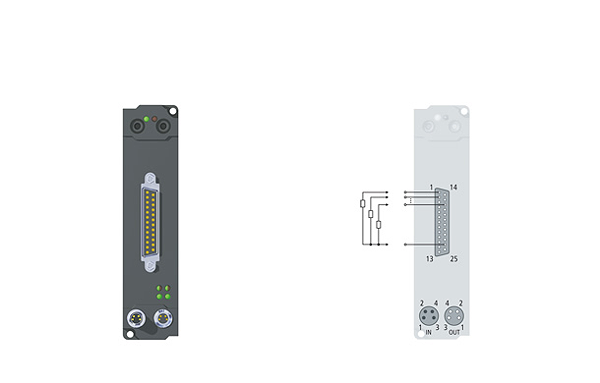

Die digitale Ausgangsbaugruppe IE2808 schaltet die binären Steuersignale des Automatisierungsgerätes zur Prozessebene an die Aktoren weiter. Die sechzehn Ausgänge verarbeiten Lastströme bis jeweils 0,5 A, wobei der Gesamtstrom auf 4 A begrenzt ist. Damit eignen sich diese Baugruppen besonders für Anwendungen, bei denen nicht alle Ausgänge gleichzeitig aktiv sind oder bei denen nicht alle Aktoren Signalströme von 0,5 A benötigen. Ein Ausgangskurzschluss wird erkannt und an die Steuerungsebene weitergeleitet. Der Signalzustand wird gruppenweise über Leuchtdioden angezeigt. Der Signalanschluss erfolgt über eine 25-polige D-Sub-Buchse. Alle Ausgänge sind kurzschlussfest, verpolungsgeschützt und diagnosefähig.
Technische Daten
| Anzahl Ausgänge: | 16 |
| Anschluss Ausgänge: | D-Sub-Buchse, 25-polig |
| Lastart: | ohmsch, induktiv, Lampenlast |
| Nennspannung Ausgänge: | 24 V DC (-15 %/+20 %) |
| Ausgangsstrom max.: | 0,5 A je Kanal, einzeln kurzschlussfest, Summenstrom max. 4 A |
| Kurzschlussstrom: | max. 1,5 A |
| Stromaufn. Lastspannung: | 30 mA typ. |
| Stromaufnahme aus US (ohne Sensorstrom): | 25 mA |
| Anschluss Spannungsversorg.: | Einspeisung: 1 x M8-Stecker, 4-polig; Weiterleitung: 1 x M8-Buchse, 4-polig |
| Fehlerbehandlung: | Fehlerquittierung durch Master erforderlich |
| Breite im Prozessabbild: | 16 Outputs, 16 Inputs (Diagnose) optional: Control/Status |
| Potenzialtrennung: | Kanäle/Steuerspannung: nein, zwischen den Kanälen: nein, Steuerspannung/Feldbus: ja, durch IP-Link |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen: | CE, UL |
