Beckhoff ERI3174-0002

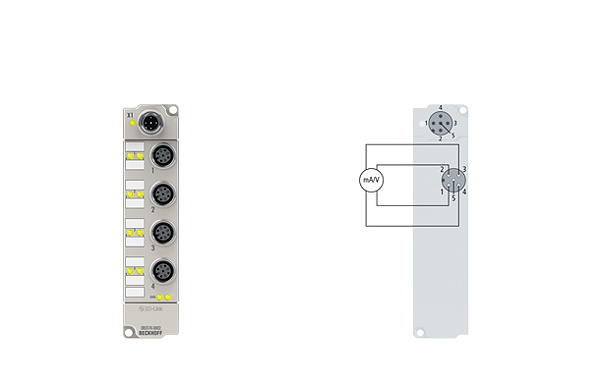

ERI3174-0002 | 4-Kanal-Analog-Eingang ±10 V oder 0/4…20 mA, parametrierbar, Differenzeingang, 16 Bit
Beschreibung
Die IO-Link-Box ERI3174 verfügt über vier analoge Eingänge, die einzeln parametriert werden können, sodass sie entweder Signale im Bereich von -10 bis +10 V oder im Bereich von 0/4…20 mA verarbeiten. Die Spannung bzw. der Eingangsstrom wird mit einer Auflösung von 16 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die vier Eingangskanäle sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Die Eingangsfilter und damit verbunden die Wandlungszeiten sind in weiten Bereichen einstellbar. Die Skalierung der Eingänge kann bei Bedarf verändert werden; eine automatische Grenzwertüberwachung steht ebenfalls zur Verfügung.
Technische Daten
| Kommunikation: | IO-Link |
| Übertragungsraten: | 230,4 kBaud (COM 3) |
| Spezifikationsversion: | IO-Link V1.1, Class B |
| Anzahl Eingänge: | 4 |
| Anschluss Eingänge: | M12, schraubbar |
| Schnittstellen: | 1 x M12-Stecker, A-kodiert |
| Signaltyp: | -10/0…+10 V | 0/4…20 mA |
| Innenwiderstand: | > 200 kΩ | 85 Ω typ. + Diodenspannung |
| Gleichtaktspannung UCM: | max. 35 V |
| Auflösung: | 16 Bit (inkl. Vorzeichen) |
| Messfehler: | < ±0,3 % (bezogen auf den Messbereichsendwert) |
| Grenzfrequenz Eingangsfilter: | 5 kHz |
| Wandlungszeit: | ~ 100 µs |
| Eingangsfilter: | konfigurierbar |
| Sensorversorgung: | aus zusätzlicher Spannungsversorgung 2L+, DC, frei wählbar bis 30 V |
| Stromaufnahme: | 100 mA typ. aus L+ |
| Breite im Prozessabbild: | 4 x 16-Bit-Input, 4 x 8-Bit-Status |
| Potenzialtrennung: | L+/2L+: ja |
| Besondere Eigenschaften: | Strom oder Spannung parametrierbar (0/4…20 mA, -10/0…10 V) |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen: | CE, UL |
