Produkt
Beckhoff
ER5151-0002
Anfrage senden
Urheberrecht Bild: Beckhoff

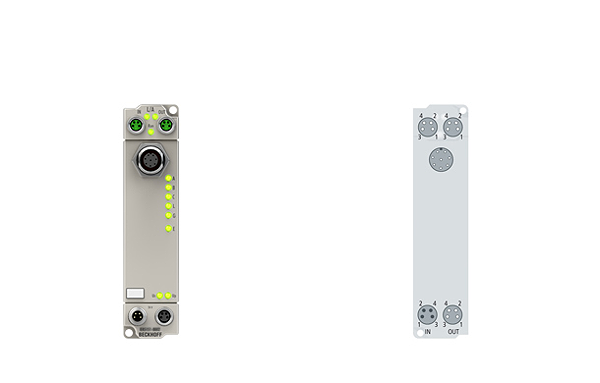

Beckhoff ER5151-0002
ER5151-0002 | Inkremental-Encoder-Interface mit Single-ended-Eingängen
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die EtherCAT Box ER5151-0002 ist ein Interface zum direkten Anschluss von Inkremental-Encodern mit 24-V-DC-Eingängen. Ein 32/16-Bit-Zähler mit Quadraturdecoder sowie ein 32/16-Bit-Latch für den Nullimpuls können gelesen, gesetzt oder aktiviert werden. Eine Periodendauermessung mit einer Auflösung von bis zu 100 ns ist möglich.
Technische Daten
| Anschlusstechnik: | M12, 8-polig |
| Anzahl Kanäle: | 1 |
| Anschluss Encoder/Sensor: | M12, schraubbar, 8-polig |
| Geberanschluss: | korrigieren mit Irina |
| Geberbetriebsspannung: | 24 V DC, single ended |
| Geberausgangsstrom: | 0,5 A |
| Nennspannung: | 24 V DC (-15 %/+20 %) |
| Signaltyp: | single-ended |
| Sensorversorgung: | 24 V DC/0,5 A, kurzschlussfest |
| Zähler: | 1 x 16/32 Bit umschaltbar |
| Grenzfrequenz: | 4 Mio. Inkremente/s (bei 4-fach-Auswertung) |
| Quadraturdecoder: | 4-fach-Auswertung |
| Nullimpuls-Latch: | 1 x 16/32 Bit umschaltbar |
| Befehle: | Lesen, Setzen, Aktivieren |
| Distributed Clocks: | ja |
| Anschluss Spannungsversorg.: | Einspeisung: 1 x M8-Stecker, 4-polig; Weiterleitung: 1 x M8-Buchse, 4-polig |
| Stromaufnahme aus US (ohne Sensorstrom): | typ. 130 mA + Last |
| Breite im Prozessabbild: | 1 x 32-Bit-Input, 1 x 16-Bit-Output, 8-Bit-Control, 8-Bit-Status |
| Potenzialtrennung: | 500 V |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen/Kennzeichnungen: | CE, UL |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,00 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
