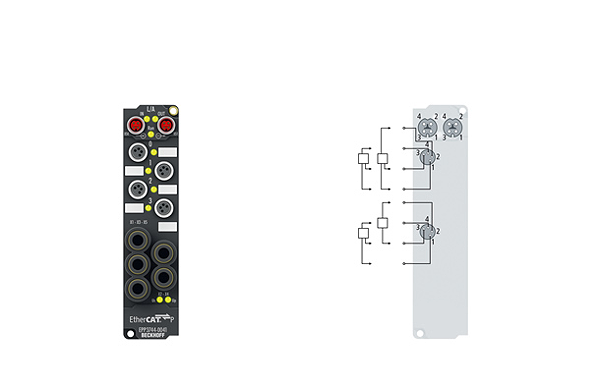

Beckhoff EPP3744-0041
EPP3744-0041 | Differenzdruckmessbox, 6 digitale Eingänge 24 V DC, 2 digitale Ausgänge 24 V DC, 0,5 A, 4 Druckeingänge -1…1 bar
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die EtherCAT-P-Box EPP3744-0041 mit sechs digitalen Ein-, zwei digitalen Ausgängen und vier Druckeingängen erfasst diese Signale und überträgt sie galvanisch getrennt zur Steuerung. Der Signalzustand wird über Leuchtdioden angezeigt, der Signalanschluss der digitalen Signale erfolgt über 4-polige M8-Steckverbinder.
Technische Daten
| Anzahl Kanäle: | 6 digitale Eingänge, 2 digitale Ausgänge, 4 Druckeingänge |
| Anzahl Eingänge: | 4 x Druck, 6 x digital |
| Anschlusstechnik: | digitale Signale: M8, 4-polig; Druckmessung: 6-mm-Fitting |
| Protokoll: | EtherCAT |
| Businterface: | 2 x M8-Buchse, geschirmt, schraubbar, EtherCAT-P-kodiert |
| Signaltyp: | Luftdruck |
| Messbereich: | 0…1 bar (0…15 psi)/ -1…1 bar (-15…15 psi) |
| Auflösung: | 1 mbar pro Digit |
| Messfehler: | 3 % |
| Wandlungszeit: | ~ 3,5 ms |
| Nennspannung: | 24 V DC (-15 %/+20 %) |
| Distributed-Clocks: | ja |
| Eingangsfilter: | 10 µs (für digitale Eingänge) |
| Spezifikation: | EN 61131-2, Typ 1/3 |
| Ausgangsstrom max.: | 0,5 A je Kanal, einzeln kurzschlussfest |
| Lastart: | ohmsch, induktiv, Lampenlast |
| Kurzschlussstrom: | 1,5 A typ. |
| Sensorversorgung: | aus Lastspannung, max. 0,5 A, gesamt kurzschlussfest |
| Stromaufnahme aus US: | 100 mA typ. |
| Anschluss Spannungsversorg.: | nicht notwendig |
| Potenzialtrennung: | 500 V |
| Besondere Eigenschaften: | direkte Druckmessung an der Maschine |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen/Kennzeichnungen: | CE, UL |
