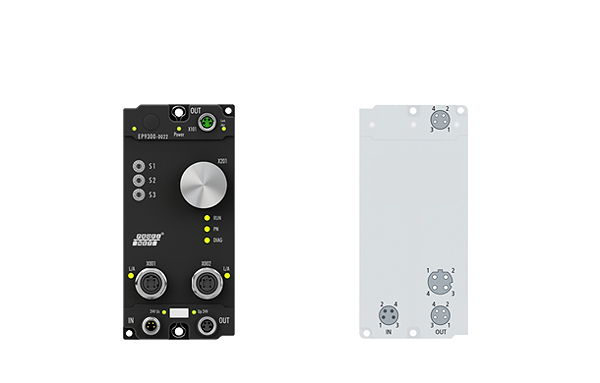

EP9300-0022
EP9300-0022 | PROFINET-RT-EtherCAT-Box
Die EtherCAT Box EP9300-0022 verbindet PROFINET-RT-Netzwerke mit den EtherCAT-Box-Modulen (EPxxxx, ERxxxx oder EQxxxx) und setzt die Telegramme von PROFINET RT auf EtherCAT um. Eine Station besteht aus einer EP9300-0022 und einer beliebigen Anzahl von EtherCAT-Box-Modulen. Der Anschluss an PROFINET erfolgt über eine D-kodierte M12-Buchse. Mit EtherCAT verfügt die PROFINET-RT-Box über ein unterlagertes, leistungsfähiges und ultraschnelles I/O-System mit einer großen Modulauswahl. Die EP9300-0022 unterstützt das PROFINET-Profil und fügt sich damit nahtlos in PROFINET-RT-Netzwerke ein.
Aufgabe im EtherCAT-System: | Ankopplung von digitalen und analogen Standard-EtherCAT-Box-Modulen an PROFINET-RT-Netzwerke |
Anzahl EtherCAT-Box-Module: | abhängig von der Prozessdatengröße |
Art/Anzahl Peripheriesignale: | abhängig von der Prozessdatengröße |
Eingangsstrom: | 120 mA typ. |
Nennspannung: | 24 V DC (-15 %/+20 %) |
Businterface: | 2 x M12-Buchse, D-kodiert (switched) |
Protokoll: | PROFINET RT |
Übertragungsraten: | 100 MBit/s |
Konfiguration: | automatisch |
Potenzialtrennung: | 500 V |
Spannungsversorgung: | 24 V DC (-15 %/+20 %) |
Besondere Eigenschaften: | schock- und schwingungsfest vergossen |
Gewicht: | ca. 320 g |
Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
Zulassungen/Kennzeichnungen: | CE, UL |
