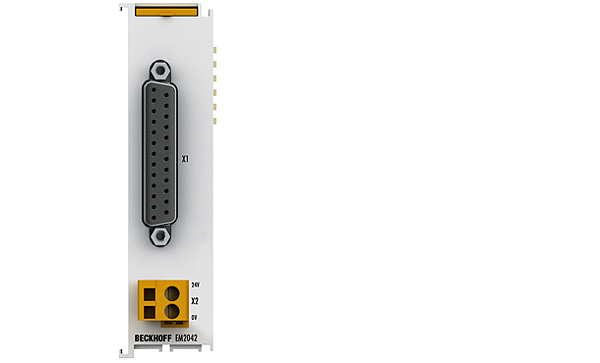

EM2042
EM2042 | 16-Kanal-Digital-Ausgang 24 V, 0,5 A, D-Sub-Anschluss
Das Klemmenmodul EM2042 kombiniert 16 digitale Ausgänge in einem D-Sub-Steckverbinder in kompakter Bauform und ist somit optimal für Ventilinseln mit Multipol-Anschluss geeignet.Die binären Steuersignale werden galvanisch getrennt zur Prozessebene an die Aktoren weitergeschaltet. Die modularen Klemmenmodule werden wie Standard-Busklemmen in das I/O-System integriert. Stecker X2 im Lieferumfang enthalten.
Anschlusstechnik: | D-Sub |
Anzahl Ausgänge: | 16 |
Nennlastspannung: | 24 V DC (-15 %/+20 %) |
Lastart: | ohmsch, induktiv, Lampenlast |
Ausgangsstrom max.: | 0,5 A je Kanal, einzeln kurzschlussfest, Summenstrom max. 4 A |
Schaltzeiten: | TON: 60 µs typ., TOFF: 300 µs typ. |
Kurzschlussstrom: | < 2 A typ. |
Verpolungsschutz: | ja |
Abschaltenergie (ind.) max.: | < 150 mJ/Kanal |
Potenzialtrennung: | 500 V (E-Bus/Feldspannung) |
Stromaufnahme X2: | typ. 25 mA + Last |
Stromaufnahme E-Bus: | 115 mA typ. |
Distributed-Clocks: | – |
Breite im Prozessabbild: | 16 Outputs |
Abmessungen (B x H x T): | 26,5 mm x 100 mm x 71 mm |
Besondere Eigenschaften: | ideal für Ventilinseln mit Multipol-Anschluss |
Gewicht: | ca. 90 g |
Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
Relative Feuchte: | 95 % ohne Betauung |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schutzart/Einbaulage: | IP 20/beliebig |
Zulassungen: | CE |
