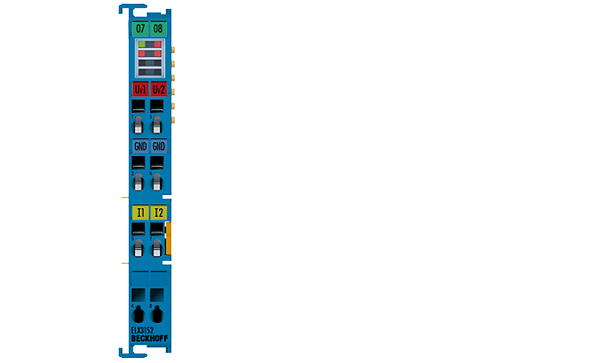

Beckhoff ELX3152
ELX3152 | 2-Kanal-Analog-Eingangsklemme 0/4…20 mA, single-ended, 16 Bit, Ex i
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die analoge Eingangsklemme ELX3152 erlaubt den direkten Anschluss eigensicherer Feldgeräte aus explosionsgefährdeten Bereichen der Zonen 0/20 und 1/21. Sie versorgt im Feld befindliche Messumformer und überträgt deren analoge Messsignale galvanisch getrennt zum Automatisierungsgerät. Überlastung und Drahtbruch signalisieren die Error-LEDs.
Technische Daten
| Technik: | eigensichere Sensorik |
| Signalstrom: | 0/4…20 mA |
| Anzahl Eingänge: | 2 (single-ended) |
| Anschlusstechnik: | 2-, 3-Leiter |
| Auflösung: | 16 Bit (inkl. Vorzeichen) |
| Messfehler: | < ±0,3 % (bezogen auf den Messbereichsendwert) |
| Messwiderstand: | 100 Ω typ. |
| Grenzfrequenz Eingangsfilter: | 5 kHz |
| Wandlungszeit: | 1 ms typ. |
| Versorgungsspg. Elektronik: | 24 V DC (über Powerkontakte), Einspeisung durch ELX9560 |
| Stromaufn. Powerkontakte: | 10 mA typ. + Last |
| Stromaufnahme E-Bus: | 85 mA typ. |
| Distributed Clocks: | ja |
| Besondere Eigenschaften: | Standard- und Kompakt-Prozessabbild, FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung, NE43 NAMUR |
| Gewicht: | ca. 60 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/siehe Dokumentation |
| Zulassungen/Kennzeichnungen: | CE, UL, ATEX, IECEx, cFMus |
| Ex-Kennzeichnung: | ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Ma] I cFMus: AIS Class I, II, III, Division 1, Groups A thru G Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx nA [ia Ga] IIC T4 Gc Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC T4 |
