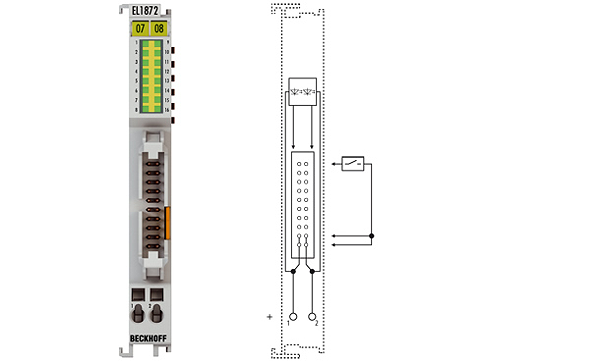

Beckhoff EL1872
EL1872 | 16-Kanal-Digital-Eingangsklemme 24 V DC, Typ 3, Flachbandkabelanschluss
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die digitale Eingangsklemme EL1872 bietet mit 16 Kanälen eine sehr kompakte Bauform. Eine 20-polige Stiftleiste mit Verriegelung ermöglicht den sicheren Anschluss von Steckverbindern mit Schneidklemmtechnik, wie sie bei Flachbandkabeln und speziellen Rundkabeln üblich ist. Die Verdrahtung vieler Kanäle wird damit deutlich vereinfacht. Die Eingangscharakteristik entspricht der Typ-3-Spezifikation und garantiert minimale Verlustleistung. 16 LEDs zeigen den logischen Signalzustand der Eingänge an.
Technische Daten
| Anschlusstechnik: | Flachbandkabel |
| Spezifikation: | EN 61131-2, Typ 1/3 |
| Anzahl Eingänge: | 16 |
| Nennspannung: | 24 V DC (-15 %/+20 %) |
| Strombelastbarkeit: | max. 1 A je Anschlussstift |
| Signalspannung „0“: | -3…+5 V (EN 61131-2, Typ 1/3) |
| Signalspannung „1“: | 11…30 V (EN 61131-2, Typ 3) |
| Eingangsstrom: | 3 mA typ. (EN 61131-2, Typ 3) |
| Eingangsfilter: | 10 µs typ. |
| Distributed-Clocks: | – |
| Stromaufn. Powerkontakte: | 4 mA aus der 24-V-Versorgung (keine Powerkontakte) |
| Stromaufnahme E-Bus: | 100 mA typ. |
| Potenzialtrennung: | 500 V (E-Bus/Feldspannung) |
| Breite im Prozessabbild: | 16 Inputs |
| Konfiguration: | keine Adress- oder Konfigurationseinstellung |
| Besondere Eigenschaften: | auch als masseschaltend verfügbar |
| Gewicht: | ca. 60 g |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig |
| Zulassungen/Kennzeichnungen: | CE, UL, ATEX |
| Ex-Kennzeichnung: | II 3 G Ex nA IIC T4 Gc |
