Beckhoff EL1382
EL1382 | 2-Kanal-Digital-Eingangsklemme Thermistor
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung

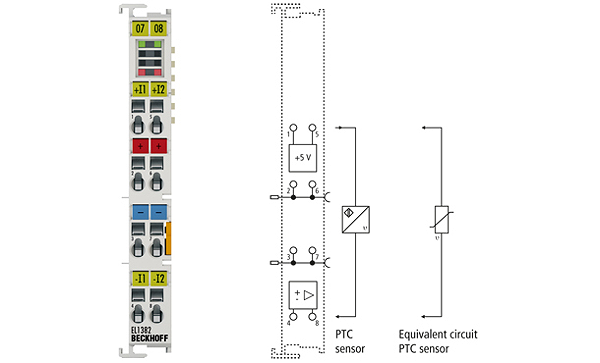

Die digitale Eingangsklemme EL1382 analysiert das Eingangssignal von Thermistorsensoren mit Hilfe einer Stromschleife und einer Spannung < 5 V. Die EL1382 ist ein Überwachungsgerät für den thermischen Maschinenschutz für PTC-Fühler (Kaltleiter) und zur direkten Überwachung von Motoren, Lagern und Anlagen geeignet. Im Prozessabbild zeigt je ein Bit den Zustand des Sensors an. Ein weiteres Bit meldet Kurzschluss oder Leitungsbruch. Die LEDs zeigen den Zustand der beiden Eingangsbits in Rot oder Grün an.
Technische Daten
| Anschlusstechnik: | 2-Leiter |
| Spezifikation: | Thermistor PTC |
| Anzahl Eingänge: | 2 |
| Nennspannung: | 24 V (-15 %/+20 %) |
| Signalspannung „0“: | ≤ 1,5 kΩ |
| Signalspannung „1“: | ≥ 3 kΩ |
| Signal „0“ Rückfall: | ≤ 1,5 kΩ |
| Signal „1“ Übertemperatur: | ≥ 3 kΩ |
| Sensorspannung: | ≤ 5 V |
| Diagnose: | Leitungsbruchmeldung > 12 kΩ, Kurzschlussdiagnose < 25 Ω |
| Eingangsfilter: | 30 ms |
| Distributed Clocks: | – |
| Stromaufnahme E-Bus: | 120 mA typ. |
| Potenzialtrennung: | 500 V (E-Bus/Feldspannung) |
| Breite im Prozessabbild: | 4 Inputs |
| Besondere Eigenschaften: | Überwachungsgerät für thermischen Maschinenschutz |
| Gewicht: | ca. 55 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig |
| Steckbare Verdrahtung: | bei allen ESxxxx-Klemmen |
| Zulassungen/Kennzeichnungen: | CE, UL |
