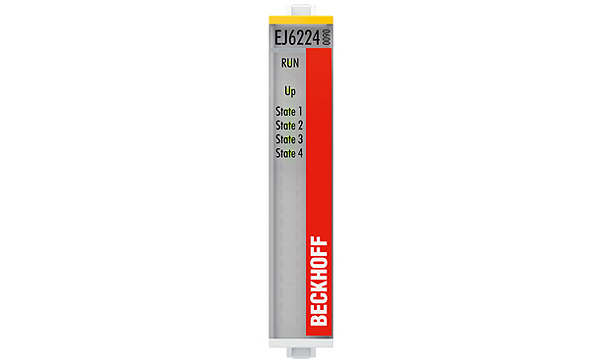

EJ6224-0090
EJ6224-0090 | IO-Link-Master mit TwinSAFE SC. EJ6224 | IO-Link-Master
Der IO-Link-Master EJ6224-0090 ermöglicht den Anschluss von bis zu vier IO-Link-Teilnehmern (IO-Link-Devices). IO-Link-Devices sind Aktoren, Sensoren oder eine Kombination aus beiden. Die Verbindung zwischen dem EtherCAT-Steckmodul und dem Teilnehmer erfolgt als Punkt-zu-Punkt-Verbindung. Das EJ6224-0090 wird über den EtherCAT-Master parametriert. IO-Link ist als intelligentes Bindeglied zwischen der Feldbusebene und dem Sensor angelegt, wobei Parametrierungsinformationen über die IO-Link-Verbindung bidirektional ausgetauscht werden können. Die Parametrierung der IO-Link-Devices mit Servicedaten erfolgt aus TwinCAT heraus über ADS oder sehr komfortabel über das integrierte IO-Link-Inbetriebnahme-Tool. Das Tool ermöglicht u. a. automatisches Scannen der IO-Link Devices, komfortable Sensorparameter-Bearbeitung und eine integrierte Onlinesuche nach Sensorbeschreibungsdateien. Der IO-Link-Master EJ6224 ermöglicht den Anschluss von bis zu vier IO-Link-Teilnehmern (IO-Link-Devices). IO-Link-Devices sind Aktoren, Sensoren oder eine Kombination aus beiden. Die Verbindung zwischen dem EtherCAT-Steckmodul und dem Teilnehmer erfolgt als Punkt-zu-Punkt-Verbindung. Das EJ6224 wird über den EtherCAT-Master parametriert. IO-Link ist als intelligentes Bindeglied zwischen der Feldbusebene und dem Sensor angelegt, wobei Parametrierungsinformationen über die IO-Link-Verbindung bidirektional ausgetauscht werden können. Die Parametrierung der IO-Link-Devices mit Servicedaten erfolgt aus TwinCAT heraus über ADS oder sehr komfortabel über das integrierte IO-Link-Inbetriebnahme-Tool. Das Tool ermöglicht u. a. automatisches Scannen der IO-Link Devices, komfortable Sensorparameter-Bearbeitung und eine integrierte Onlinesuche nach Sensorbeschreibungsdateien.
Technik: | IO-Link |
Spezifikationsversion: | IO-Link V1.1 |
IO-Link-Schnittstellen: | 4 |
Anschlusstechnik: | 3-Leiter |
Capture/Compare-Ein-/Ausgang: | 1/2 |
Leitungslänge: | max. 20 m |
Übertragungsraten: | 4,8 kBaud, 38,4 kBaud und 230,4 kBaud |
Versorgungsstrom für Teilnehmer: | 500 mA je Teilnehmer |
Stromaufnahme E-Bus: | 110 mA typ. |
Versorgungsstrom für Teilnehmer: | 500 mA je Teilnehmer |
Stromaufnahme E-Bus: | 110 mA typ. |
Besondere Eigenschaften: | in TwinCAT integriertes IO-Link-Inbetriebnahme-Tool: automatischer Device-Scan, komfortable Sensorparameter-Bearbeitung, integrierte Onlinesuche für Sensorbeschreibungsdateien |
Potenzialtrennung: | 500 V (E-Bus/Signalspannung) |
Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
Zulassungen/Kennzeichnungen: | CE, UL |
Schutzart/Einbaulage: | IP 20/siehe Dokumentation |
Zulassungen/Kennzeichnungen: | CE |
ECCN: | |
Ursprungsland: | |
EAN: | |
Gewicht: | 0,00 kg |
Länge: | 0,00 m |
Breite: | 0,00 m |
Höhe: | 0,00 m |
