Weidmueller
2580260000
PRO INSTA 96W 24V 4A
Сделать запрос

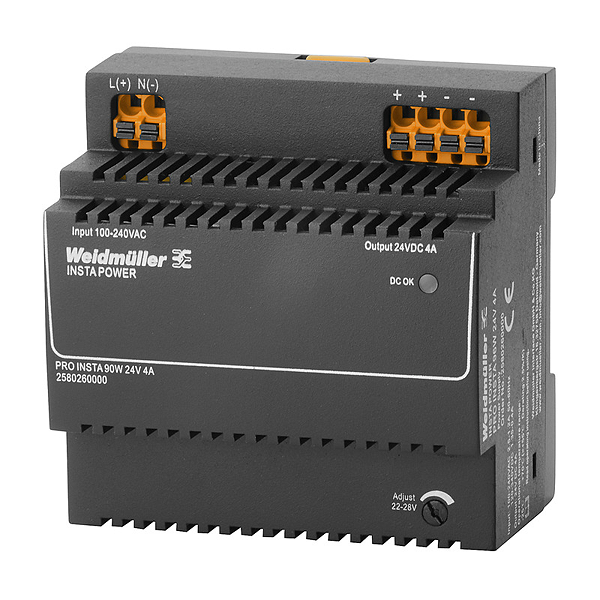

Авторское право на изображение: Weidmueller
Weidmueller 2580260000
PRO INSTA 96W 24V 4A
Источник питания регулируемый
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | PRO INSTA 96W 24V 4A |
| Номер для заказа: | 2580260000 |
| Исполнение: | Источник питания регулируемый |
| GTIN (EAN): | 4050118590999 |
| Кол.: | 1 Шт. |
| Ширина: | 90 мм |
| Ширина (в дюймах): | 3,543 inch |
| Высота: | 90 мм |
| Высота (в дюймах): | 3,543 inch |
| Глубина: | 60 мм |
| Глубина (дюймов): | 2,362 inch |
| Масса нетто: | 352 g |
| Рабочая температура, макс.: | 70 °C |
| Рабочая температура, мин.: | -25 °C |
| Температура хранения, макс.: | 85 °C |
| Температура хранения, мин.: | -40 °C |
| Рабочая температура: | -25 °C...70 °C |
| Температура хранения: | -40 °C...85 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Диапазон входного напряжения перем. тока: | 85…264 В перем. тока (снижение номинальных значений при 100 В перем. тока) |
| Диапазон входного напряжения пост. тока: | 95…370 V DC |
| Диапазон частот перем. тока: | 45…65 Hz |
| Номинальное входное напряжение: | 100–240 В перем. тока / 120–340 В пост. тока |
| Потребляемый ток, перем. ток: | 1.2 A @ 230 V AC / 2.5 A @ 100 V AC |
| Потребляемый ток, пост. ток: | 0.4 A @ 370 V DC / 1.35 A @ 120 V DC |
| Предохранитель на входе (внутр.): | Да |
| Пусковой ток: | макс. 40 A |
| Технология соединения: | PUSH IN |
| Время нарастания: | ≤ 100 ms |
| Выходное напряжение: | 22...28 V (регулируется с помощью потенциометра на передней панели) |
| Емкостная нагрузка: | без ограничений |
| Непрерывный выходной ток при Uномин.: | 4 A @ 55 °C, 2.5 A @ 70 °C |
| Номинальное выходное напряжение: | 24 В (DC) ±1 % |
| Номинальный выходной ток для Uном.: | 4 A @ 55 °C |
| Технология соединения: | PUSH IN |
| MTBF: | > 750.000 h nach IEC 61709 (SN29500) |
| Вид защиты: | IP20 |
| Защита от неправильной полярности присоединения нагрузки: | 30…35 V DC |
| Исполнение корпуса: | Пластиковая защитная изоляция |
| КПД: | 87 % |
| Положение установки, указание по монтажу: | Горизонтально на DIN-рейке TS35; зазор 50 мм сверху и снизу для свободной циркуляции воздуха; расстояние 10 мм до соседних активных узлов при полной нагрузке; расстояние 5 мм до соседних пассивных узлов; непосредственный монтаж в ряд при нагрузке 90 % от номинальной |
| Потери мощности, номинальная нагрузка: | 12,48 W |
| Потери мощности, холостой ход: | 0,45 W |
| Рабочая температура: | -25 °C...70 °C |
| Изоляция выходного напряжения / заземление: | 0,5 kV |
| Класс защиты: | II |
| Напряжение изоляции вход / выход: | 4 kV |
| Разделение выходного напряжения / заземления: | 3,5 kV |
| Степень загрязнения: | 2 |
| Вибростойкость IEC 60068-2-6: | 2,3 г |
| Излучение шума в соответствии с EN55032: | Класс B |
| Ограничение сетевых токов высшей гармоники: | EN 61000-4-2 (электростатические разряды)|EN 61000-4-3 и EN 61000-4-8 (электромагнитные поля)|EN 61000-4-4 (импульсные помехи)|EN 61000-4-5 (импульсные помехи большой энергии)|EN 61000-4-6 (кондуктивные помехи)|EN 61000-4-11 (провалы напряжения), EN 61000-4-11 (провалы напряжения) |
| Испытание на устойчивость к помехам по: | EN 61000-4-2 (электростатические разряды)|EN 61000-4-3 и EN 61000-4-8 (электромагнитные поля)|EN 61000-4-4 (импульсные помехи)|EN 61000-4-5 (импульсные помехи большой энергии)|EN 61000-4-6 (кондуктивные помехи)|EN 61000-4-11 (провалы напряжения), EN 61000-4-11 (провалы напряжения) |
| Ударопрочность IEC 60068-2-27: | 15 g во всех направлениях |
| Защита от опасных поражающих токов: | Согласно VDE0106-101 |
| Изолирующие трансформаторы безопасности для импульсных блоков питания: | По стандарту EN 61558-2-16 |
| Надежное разъединение / Защита от поражения электрическим током: | VDE 0100-410 / согласно DIN 57100-410 |
| Оснащение электронным оборудованием: | согласно EN 50178 / VDE 0160 |
| Электрооборудование машин: | согласно EN 60204 |
| Количество клемм: | 2 (L,N) |
| Сечение подключаемого провода, AWG/кило(кр. мил) , макс.: | 12 |
| Сечение подключаемого провода, AWG/кило(кр. мил) , мин.: | 24 |
| Сечение подключаемого провода, гибкого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого , мин.: | 0,25 mm² |
| Сечение подключаемого провода, жесткого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, жесткого , мин.: | 0,25 mm² |
| Технология соединения: | PUSH IN |
| Количество клемм: | 4 (++ / --) |
| Сечение подключаемого провода, AWG/кило(кр. мил) , макс.: | 12 |
| Сечение подключаемого провода, AWG/кило(кр. мил) , мин.: | 24 |
| Сечение подключаемого провода, гибкого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого , мин.: | 0,25 mm² |
| Сечение подключаемого провода, жесткого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, жесткого , мин.: | 0,25 mm² |
| Технология соединения: | PUSH IN |
| Зеленый светодиод: | Рабочее напряжение в норме |
| ROHS: | Соответствовать |
| ETIM 6.0: | EC002540 |
| ETIM 7.0: | EC002540 |
| eClass 9.0: | 27-04-07-01 |
| eClass 9.1: | 27-04-07-01 |
| eClass 10.0: | 27-04-07-01 |
| Тип: | PRO INSTA 96W 24V 4A |
| Номер для заказа: | 2580260000 |
| Исполнение: | Источник питания регулируемый |
| GTIN (EAN): | 4050118590999 |
| Кол.: | 1 Шт. |
| Ширина: | 90 мм |
| Ширина (в дюймах): | 3,543 inch |
| Высота: | 90 мм |
| Высота (в дюймах): | 3,543 inch |
| Глубина: | 60 мм |
| Глубина (дюймов): | 2,362 inch |
| Масса нетто: | 352 g |
| Рабочая температура, макс.: | 70 °C |
| Рабочая температура, мин.: | -25 °C |
| Температура хранения, макс.: | 85 °C |
| Температура хранения, мин.: | -40 °C |
| Рабочая температура: | -25 °C...70 °C |
| Температура хранения: | -40 °C...85 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Диапазон входного напряжения перем. тока: | 85…264 В перем. тока (снижение номинальных значений при 100 В перем. тока) |
| Диапазон входного напряжения пост. тока: | 95…370 V DC |
| Диапазон частот перем. тока: | 45…65 Hz |
| Номинальное входное напряжение: | 100–240 В перем. тока / 120–340 В пост. тока |
| Потребляемый ток, перем. ток: | 1.2 A @ 230 V AC / 2.5 A @ 100 V AC |
| Потребляемый ток, пост. ток: | 0.4 A @ 370 V DC / 1.35 A @ 120 V DC |
| Предохранитель на входе (внутр.): | Да |
| Пусковой ток: | макс. 40 A |
| Технология соединения: | PUSH IN |
| Время нарастания: | ≤ 100 ms |
| Выходное напряжение: | 22...28 V (регулируется с помощью потенциометра на передней панели) |
| Емкостная нагрузка: | без ограничений |
| Непрерывный выходной ток при Uномин.: | 4 A @ 55 °C, 2.5 A @ 70 °C |
| Номинальное выходное напряжение: | 24 В (DC) ±1 % |
| Номинальный выходной ток для Uном.: | 4 A @ 55 °C |
| Технология соединения: | PUSH IN |
| MTBF: | > 750.000 h nach IEC 61709 (SN29500) |
| Вид защиты: | IP20 |
| Защита от неправильной полярности присоединения нагрузки: | 30…35 V DC |
| Исполнение корпуса: | Пластиковая защитная изоляция |
| КПД: | 87 % |
| Положение установки, указание по монтажу: | Горизонтально на DIN-рейке TS35; зазор 50 мм сверху и снизу для свободной циркуляции воздуха; расстояние 10 мм до соседних активных узлов при полной нагрузке; расстояние 5 мм до соседних пассивных узлов; непосредственный монтаж в ряд при нагрузке 90 % от номинальной |
| Потери мощности, номинальная нагрузка: | 12,48 W |
| Потери мощности, холостой ход: | 0,45 W |
| Рабочая температура: | -25 °C...70 °C |
| Изоляция выходного напряжения / заземление: | 0,5 kV |
| Класс защиты: | II |
| Напряжение изоляции вход / выход: | 4 kV |
| Разделение выходного напряжения / заземления: | 3,5 kV |
| Степень загрязнения: | 2 |
| Вибростойкость IEC 60068-2-6: | 2,3 г |
| Излучение шума в соответствии с EN55032: | Класс B |
| Ограничение сетевых токов высшей гармоники: | EN 61000-4-2 (электростатические разряды)|EN 61000-4-3 и EN 61000-4-8 (электромагнитные поля)|EN 61000-4-4 (импульсные помехи)|EN 61000-4-5 (импульсные помехи большой энергии)|EN 61000-4-6 (кондуктивные помехи)|EN 61000-4-11 (провалы напряжения), EN 61000-4-11 (провалы напряжения) |
| Испытание на устойчивость к помехам по: | EN 61000-4-2 (электростатические разряды)|EN 61000-4-3 и EN 61000-4-8 (электромагнитные поля)|EN 61000-4-4 (импульсные помехи)|EN 61000-4-5 (импульсные помехи большой энергии)|EN 61000-4-6 (кондуктивные помехи)|EN 61000-4-11 (провалы напряжения), EN 61000-4-11 (провалы напряжения) |
| Ударопрочность IEC 60068-2-27: | 15 g во всех направлениях |
| Защита от опасных поражающих токов: | Согласно VDE0106-101 |
| Изолирующие трансформаторы безопасности для импульсных блоков питания: | По стандарту EN 61558-2-16 |
| Надежное разъединение / Защита от поражения электрическим током: | VDE 0100-410 / согласно DIN 57100-410 |
| Оснащение электронным оборудованием: | согласно EN 50178 / VDE 0160 |
| Электрооборудование машин: | согласно EN 60204 |
| Количество клемм: | 2 (L,N) |
| Сечение подключаемого провода, AWG/кило(кр. мил) , макс.: | 12 |
| Сечение подключаемого провода, AWG/кило(кр. мил) , мин.: | 24 |
| Сечение подключаемого провода, гибкого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого , мин.: | 0,25 mm² |
| Сечение подключаемого провода, жесткого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, жесткого , мин.: | 0,25 mm² |
| Технология соединения: | PUSH IN |
| Количество клемм: | 4 (++ / --) |
| Сечение подключаемого провода, AWG/кило(кр. мил) , макс.: | 12 |
| Сечение подключаемого провода, AWG/кило(кр. мил) , мин.: | 24 |
| Сечение подключаемого провода, гибкого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, гибкого , мин.: | 0,25 mm² |
| Сечение подключаемого провода, жесткого , макс.: | 2,5 mm² |
| Сечение подключаемого провода, жесткого , мин.: | 0,25 mm² |
| Технология соединения: | PUSH IN |
| Зеленый светодиод: | Рабочее напряжение в норме |
| ROHS: | Соответствовать |
| ETIM 6.0: | EC002540 |
| ETIM 7.0: | EC002540 |
| eClass 9.0: | 27-04-07-01 |
| eClass 9.1: | 27-04-07-01 |
| eClass 10.0: | 27-04-07-01 |
| eClass 10.0: | 27-04-07-01 |
| ROHS: | Conform |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,43 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
