Weidmueller 1934660000
LSF-DK 3.50/02/180 SN BK BX
Клемма печатной платы, 3.50 mm, Количество полюсов: 2, 180°, луженые, черный, PUSH IN, Диапазон зажима, макс. : 1.5 mm², Ящик
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | LSF-DK 3.50/02/180 SN BK BX |
| Номер для заказа: | 1934660000 |
| Исполнение: | Клемма печатной платы, 3.50 mm, Количество полюсов: 2, 180°, луженые, черный, PUSH IN, Диапазон зажима, макс. : 1.5 mm², Ящик |
| GTIN (EAN): | 4032248591848 |
| Кол.: | 100 Шт. |
| Упаковка: | Ящик |

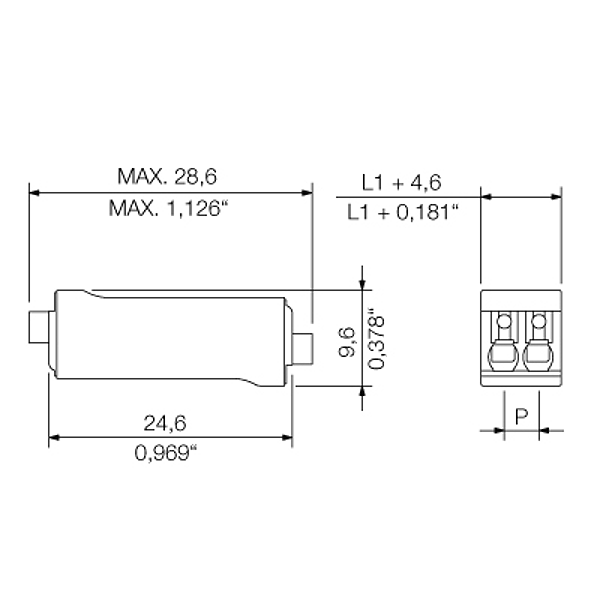

| Ширина: | 8,1 |
| Ширина (в дюймах): | 0,319 inch |
| Высота: | 28,6 мм |
| Высота (в дюймах): | 1,126 inch |
| Высота, мин.: | 28,6 мм |
| Глубина: | 9,65 мм |
| Глубина (дюймов): | 0,38 inch |
| Масса нетто: | 2,8 g |
| Упаковка: | Ящик |
| Длина VPE: | 60 мм |
| VPE с: | 100 мм |
| Высота VPE: | 110 мм |
| Серия изделия: | OMNIMATE Signal — серия LSF |
| Метод проводного соединения: | PUSH IN |
| Направление вывода кабеля: | 180° |
| Шаг в мм (P): | 3,5 мм |
| Шаг в дюймах (P): | 0,138 inch |
| Количество полюсов: | 2 |
| Монтаж силами заказчика: | Нет |
| Количество рядов: | 1 |
| Количество контактных штырьков на полюс: | 2 |
| Длина зачистки изоляции: | 8 мм |
| L1 в мм: | 3,5 мм |
| L1 в дюймах: | 0,138 inch |
| Защита от прикосновения согласно DIN VDE 0470: | IP 20 |
| Защита от прикосновения согласно DIN VDE 57 106: | защита от доступа пальцем |
| Объемное сопротивление: | 1,60 мОм |
| Изоляционный материал: | LCP GF |
| Цветовой код: | черный |
| Таблица цветов (аналогич.): | RAL 9011 |
| Группа изоляционного материала: | IIIa |
| Сравнительный показатель пробоя (CTI): | >= 175 |
| Moisture Level (MSL): | 1 |
| Класс пожаростойкости UL 94: | V-0 |
| Материал контакта: | Медный сплав |
| Поверхность контакта: | луженые |
| Температура хранения, мин.: | -25 °C |
| Температура хранения, макс.: | 50 °C |
| относительная влажность при хранении, макс.: | 70 % |
| Рабочая температура, мин.: | -50 °C |
| Рабочая температура, макс.: | 120 °C |
| Температурный диапазон монтажа, мин.: | -25 °C |
| Температурный диапазон монтажа, макс.: | 120 °C |
| Диапазон зажима, мин.: | 0,13 mm² |
| Диапазон зажима, макс.: | 1,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 24 |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 16 |
| Одножильный, мин. H05(07) V-U: | 0,2 mm² |
| Одножильный, макс. H05(07) V-U: | 1,5 mm² |
| Гибкий, мин. H05(07) V-K: | 0,2 mm² |
| Гибкий, макс. H05(07) V-K: | 1,5 mm² |
| С наконечником DIN 46 228/4, мин.: | 0,25 mm² |
| С наконечником DIN 46 228/4, макс.: | 0,75 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.: | 0,25 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс.: | 1,5 mm² |
| Текст ссылки: | Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения., Наружный диаметр пластиковой манжеты не должен превышать размер шага (P) |
| Макс. диапазон зажима: | 1,5 mm² |
| пройдены испытания по стандарту: | IEC 60664-1, IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C): | 17,5 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C): | 17,5 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C): | 17,5 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C): | 17,5 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 250 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 160 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 160 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 2,5 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 2,5 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 2,5 kV |
| Устойчивость к воздействию кратковременного тока: | 3 x 1 сек. с 77 A |
| ETIM 6.0: | EC002643 |
| ETIM 7.0: | EC002643 |
| eClass 9.0: | 27-44-04-01 |
| eClass 9.1: | 27-44-04-01 |
| eClass 10.0: | 27-44-04-01 |
| UNSPSC: | 30-21-18-01 |
| Соответствие IPC: | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| ROHS: | Соответствовать |
| Тип: | LSF-DK 3.50/02/180 SN BK BX |
| Номер для заказа: | 1934660000 |
| Исполнение: | Клемма печатной платы, 3.50 mm, Количество полюсов: 2, 180°, луженые, черный, PUSH IN, Диапазон зажима, макс. : 1.5 mm², Ящик |
| GTIN (EAN): | 4032248591848 |
| Кол.: | 100 Шт. |
| Упаковка: | Ящик |
| Ширина: | 8,1 |
| Ширина (в дюймах): | 0,319 inch |
| Высота: | 28,6 мм |
| Высота (в дюймах): | 1,126 inch |
| Высота, мин.: | 28,6 мм |
| Глубина: | 9,65 мм |
| Глубина (дюймов): | 0,38 inch |
| Масса нетто: | 2,8 g |
| Упаковка: | Ящик |
| Длина VPE: | 60 мм |
| VPE с: | 100 мм |
| Высота VPE: | 110 мм |
| Серия изделия: | OMNIMATE Signal — серия LSF |
| Метод проводного соединения: | PUSH IN |
| Направление вывода кабеля: | 180° |
| Шаг в мм (P): | 3,5 мм |
| Шаг в дюймах (P): | 0,138 inch |
| Количество полюсов: | 2 |
| Монтаж силами заказчика: | Нет |
| Количество рядов: | 1 |
| Количество контактных штырьков на полюс: | 2 |
| Длина зачистки изоляции: | 8 мм |
| L1 в мм: | 3,5 мм |
| L1 в дюймах: | 0,138 inch |
| Защита от прикосновения согласно DIN VDE 0470: | IP 20 |
| Защита от прикосновения согласно DIN VDE 57 106: | защита от доступа пальцем |
| Объемное сопротивление: | 1,60 мОм |
| Изоляционный материал: | LCP GF |
| Цветовой код: | черный |
| Таблица цветов (аналогич.): | RAL 9011 |
| Группа изоляционного материала: | IIIa |
| Сравнительный показатель пробоя (CTI): | >= 175 |
| Moisture Level (MSL): | 1 |
| Класс пожаростойкости UL 94: | V-0 |
| Материал контакта: | Медный сплав |
| Поверхность контакта: | луженые |
| Температура хранения, мин.: | -25 °C |
| Температура хранения, макс.: | 50 °C |
| относительная влажность при хранении, макс.: | 70 % |
| Рабочая температура, мин.: | -50 °C |
| Рабочая температура, макс.: | 120 °C |
| Температурный диапазон монтажа, мин.: | -25 °C |
| Температурный диапазон монтажа, макс.: | 120 °C |
| Диапазон зажима, мин.: | 0,13 mm² |
| Диапазон зажима, макс.: | 1,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 24 |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 16 |
| Одножильный, мин. H05(07) V-U: | 0,2 mm² |
| Одножильный, макс. H05(07) V-U: | 1,5 mm² |
| Гибкий, мин. H05(07) V-K: | 0,2 mm² |
| Гибкий, макс. H05(07) V-K: | 1,5 mm² |
| С наконечником DIN 46 228/4, мин.: | 0,25 mm² |
| С наконечником DIN 46 228/4, макс.: | 0,75 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.: | 0,25 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс.: | 1,5 mm² |
| Текст ссылки: | Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения., Наружный диаметр пластиковой манжеты не должен превышать размер шага (P) |
| Макс. диапазон зажима: | 1,5 mm² |
| пройдены испытания по стандарту: | IEC 60664-1, IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C): | 17,5 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C): | 17,5 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C): | 17,5 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C): | 17,5 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 250 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 160 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 160 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 2,5 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 2,5 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 2,5 kV |
| Устойчивость к воздействию кратковременного тока: | 3 x 1 сек. с 77 A |
| ETIM 6.0: | EC002643 |
| ETIM 7.0: | EC002643 |
| eClass 9.0: | 27-44-04-01 |
| eClass 9.1: | 27-44-04-01 |
| eClass 10.0: | 27-44-04-01 |
| UNSPSC: | 30-21-18-01 |
| Соответствие IPC: | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| ROHS: | Соответствовать |
