Продукт
Weidmueller
1612750000
STV S 6 LB180
Сделать запрос
Авторское право на изображение: Weidmueller

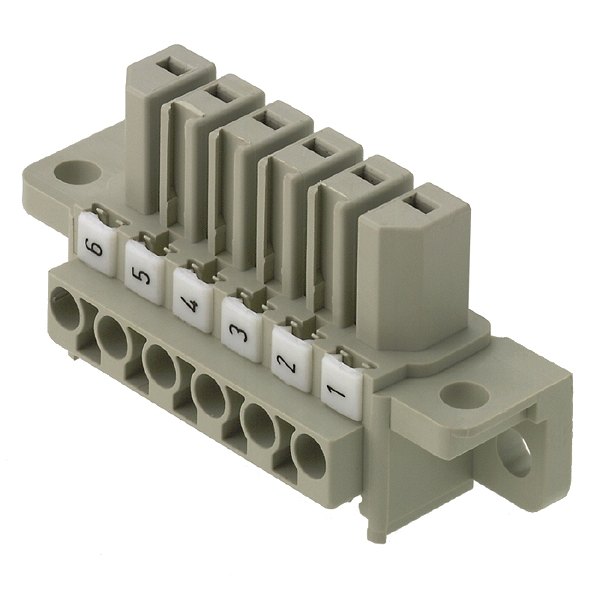

Weidmueller 1612750000
STV S 6 LB180
Штекерный соединитель печатной платы, розеточная колодка, Розетка, Соединение THT под пайку, 7.00 mm, Количество полюсов: 6, 180°, Длина контактного штифта (l): 3.2 mm, посеребренные, кремнисто-серый, Ящик
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | STV S 6 LB180 |
| Номер для заказа: | 1612750000 |
| Исполнение: | Штекерный соединитель печатной платы, розеточная колодка, Розетка, Соединение THT под пайку, 7.00 mm, Количество полюсов: 6, 180°, Длина контактного штифта (l): 3.2 mm, посеребренные, кремнисто-серый, Ящик |
| GTIN (EAN): | 4008190199470 |
| Кол.: | 10 Шт. |
| Упаковка: | Ящик |
| Масса нетто: | 23,7 g |
| Упаковка: | Ящик |
| Длина VPE: | 42 мм |
| VPE с: | 96 мм |
| Высота VPE: | 169 мм |
| Серия изделия: | OMNIMATE Power — серия STV |
| Вид соединения: | Соединение с платой |
| Монтаж на печатной плате: | Соединение THT под пайку |
| Шаг в мм (P): | 7 мм |
| Шаг в дюймах (P): | 0,276 inch |
| Угол вывода: | 180° |
| Количество полюсов: | 6 |
| Количество контактных штырьков на полюс: | 1 |
| Длина контактного штифта (l): | 3,2 мм |
| Допуск на расположение выводов под пайку: | ± 0,1 мм |
| Диаметр монтажного отверстия (D): | 1,6 мм |
| Допуск на диаметр монтажного отверстия (D): | + 0,1 мм |
| L1 в мм: | 35 мм |
| L1 в дюймах: | 1,378 inch |
| Количество рядов: | 1 |
| Количество полюсных рядов: | 1 |
| Защита от прикосновения согласно DIN VDE 57 106: | защита от доступа тыльной стороной руки |
| Защита от прикосновения согласно DIN VDE 0470: | IP 10 |
| Объемное сопротивление: | 2,70 мОм |
| Кодируемый: | Да |
| Усилие вставки на полюс, макс.: | 4 N |
| Усилие вытягивания на полюс, макс.: | 4 N |
| Изоляционный материал: | Wemid (PA) |
| Цветовой код: | кремнисто-серый |
| Таблица цветов (аналогич.): | RAL 7032 |
| Группа изоляционного материала: | I |
| Сравнительный показатель пробоя (CTI): | >= 600 |
| Класс пожаростойкости UL 94: | V-0 |
| Материал контакта: | CuZn |
| Поверхность контакта: | посеребренные |
| Температура хранения, мин.: | -25 °C |
| Температура хранения, макс.: | 50 °C |
| относительная влажность при хранении, макс.: | 70 % |
| Рабочая температура, мин.: | -50 °C |
| Температурный диапазон монтажа, мин.: | -25 °C |
| пройдены испытания по стандарту: | IEC 60664-1, IEC 61984 |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C): | 18 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C): | 15 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 500 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 500 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 6 kV |
| Устойчивость к воздействию кратковременного тока: | 3 x 1 сек. с 180 A |
| Сертификат № (CSA): | 12400-343 |
| Номинальное напряжение (группа использования D/CSA): | 600 V |
| Номинальный ток (группа использования D/CSA): | 14 A |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Сертификат № (UR): | E92202 |
| Номинальное напряжение (группа использования D/UL 1059): | 600 V |
| Номинальный ток (группа использования D/UL 1059): | 14 A |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Сертификат № (UR): | E92202 |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| ETIM 6.0: | EC002637 |
| ETIM 7.0: | EC002637 |
| eClass 9.0: | 27-44-04-02 |
| eClass 9.1: | 27-44-04-02 |
| eClass 10.0: | 27-44-04-02 |
| UNSPSC: | 30-21-18-10 |
| Соответствие IPC: | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| ROHS: | Соответствовать |
| Тип: | STV S 6 LB180 |
| Номер для заказа: | 1612750000 |
| Исполнение: | Штекерный соединитель печатной платы, розеточная колодка, Розетка, Соединение THT под пайку, 7.00 mm, Количество полюсов: 6, 180°, Длина контактного штифта (l): 3.2 mm, посеребренные, кремнисто-серый, Ящик |
| GTIN (EAN): | 4008190199470 |
| Кол.: | 10 Шт. |
| Упаковка: | Ящик |
| Масса нетто: | 23,7 g |
| Упаковка: | Ящик |
| Длина VPE: | 42 мм |
| VPE с: | 96 мм |
| Высота VPE: | 169 мм |
| Серия изделия: | OMNIMATE Power — серия STV |
| Вид соединения: | Соединение с платой |
| Монтаж на печатной плате: | Соединение THT под пайку |
| Шаг в мм (P): | 7 мм |
| Шаг в дюймах (P): | 0,276 inch |
| Угол вывода: | 180° |
| Количество полюсов: | 6 |
| Количество контактных штырьков на полюс: | 1 |
| Длина контактного штифта (l): | 3,2 мм |
| Допуск на расположение выводов под пайку: | ± 0,1 мм |
| Диаметр монтажного отверстия (D): | 1,6 мм |
| Допуск на диаметр монтажного отверстия (D): | + 0,1 мм |
| L1 в мм: | 35 мм |
| L1 в дюймах: | 1,378 inch |
| Количество рядов: | 1 |
| Количество полюсных рядов: | 1 |
| Защита от прикосновения согласно DIN VDE 57 106: | защита от доступа тыльной стороной руки |
| Защита от прикосновения согласно DIN VDE 0470: | IP 10 |
| Объемное сопротивление: | 2,70 мОм |
| Кодируемый: | Да |
| Усилие вставки на полюс, макс.: | 4 N |
| Усилие вытягивания на полюс, макс.: | 4 N |
| Изоляционный материал: | Wemid (PA) |
| Цветовой код: | кремнисто-серый |
| Таблица цветов (аналогич.): | RAL 7032 |
| Группа изоляционного материала: | I |
| Сравнительный показатель пробоя (CTI): | >= 600 |
| Класс пожаростойкости UL 94: | V-0 |
| Материал контакта: | CuZn |
| Поверхность контакта: | посеребренные |
| Температура хранения, мин.: | -25 °C |
| Температура хранения, макс.: | 50 °C |
| относительная влажность при хранении, макс.: | 70 % |
| Рабочая температура, мин.: | -50 °C |
| Температурный диапазон монтажа, мин.: | -25 °C |
| пройдены испытания по стандарту: | IEC 60664-1, IEC 61984 |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C): | 18 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C): | 15 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 500 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 500 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 6 kV |
| Устойчивость к воздействию кратковременного тока: | 3 x 1 сек. с 180 A |
| Сертификат № (CSA): | 12400-343 |
| Номинальное напряжение (группа использования D/CSA): | 600 V |
| Номинальный ток (группа использования D/CSA): | 14 A |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Сертификат № (UR): | E92202 |
| Номинальное напряжение (группа использования D/UL 1059): | 600 V |
| Номинальный ток (группа использования D/UL 1059): | 14 A |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Сертификат № (UR): | E92202 |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| ETIM 6.0: | EC002637 |
| ETIM 7.0: | EC002637 |
| eClass 9.0: | 27-44-04-02 |
| eClass 9.1: | 27-44-04-02 |
| eClass 10.0: | 27-44-04-02 |
| UNSPSC: | 30-21-18-10 |
| Соответствие IPC: | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| ROHS: | Соответствовать |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,024 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
