Weidmueller
1156720000
BVZ 7.62IT/03/180MF2 SN BK BX
Сделать запрос

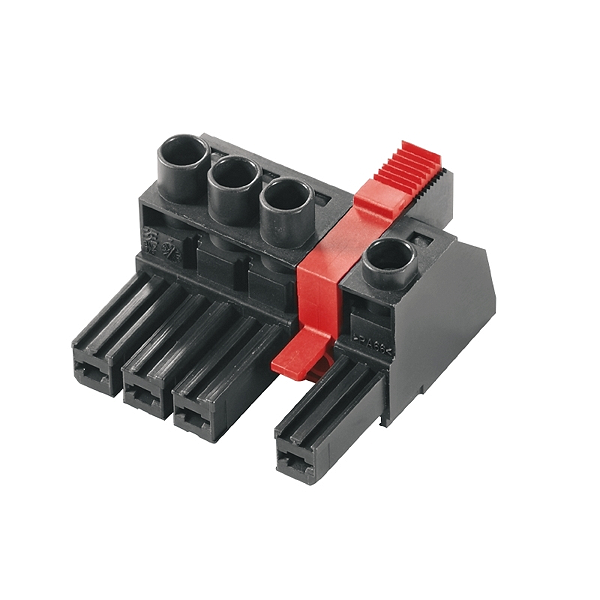

Авторское право на изображение: Weidmueller
Weidmueller 1156720000
BVZ 7.62IT/03/180MF2 SN BK BX
Штекерный соединитель печатной платы, Гнездовой разъем, 7.62 mm, Количество полюсов: 3, 180°, Винтовое соединение, Диапазон зажима, макс. : 10 mm², Ящик
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | BVZ 7.62IT/03/180MF2 SN BK BX |
| Номер для заказа: | 1156720000 |
| Исполнение: | Штекерный соединитель печатной платы, Гнездовой разъем, 7.62 mm, Количество полюсов: 3, 180°, Винтовое соединение, Диапазон зажима, макс. : 10 mm², Ящик |
| GTIN (EAN): | 4032248943821 |
| Кол.: | 40 Шт. |
| Упаковка: | Ящик |
| Масса нетто: | 18,936 g |
| Упаковка: | Ящик |
| Длина VPE: | 35 мм |
| VPE с: | 135 мм |
| Высота VPE: | 350 мм |
| Серия изделия: | OMNIMATE Power — серия BV/SV 7.62IT |
| Вид соединения: | Полевое соединение |
| Метод проводного соединения: | Винтовое соединение |
| Шаг в мм (P): | 7,62 мм |
| Шаг в дюймах (P): | 0,3 inch |
| Направление вывода кабеля: | 180° |
| Количество полюсов: | 3 |
| L1 в мм: | 22,86 мм |
| L1 в дюймах: | 0,9 inch |
| Количество рядов: | 1 |
| Количество полюсных рядов: | 1 |
| Расчетное сечение: | 6 mm² |
| Защита от прикосновения согласно DIN VDE 57 106: | защита от доступа пальцем |
| Защита от прикосновения согласно DIN VDE 0470: | IP 20 |
| Объемное сопротивление: | 4,50 мОм |
| Кодируемый: | Да |
| Длина зачистки изоляции: | 12 мм |
| Момент затяжки, мин.: | 0,5 Nm |
| Момент затяжки, макс.: | 0,6 Nm |
| Зажимной винт: | M 3 |
| Лезвие отвертки: | 0,6 x 3,5 |
| Циклы коммутации: | 25 |
| Усилие вставки на полюс, макс.: | 14 N |
| Усилие вытягивания на полюс, макс.: | 14 N |
| Изоляционный материал: | PA GF |
| Цветовой код: | черный |
| Таблица цветов (аналогич.): | RAL 9011 |
| Группа изоляционного материала: | II |
| Сравнительный показатель пробоя (CTI): | >= 500 |
| Класс пожаростойкости UL 94: | V-0 |
| GWFI: | 960 °C |
| Материал контакта: | Медный сплав |
| Поверхность контакта: | луженые |
| Структура слоев штепсельного контакта: | 6...8 µm Sn глянцевый |
| Температура хранения, мин.: | -25 °C |
| Температура хранения, макс.: | 50 °C |
| относительная влажность при хранении, макс.: | 70 % |
| Рабочая температура, мин.: | -50 °C |
| Рабочая температура, макс.: | 125 °C |
| Температурный диапазон монтажа, мин.: | -25 °C |
| Температурный диапазон монтажа, макс.: | 125 °C |
| Диапазон зажима, мин.: | 0,2 mm² |
| Диапазон зажима, макс.: | 10 mm² |
| Одножильный, мин. H05(07) V-U: | 0,2 mm² |
| Одножильный, макс. H05(07) V-U: | 6 mm² |
| Гибкий, мин. H05(07) V-K: | 0,5 mm² |
| Гибкий, макс. H05(07) V-K: | 6 mm² |
| С наконечником DIN 46 228/4, мин.: | 0,25 mm² |
| С наконечником DIN 46 228/4, макс.: | 6 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.: | 0,25 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс.: | 6 mm² |
| Нутрометр в соответствии с EN 60999 a x b; ø: | 2,8 мм x 2,0 мм; 2,4 мм |
| Тип: | тонкожильный провод |
| номин.: | 0,5 mm² |
| номин.: | 14 мм |
| Тип: | тонкожильный провод |
| номин.: | 1 mm² |
| номин.: | 15 мм |
| Тип: | тонкожильный провод |
| номин.: | 1,5 mm² |
| номин.: | 15 мм |
| номин.: | 12 мм |
| Тип: | тонкожильный провод |
| номин.: | 0,75 mm² |
| номин.: | 14 мм |
| Тип: | тонкожильный провод |
| номин.: | 2,5 mm² |
| номин.: | 14 мм |
| номин.: | 12 мм |
| Тип: | тонкожильный провод |
| номин.: | 4 mm² |
| номин.: | 12 мм |
| номин.: | 14 мм |
| Тип: | тонкожильный провод |
| номин.: | 6 mm² |
| номин.: | 14 мм |
| номин.: | 12 мм |
| Текст ссылки: | Наружный диаметр пластиковой манжеты не должен превышать размер шага (P), Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения. |
| Макс. диапазон зажима: | 10 mm² |
| пройдены испытания по стандарту: | IEC 60664-1, IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C): | 41 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C): | 41 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 800 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 8 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 8 kV |
| Устойчивость к воздействию кратковременного тока: | 3 x 1 сек. с 420 A |
| Зазор, мин.: | 10,2 мм |
| Расстояние утечки, мин.: | 13,8 мм |
| Сертификат № (CSA): | 200039-1121690 |
| Номинальное напряжение (группа использования B/CSA): | 600 V |
| Номинальное напряжение (группа использования C/CSA): | 600 V |
| Номинальное напряжение (группа использования D/CSA): | 600 V |
| Номинальный ток (группа использования B/CSA): | 40,5 A |
| Номинальный ток (группа использования C/CSA): | 40,5 A |
| Номинальный ток (группа использования D/CSA): | 5 A |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 24 |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 8 |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Сертификат № (cURus): | E60693 |
| Номинальное напряжение (группа использования B/UL 1059): | 600 V |
| Номинальное напряжение (группа использования C/UL 1059): | 600 V |
| Номинальное напряжение (группа использования D/UL 1059): | 600 V |
| Номинальный ток (группа использования B/UL 1059): | 40,5 A |
| Номинальный ток (группа использования C/UL 1059): | 40,5 A |
| Номинальный ток (группа использования D/UL 1059): | 5 A |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 24 |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 8 |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| ETIM 6.0: | EC002638 |
| ETIM 7.0: | EC002638 |
| eClass 9.0: | 27-44-03-09 |
| eClass 9.1: | 27-44-03-09 |
| eClass 10.0: | 27-44-03-09 |
| Соответствие IPC: | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| ROHS: | Соответствовать |
