Weidmueller
1156700000
SU 10.16IT/04/90MF4 3.5AG BK BX
Сделать запрос
Авторское право на изображение: Weidmueller

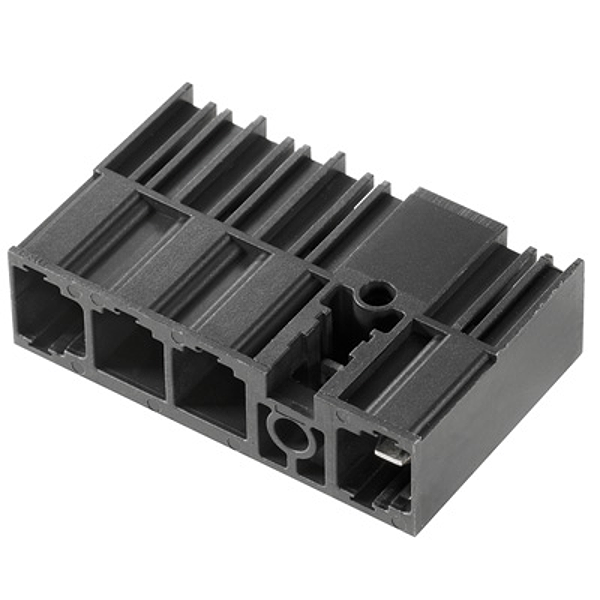

Weidmueller 1156700000
SU 10.16IT/04/90MF4 3.5AG BK BX
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Центральный фланец, Соединение THT под пайку, 10.16 mm, Количество полюсов: 4, 90°, Длина контактного штифта (l): 3.5 mm, посеребренные, черный, Ящик
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | SU 10.16IT/04/90MF4 3.5AG BK BX |
| Номер для заказа: | 1156700000 |
| Исполнение: | Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Центральный фланец, Соединение THT под пайку, 10.16 mm, Количество полюсов: 4, 90°, Длина контактного штифта (l): 3.5 mm, посеребренные, черный, Ящик |
| GTIN (EAN): | 4032248943715 |
| Кол.: | 36 Шт. |
| Упаковка: | Ящик |
| Масса нетто: | 17,892 g |
| Упаковка: | Ящик |
| Длина VPE: | 40 мм |
| VPE с: | 135 мм |
| Высота VPE: | 350 мм |
| Серия изделия: | OMNIMATE Power — серия BU/SU 10.16IT |
| Вид соединения: | Соединение с платой |
| Монтаж на печатной плате: | Соединение THT под пайку |
| Шаг в мм (P): | 10,16 мм |
| Шаг в дюймах (P): | 0,4 inch |
| Угол вывода: | 90° |
| Количество полюсов: | 4 |
| Количество контактных штырьков на полюс: | 3 |
| Длина контактного штифта (l): | 3,5 мм |
| Допуск на длину выводов под пайку: | +0,1 / -0,3 mm |
| Допуск на расположение выводов под пайку: | ± 0,1 мм |
| Размеры выводов под пайку: | 1,2 x 1,1 mm |
| Размеры выводов под пайку = допуск d: | +0,1 / -0,1 mm |
| Диаметр монтажного отверстия (D): | 1,6 мм |
| Допуск на диаметр монтажного отверстия (D): | + 0,1 мм |
| L1 в мм: | 40,64 мм |
| L1 в дюймах: | 1,6 inch |
| Количество рядов: | 1 |
| Количество полюсных рядов: | 1 |
| Защита от прикосновения согласно DIN VDE 57 106: | защита от доступа пальцем, с проникновением |
| Защита от прикосновения согласно DIN VDE 0470: | IP 20 с проникновением |
| Объемное сопротивление: | 2,00 мОм |
| Кодируемый: | Да |
| Циклы коммутации: | ≤ 50 |
| Изоляционный материал: | PA GF |
| Цветовой код: | черный |
| Таблица цветов (аналогич.): | RAL 9011 |
| Группа изоляционного материала: | I |
| Сравнительный показатель пробоя (CTI): | >= 600 |
| Класс пожаростойкости UL 94: | V-0 |
| GWFI: | 960 °C |
| Материал контакта: | Медный сплав |
| Поверхность контакта: | посеребренные |
| Структура слоев соединения под пайку: | ≥ 3 µm Ag |
| Структура слоев штепсельного контакта: | ≥ 3 µm Ag |
| Температура хранения, мин.: | -40 °C |
| Температура хранения, макс.: | 70 °C |
| Рабочая температура, мин.: | -50 °C |
| Рабочая температура, макс.: | 120 °C |
| Температурный диапазон монтажа, мин.: | -25 °C |
| Температурный диапазон монтажа, макс.: | 120 °C |
| пройдены испытания по стандарту: | IEC 60664-1, IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C): | 78,3 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C): | 67,9 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C): | 70,6 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C): | 61,3 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 690 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 8 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 8 kV |
| Устойчивость к воздействию кратковременного тока: | 3 x 1 сек. с 1000 A |
| Зазор, мин.: | 8,9 мм |
| Расстояние утечки, мин.: | 10,5 мм |
| Сертификат № (CSA): | 200039-1121690 |
| Номинальное напряжение (группа использования B/CSA): | 300 V |
| Номинальное напряжение (группа использования C/CSA): | 300 V |
| Номинальное напряжение (группа использования D/CSA): | 600 V |
| Номинальный ток (группа использования B/CSA): | 60 A |
| Номинальный ток (группа использования C/CSA): | 60 A |
| Номинальный ток (группа использования D/CSA): | 5 A |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Сертификат № (cURus): | E60693 |
| Номинальное напряжение (группа использования B/UL 1059): | 300 V |
| Номинальное напряжение (группа использования C/UL 1059): | 300 V |
| Номинальное напряжение (группа использования D/UL 1059): | 600 V |
| Номинальный ток (группа использования B/UL 1059): | 60 A |
| Номинальный ток (группа использования C/UL 1059): | 60 A |
| Номинальный ток (группа использования D/UL 1059): | 5 A |
| Разделительное расстояние, мин.: | 8,9 мм |
| Расстояние утечки, мин.: | 10,5 мм |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| ETIM 6.0: | EC002637 |
| ETIM 7.0: | EC002637 |
| eClass 9.0: | 27-44-04-02 |
| eClass 9.1: | 27-44-04-02 |
| eClass 10.0: | 27-44-04-02 |
| Соответствие IPC: | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| ROHS: | Соответствовать |
| Тип: | SU 10.16IT/04/90MF4 3.5AG BK BX |
| Номер для заказа: | 1156700000 |
| Исполнение: | Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Центральный фланец, Соединение THT под пайку, 10.16 mm, Количество полюсов: 4, 90°, Длина контактного штифта (l): 3.5 mm, посеребренные, черный, Ящик |
| GTIN (EAN): | 4032248943715 |
| Кол.: | 36 Шт. |
| Упаковка: | Ящик |
| Масса нетто: | 17,892 g |
| Упаковка: | Ящик |
| Длина VPE: | 40 мм |
| VPE с: | 135 мм |
| Высота VPE: | 350 мм |
| Серия изделия: | OMNIMATE Power — серия BU/SU 10.16IT |
| Вид соединения: | Соединение с платой |
| Монтаж на печатной плате: | Соединение THT под пайку |
| Шаг в мм (P): | 10,16 мм |
| Шаг в дюймах (P): | 0,4 inch |
| Угол вывода: | 90° |
| Количество полюсов: | 4 |
| Количество контактных штырьков на полюс: | 3 |
| Длина контактного штифта (l): | 3,5 мм |
| Допуск на длину выводов под пайку: | +0,1 / -0,3 mm |
| Допуск на расположение выводов под пайку: | ± 0,1 мм |
| Размеры выводов под пайку: | 1,2 x 1,1 mm |
| Размеры выводов под пайку = допуск d: | +0,1 / -0,1 mm |
| Диаметр монтажного отверстия (D): | 1,6 мм |
| Допуск на диаметр монтажного отверстия (D): | + 0,1 мм |
| L1 в мм: | 40,64 мм |
| L1 в дюймах: | 1,6 inch |
| Количество рядов: | 1 |
| Количество полюсных рядов: | 1 |
| Защита от прикосновения согласно DIN VDE 57 106: | защита от доступа пальцем, с проникновением |
| Защита от прикосновения согласно DIN VDE 0470: | IP 20 с проникновением |
| Объемное сопротивление: | 2,00 мОм |
| Кодируемый: | Да |
| Циклы коммутации: | ≤ 50 |
| Изоляционный материал: | PA GF |
| Цветовой код: | черный |
| Таблица цветов (аналогич.): | RAL 9011 |
| Группа изоляционного материала: | I |
| Сравнительный показатель пробоя (CTI): | >= 600 |
| Класс пожаростойкости UL 94: | V-0 |
| GWFI: | 960 °C |
| Материал контакта: | Медный сплав |
| Поверхность контакта: | посеребренные |
| Структура слоев соединения под пайку: | ≥ 3 µm Ag |
| Структура слоев штепсельного контакта: | ≥ 3 µm Ag |
| Температура хранения, мин.: | -40 °C |
| Температура хранения, макс.: | 70 °C |
| Рабочая температура, мин.: | -50 °C |
| Рабочая температура, макс.: | 120 °C |
| Температурный диапазон монтажа, мин.: | -25 °C |
| Температурный диапазон монтажа, макс.: | 120 °C |
| пройдены испытания по стандарту: | IEC 60664-1, IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C): | 78,3 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C): | 67,9 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C): | 70,6 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C): | 61,3 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 690 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2: | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2: | 8 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3: | 8 kV |
| Устойчивость к воздействию кратковременного тока: | 3 x 1 сек. с 1000 A |
| Зазор, мин.: | 8,9 мм |
| Расстояние утечки, мин.: | 10,5 мм |
| Сертификат № (CSA): | 200039-1121690 |
| Номинальное напряжение (группа использования B/CSA): | 300 V |
| Номинальное напряжение (группа использования C/CSA): | 300 V |
| Номинальное напряжение (группа использования D/CSA): | 600 V |
| Номинальный ток (группа использования B/CSA): | 60 A |
| Номинальный ток (группа использования C/CSA): | 60 A |
| Номинальный ток (группа использования D/CSA): | 5 A |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Сертификат № (cURus): | E60693 |
| Номинальное напряжение (группа использования B/UL 1059): | 300 V |
| Номинальное напряжение (группа использования C/UL 1059): | 300 V |
| Номинальное напряжение (группа использования D/UL 1059): | 600 V |
| Номинальный ток (группа использования B/UL 1059): | 60 A |
| Номинальный ток (группа использования C/UL 1059): | 60 A |
| Номинальный ток (группа использования D/UL 1059): | 5 A |
| Разделительное расстояние, мин.: | 8,9 мм |
| Расстояние утечки, мин.: | 10,5 мм |
| Ссылка на утвержденные значения: | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| ETIM 6.0: | EC002637 |
| ETIM 7.0: | EC002637 |
| eClass 9.0: | 27-44-04-02 |
| eClass 9.1: | 27-44-04-02 |
| eClass 10.0: | 27-44-04-02 |
| Соответствие IPC: | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| ROHS: | Соответствовать |
Логистические характеристики
| ТН ВЭД: | |
| Страна происхождения: | |
| EAN: | |
| Вес: | 0,022 kg |
| Длина: | 0,00 m |
| Ширина: | 0,00 m |
| Высота: | 0,00 m |
