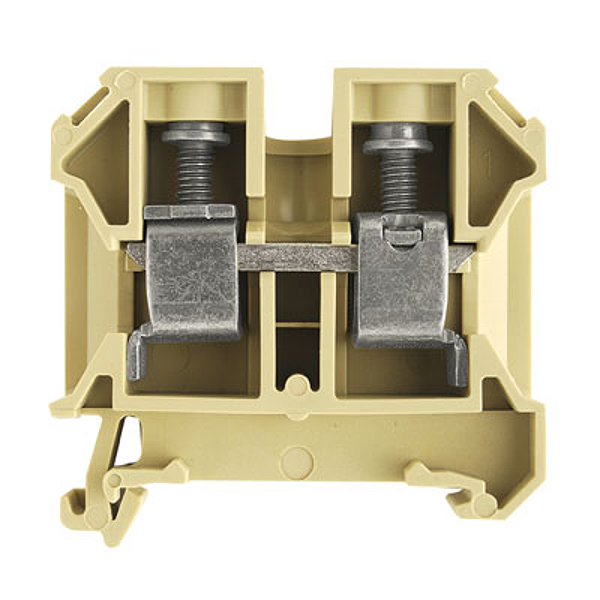

Weidmueller 0380660000
SAK 16/35 PA
SAK-серия, Проходная клемма, Расчетное сечение: 16 mm², Винтовое соединение, бежевый
По запросу. Пожалуйста, отправьте нам письмо, чтобы узнать цену и наличие.
"ucnguBrctvdgcxgt0eqo"
Описание
Технические характеристики
| Тип: | SAK 16/35 PA |
| Номер для заказа: | 0380660000 |
| Исполнение: | SAK-серия, Проходная клемма, Расчетное сечение: 16 mm², Винтовое соединение, бежевый |
| GTIN (EAN): | 4008190118204 |
| Кол.: | 50 Шт. |
| Ширина: | 12 мм |
| Ширина (в дюймах): | 0,472 inch |
| Высота: | 50 мм |
| Высота (в дюймах): | 1,969 inch |
| Глубина: | 57,5 мм |
| Глубина (дюймов): | 2,264 inch |
| Масса нетто: | 26,2 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 100 °C |
| Напряжение, класс C (CSA): | 600 V |
| Поперечное сечение провода, макс. (CSA): | 4 AWG |
| Поперечное сечение провода, мин. (CSA): | 14 AWG |
| Сертификат № (CSA): | 154685-1501714 |
| Ток, разм. C (CSA): | 87 A |
| Напряжение, класс C (UR): | 600 V |
| Разм. провода Заводская электропроводка, макс. (UR): | 4 AWG |
| Разм. провода Заводская электропроводка, мин. (UR): | 12 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR): | 4 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR): | 12 AWG |
| Сертификат № (UR): | E60693 |
| Ток, разм. С: | 80 A |
| Сертификат № (ATEX): | KEMA97ATEX1798U |
| Сертификат № (IECEX): | IECEXKEM06.0014U |
| Макс. напряжение (ATEX): | 690 V |
| Ток (ATEX): | 66 A |
| Поперечное сечение провода, макс. (ATEX): | 16 mm² |
| Макс. напряжение (IECEX): | 690 V |
| Ток (IECEX): | 66 A |
| Поперечное сечение провода, макс. (IECEX): | 16 mm² |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Обозначение EN 60079-7: | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU: | II 2 G D |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | справа |
| Проверенное на взрывозащищенность исполнение: | Нет |
| Исполнение: | Винтовое соединение, для привинчиваемой перемычки, с одной стороны открыт |
| Требуется концевая пластина: | Да |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 2 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Функция N: | Нет |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Расчетное сечение: | 16 mm² |
| Номинальное напряжение: | 1 000 V |
| Номинальный ток: | 76 A |
| Ток при макс. проводнике: | 76 A |
| Нормы: | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 0,42 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 2,43 W |
| Номинальное импульсное напряжение: | 8 кВ |
| Степень загрязнения: | 3 |
| Материал: | PA 66 |
| Цветовой код: | бежевый/желтый |
| Класс пожаростойкости UL 94: | V-2 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.: | 16 mm² |
| Величина момента затяжки для электрической отвертки, тип DMS: | 4 |
| Вид соединения: | Винтовое соединение |
| Диапазон зажима, макс.: | 16 mm² |
| Диапазон зажима, мин.: | 2,5 mm² |
| Длина зачистки изоляции: | 15 мм |
| Зажимной винт: | M 4 |
| Кабельный наконечник для обжима двух проводов, макс.: | 10 mm² |
| Кабельный наконечник для обжима двух проводов, мин.: | 1,5 mm² |
| Калибровая пробка согласно 60 947-1: | B6 |
| Количество соединений: | 2 |
| Момент затяжки, макс.: | 2,64 Nm |
| Момент затяжки, мин.: | 2 Nm |
| Направление соединения: | боковая |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 6 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 12 |
| Размер лезвия: | 1,0 x 5,5 мм |
| Сечение подключаемого провода, гибкого, мин.: | 4 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 16 mm² |
| Сечение подсоединяемого провода, скрученный, макс.: | 16 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 4 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 4 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Соответствовать |
| Тип: | SAK 16/35 PA |
| Номер для заказа: | 0380660000 |
| Исполнение: | SAK-серия, Проходная клемма, Расчетное сечение: 16 mm², Винтовое соединение, бежевый |
| GTIN (EAN): | 4008190118204 |
| Кол.: | 50 Шт. |
| Ширина: | 12 мм |
| Ширина (в дюймах): | 0,472 inch |
| Высота: | 50 мм |
| Высота (в дюймах): | 1,969 inch |
| Глубина: | 57,5 мм |
| Глубина (дюймов): | 2,264 inch |
| Масса нетто: | 26,2 g |
| Температура хранения, макс.: | 40 °C |
| Температура хранения, мин.: | 10 °C |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Температура хранения: | 10 °C...40 °C |
| Температура при длительном использовании, мин.: | -50 °C |
| Температура при длительном использовании, макс.: | 100 °C |
| Напряжение, класс C (CSA): | 600 V |
| Поперечное сечение провода, макс. (CSA): | 4 AWG |
| Поперечное сечение провода, мин. (CSA): | 14 AWG |
| Сертификат № (CSA): | 154685-1501714 |
| Ток, разм. C (CSA): | 87 A |
| Напряжение, класс C (UR): | 600 V |
| Разм. провода Заводская электропроводка, макс. (UR): | 4 AWG |
| Разм. провода Заводская электропроводка, мин. (UR): | 12 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR): | 4 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR): | 12 AWG |
| Сертификат № (UR): | E60693 |
| Ток, разм. С: | 80 A |
| Сертификат № (ATEX): | KEMA97ATEX1798U |
| Сертификат № (IECEX): | IECEXKEM06.0014U |
| Макс. напряжение (ATEX): | 690 V |
| Ток (ATEX): | 66 A |
| Поперечное сечение провода, макс. (ATEX): | 16 mm² |
| Макс. напряжение (IECEX): | 690 V |
| Ток (IECEX): | 66 A |
| Поперечное сечение провода, макс. (IECEX): | 16 mm² |
| Температурный диапазон вставки: | Диапазон температур применения, см. свидетельство об испытании образца на соответствие нормам ЕС/IECEx-Сертификат соответствия |
| Обозначение EN 60079-7: | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU: | II 2 G D |
| Вид монтажа: | зафиксированный |
| Количество одинаковых клемм: | 1 |
| Открытые страницы: | справа |
| Проверенное на взрывозащищенность исполнение: | Нет |
| Исполнение: | Винтовое соединение, для привинчиваемой перемычки, с одной стороны открыт |
| Требуется концевая пластина: | Да |
| Количество независимых точек подключения: | 1 |
| Количество уровней: | 1 |
| Количество контактных гнезд на уровень: | 2 |
| Количество потенциалов на уровень: | 1 |
| Уровни с внутр. перемычками: | Нет |
| Соединение PE: | Нет |
| Рейка: | TS 35 |
| Функция N: | Нет |
| Функция PE: | Нет |
| Функция PEN: | Нет |
| Расчетное сечение: | 16 mm² |
| Номинальное напряжение: | 1 000 V |
| Номинальный ток: | 76 A |
| Ток при макс. проводнике: | 76 A |
| Нормы: | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x: | 0,42 mΩ |
| Потери мощности по стандарту IEC 60947-7-x: | 2,43 W |
| Номинальное импульсное напряжение: | 8 кВ |
| Степень загрязнения: | 3 |
| Материал: | PA 66 |
| Цветовой код: | бежевый/желтый |
| Класс пожаростойкости UL 94: | V-2 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.: | 16 mm² |
| Величина момента затяжки для электрической отвертки, тип DMS: | 4 |
| Вид соединения: | Винтовое соединение |
| Диапазон зажима, макс.: | 16 mm² |
| Диапазон зажима, мин.: | 2,5 mm² |
| Длина зачистки изоляции: | 15 мм |
| Зажимной винт: | M 4 |
| Кабельный наконечник для обжима двух проводов, макс.: | 10 mm² |
| Кабельный наконечник для обжима двух проводов, мин.: | 1,5 mm² |
| Калибровая пробка согласно 60 947-1: | B6 |
| Количество соединений: | 2 |
| Момент затяжки, макс.: | 2,64 Nm |
| Момент затяжки, мин.: | 2 Nm |
| Направление соединения: | боковая |
| Поперечное сечение подключаемого провода AWG, макс.: | AWG 6 |
| Поперечное сечение подключаемого провода AWG, мин.: | AWG 12 |
| Размер лезвия: | 1,0 x 5,5 мм |
| Сечение подключаемого провода, гибкого, мин.: | 4 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс.: | 16 mm² |
| Сечение подсоединяемого провода, скрученный, макс.: | 16 mm² |
| Сечение подсоединяемого провода, скрученный, мин.: | 4 mm² |
| Сечение соединения проводов, твердое ядро, макс.: | 16 mm² |
| Сечение соединения проводов, твердое ядро, мин.: | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.: | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.: | 4 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.: | 16 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.: | 4 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| UNSPSC: | 30-21-18-11 |
| ROHS: | Соответствовать |
