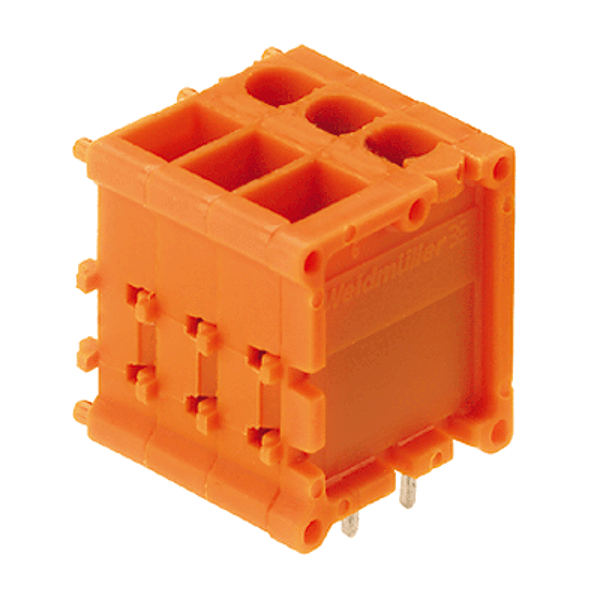

Weidmueller 1850270000
TOP1.5GS 06/180 5.08 OR EEXE
Bornes para circuito impreso, 5.08 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 4.5 mm, estañado, naranja, Conexión TOP, Sección de embornado, máx. : 2.5 mm², Caja
Bajo pedido. Envíenos un correo electrónico para consultar el precio y la disponibilidad.
"ucnguBrctvdgcxgt0eqo"
Descripción
Parámetros técnicos
| Tipo: | TOP1.5GS 06/180 5.08 OR EEXE |
| Código: | 1850270000 |
| Versión: | Bornes para circuito impreso, 5.08 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 4.5 mm, estañado, naranja, Conexión TOP, Sección de embornado, máx. : 2.5 mm², Caja |
| GTIN (EAN): | 4032248407866 |
| Cantidad: | 50 Pieza |
| Embalaje: | Caja |
| Anchura: | 34,68 |
| Anchura (pulgadas): | 1,365 inch |
| Altura: | 24 mm |
| Altura (pulgadas): | 0,945 inch |
| Altura construcción baja: | 19,5 mm |
| Profundidad: | 18,5 mm |
| Profundidad (pulgadas): | 0,728 inch |
| Peso neto: | 21,48 g |
| Familia del producto: | OMNIMATE Signal - Serie TOP1.5GS |
| Técnica de conexión de conductores: | Conexión TOP |
| Montaje sobre placas c.i.: | Conexión por soldadura THT |
| Dirección de salida de conductor: | 180° |
| Paso en mm (P): | 5,08 mm |
| Paso en pulgadas (P): | 0,2 inch |
| Número de polos: | 6 |
| disponible por parte del cliente: | No |
| Número de series: | 1 |
| Longitud del terminal de soldadura (l): | 4,5 mm |
| Dimensiones del pin de soldadura: | 0,8 x 1,0 mm |
| Diámetro de la perforación (D): | 1,3 mm |
| Tolerancia de diámetro de la perforación (D): | + 0,1 mm |
| Número de terminales de soldadura por polo: | 2 |
| Punta de destornillador: | 0,6 x 3,5 |
| Punta de destornillador normativa: | DIN 5264 |
| Par de apriete, min.: | 0,4 Nm |
| Par de apriete, max.: | 0,5 Nm |
| Tornillo de apriete: | M 2,5 |
| Longitud de desaislado: | 10 mm |
| L1 en mm: | 25,4 mm |
| L1 en pulgadas: | 1 inch |
| Protección contra contacto según DIN VDE 0470: | IP 20 |
| Protección contra contacto según DIN VDE 57106: | protección de dedos |
| Resistencia de paso: | 1,20 mΩ |
| Materiales aislantes: | PA |
| Color: | naranja |
| Carta de colores (similar): | RAL 2000 |
| Grupo de materiales aislantes: | I |
| Índice de resistencia al encaminamiento eléctrico (CTI): | ≥ 600 |
| Grado inflamabilidad según UL 94: | V-2 |
| Material de contacto: | CuZn |
| Superficie de contacto: | estañado |
| Estructura de capas de la conexión por soldadura: | 1.5...3 µm Ni / 4...6 µm Sn |
| Temperatura de almacenamiento, min.: | -25 °C |
| Temperatura de almacenamiento, max.: | 50 °C |
| humedad relativa máx. de almacenamiento: | 70 % |
| Temperatura de servicio, min.: | -50 °C |
| Temperatura de servicio, max.: | 100 °C |
| Gama de temperatura, montaje, min.: | -25 °C |
| Gama de temperatura, montaje, max.: | 100 °C |
| Sección de embornado, mín.: | 0,13 mm² |
| Sección de embornado, máx.: | 2,5 mm² |
| Sección de conexión del conductor AWG, min.: | AWG 26 |
| Sección de conexión del conductor AWG, máx.: | AWG 14 |
| Rígido, mín. H05(07) V-U: | 0,5 mm² |
| Rígido, máx. H05(07) V-U: | 2,5 mm² |
| Flexible, mín. H05(07) V-K: | 0,5 mm² |
| Flexible, máx. H05(07) V-K: | 2,5 mm² |
| con term. tub. con aislamiento DIN 46 228/4,mín.: | 0,5 mm² |
| con term. tub. con aislamiento DIN 46 228/4,máx: | 2,5 mm² |
| con terminal tubular, DIN 46228 pt 1, mín.: | 0,5 mm² |
| con terminal tubular según DIN 46 228/1, máx.: | 2,5 mm² |
| Calibre macho de conformidad con la norma EN 60999 a x b; ø: | 2,4 mm x 1,5 mm |
| Tipo: | conductor fino |
| nominal: | 0,5 mm² |
| nominal: | 12 mm |
| nominal: | 10 mm |
| Tipo: | conductor fino |
| nominal: | 0,75 mm² |
| nominal: | 12 mm |
| nominal: | 10 mm |
| Tipo: | conductor fino |
| nominal: | 1 mm² |
| nominal: | 12 mm |
| nominal: | 10 mm |
| Tipo: | conductor fino |
| nominal: | 1,5 mm² |
| nominal: | 10 mm |
| nominal: | 12 mm |
| Tipo: | conductor fino |
| nominal: | 2,5 mm² |
| nominal: | 10 mm |
| Texto de referencia: | La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal., El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P) |
| Sección de embornado máx.: | 2,5 mm² |
| testado según la norma: | IEC 60664-1, IEC 61984 |
| Resistencia a corrientes de corta duración: | 3 x 1s mit 120 A |
| Embalaje: | Caja |
| Longitud de VPE: | 45 mm |
| Anchura VPE: | 130 mm |
| Altura de VPE: | 200 mm |
| ETIM 6.0: | EC002643 |
| ETIM 7.0: | EC002643 |
| eClass 9.0: | 27-44-04-01 |
| eClass 9.1: | 27-44-04-01 |
| eClass 10.0: | 27-44-04-01 |
| UNSPSC: | 30-21-18-01 |
| Conformidad con IPC: | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| ROHS: | Conformidad |
| Tipo: | TOP1.5GS 06/180 5.08 OR EEXE |
| Código: | 1850270000 |
| Versión: | Bornes para circuito impreso, 5.08 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 4.5 mm, estañado, naranja, Conexión TOP, Sección de embornado, máx. : 2.5 mm², Caja |
| GTIN (EAN): | 4032248407866 |
| Cantidad: | 50 Pieza |
| Embalaje: | Caja |
| Anchura: | 34,68 |
| Anchura (pulgadas): | 1,365 inch |
| Altura: | 24 mm |
| Altura (pulgadas): | 0,945 inch |
| Altura construcción baja: | 19,5 mm |
| Profundidad: | 18,5 mm |
| Profundidad (pulgadas): | 0,728 inch |
| Peso neto: | 21,48 g |
| Familia del producto: | OMNIMATE Signal - Serie TOP1.5GS |
| Técnica de conexión de conductores: | Conexión TOP |
| Montaje sobre placas c.i.: | Conexión por soldadura THT |
| Dirección de salida de conductor: | 180° |
| Paso en mm (P): | 5,08 mm |
| Paso en pulgadas (P): | 0,2 inch |
| Número de polos: | 6 |
| disponible por parte del cliente: | No |
| Número de series: | 1 |
| Longitud del terminal de soldadura (l): | 4,5 mm |
| Dimensiones del pin de soldadura: | 0,8 x 1,0 mm |
| Diámetro de la perforación (D): | 1,3 mm |
| Tolerancia de diámetro de la perforación (D): | + 0,1 mm |
| Número de terminales de soldadura por polo: | 2 |
| Punta de destornillador: | 0,6 x 3,5 |
| Punta de destornillador normativa: | DIN 5264 |
| Par de apriete, min.: | 0,4 Nm |
| Par de apriete, max.: | 0,5 Nm |
| Tornillo de apriete: | M 2,5 |
| Longitud de desaislado: | 10 mm |
| L1 en mm: | 25,4 mm |
| L1 en pulgadas: | 1 inch |
| Protección contra contacto según DIN VDE 0470: | IP 20 |
| Protección contra contacto según DIN VDE 57106: | protección de dedos |
| Resistencia de paso: | 1,20 mΩ |
| Materiales aislantes: | PA |
| Color: | naranja |
| Carta de colores (similar): | RAL 2000 |
| Grupo de materiales aislantes: | I |
| Índice de resistencia al encaminamiento eléctrico (CTI): | ≥ 600 |
| Grado inflamabilidad según UL 94: | V-2 |
| Material de contacto: | CuZn |
| Superficie de contacto: | estañado |
| Estructura de capas de la conexión por soldadura: | 1.5...3 µm Ni / 4...6 µm Sn |
| Temperatura de almacenamiento, min.: | -25 °C |
| Temperatura de almacenamiento, max.: | 50 °C |
| humedad relativa máx. de almacenamiento: | 70 % |
| Temperatura de servicio, min.: | -50 °C |
| Temperatura de servicio, max.: | 100 °C |
| Gama de temperatura, montaje, min.: | -25 °C |
| Gama de temperatura, montaje, max.: | 100 °C |
| Sección de embornado, mín.: | 0,13 mm² |
| Sección de embornado, máx.: | 2,5 mm² |
| Sección de conexión del conductor AWG, min.: | AWG 26 |
| Sección de conexión del conductor AWG, máx.: | AWG 14 |
| Rígido, mín. H05(07) V-U: | 0,5 mm² |
| Rígido, máx. H05(07) V-U: | 2,5 mm² |
| Flexible, mín. H05(07) V-K: | 0,5 mm² |
| Flexible, máx. H05(07) V-K: | 2,5 mm² |
| con term. tub. con aislamiento DIN 46 228/4,mín.: | 0,5 mm² |
| con term. tub. con aislamiento DIN 46 228/4,máx: | 2,5 mm² |
| con terminal tubular, DIN 46228 pt 1, mín.: | 0,5 mm² |
| con terminal tubular según DIN 46 228/1, máx.: | 2,5 mm² |
| Calibre macho de conformidad con la norma EN 60999 a x b; ø: | 2,4 mm x 1,5 mm |
| Tipo: | conductor fino |
| nominal: | 0,5 mm² |
| nominal: | 12 mm |
| nominal: | 10 mm |
| Tipo: | conductor fino |
| nominal: | 0,75 mm² |
| nominal: | 12 mm |
| nominal: | 10 mm |
| Tipo: | conductor fino |
| nominal: | 1 mm² |
| nominal: | 12 mm |
| nominal: | 10 mm |
| Tipo: | conductor fino |
| nominal: | 1,5 mm² |
| nominal: | 10 mm |
| nominal: | 12 mm |
| Tipo: | conductor fino |
| nominal: | 2,5 mm² |
| nominal: | 10 mm |
| Texto de referencia: | La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal., El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P) |
| Sección de embornado máx.: | 2,5 mm² |
| testado según la norma: | IEC 60664-1, IEC 61984 |
| Resistencia a corrientes de corta duración: | 3 x 1s mit 120 A |
| Embalaje: | Caja |
| Longitud de VPE: | 45 mm |
| Anchura VPE: | 130 mm |
| Altura de VPE: | 200 mm |
| ETIM 6.0: | EC002643 |
| ETIM 7.0: | EC002643 |
| eClass 9.0: | 27-44-04-01 |
| eClass 9.1: | 27-44-04-01 |
| eClass 10.0: | 27-44-04-01 |
| UNSPSC: | 30-21-18-01 |
| Conformidad con IPC: | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| ROHS: | Conformidad |
Parámetros logísticos
| ECCN: | |
| País de origen: | |
| EAN: | |
| Peso: | 0,021 kg |
| Longitud: | 0,00 m |
| Anchura: | 0,00 m |
| Altura: | 0,00 m |
