Producto
Weidmueller
1156640000
BUZ 10.16IT/04/180MF4 AG BK BX
Solicitar una oferta

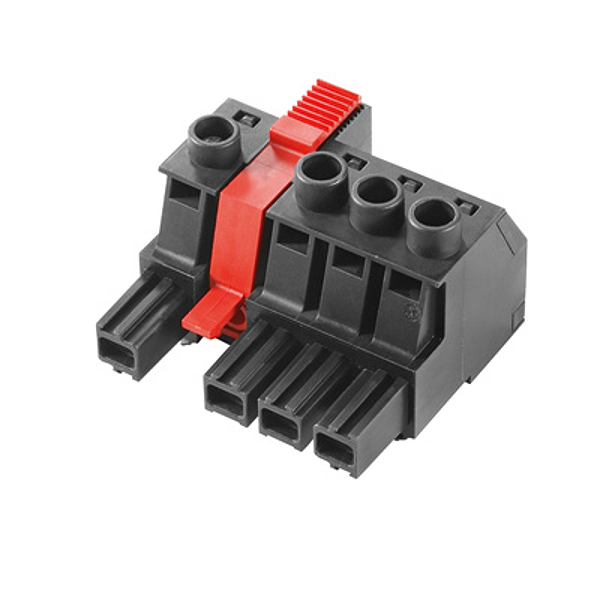

Derechos autor imagen: Weidmueller
Weidmueller 1156640000
BUZ 10.16IT/04/180MF4 AG BK BX
Conector para placa c.i., enchufe hembra, 10.16 mm, Número de polos: 4, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 16 mm², Caja
Bajo pedido. Envíenos un correo electrónico para consultar el precio y la disponibilidad.
"ucnguBrctvdgcxgt0eqo"
Descripción
Parámetros técnicos
| Tipo: | BUZ 10.16IT/04/180MF4 AG BK BX |
| Código: | 1156640000 |
| Versión: | Conector para placa c.i., enchufe hembra, 10.16 mm, Número de polos: 4, 180°, Conexión brida-tornillo, Sección de embornado, máx. : 16 mm², Caja |
| GTIN (EAN): | 4032248943616 |
| Cantidad: | 18 Pieza |
| Embalaje: | Caja |
| Anchura: | 51,9 mm |
| Anchura (pulgadas): | 2,043 inch |
| Altura: | 36 mm |
| Altura (pulgadas): | 1,417 inch |
| Profundidad: | 52,3 mm |
| Profundidad (pulgadas): | 2,059 inch |
| Peso neto: | 56,822 g |
| Familia del producto: | OMNIMATE Power - Serie BU/SU 10.16IT |
| Tipo de conexión: | Conexión de campo |
| Técnica de conexión de conductores: | Conexión brida-tornillo |
| Paso en mm (P): | 10,16 mm |
| Paso en pulgadas (P): | 0,4 inch |
| Dirección de salida de conductor: | 180° |
| Número de polos: | 4 |
| L1 en mm: | 40,64 mm |
| L1 en pulgadas: | 1,6 inch |
| Número de series: | 1 |
| Número de filas de polos: | 1 |
| Sección nominal: | 16 mm² |
| Protección contra contacto según DIN VDE 57106: | protección de dedos |
| Protección contra contacto según DIN VDE 0470: | IP 20 |
| Resistencia de paso: | 4,50 mΩ |
| Codificable: | Sí |
| Longitud de desaislado: | 12 mm |
| Par de apriete, min.: | 1,2 Nm |
| Par de apriete, max.: | 1,5 Nm |
| Tornillo de apriete: | M 4 |
| Punta de destornillador: | 1,0 x 5,5 |
| Punta de destornillador normativa: | DIN 5264, ISO 8764/2-PZ |
| Ciclos de enchufado: | ≤ 50 |
| Fuerza de inserción/polo, máx.: | 14,5 N |
| Fuerza de extracción/polo, máx.: | 14,5 N |
| Materiales aislantes: | PA GF |
| Color: | negro |
| Carta de colores (similar): | RAL 9011 |
| Grupo de materiales aislantes: | I |
| Índice de resistencia al encaminamiento eléctrico (CTI): | ≥ 600 |
| Grado inflamabilidad según UL 94: | V-0 |
| GWFI: | 960 °C |
| Material de contacto: | Aleación de cobre |
| Superficie de contacto: | Plateado |
| Estructura de capas del contacto del conector: | ≥ 3 µm Ag |
| Temperatura de almacenamiento, min.: | -40 °C |
| Temperatura de almacenamiento, max.: | 70 °C |
| Temperatura de servicio, min.: | -50 °C |
| Temperatura de servicio, max.: | 130 °C |
| Gama de temperatura, montaje, min.: | -25 °C |
| Gama de temperatura, montaje, max.: | 130 °C |
| Sección de embornado, mín.: | 0,2 mm² |
| Sección de embornado, máx.: | 16 mm² |
| Sección de conexión del conductor AWG, min.: | AWG 22 |
| Sección de conexión del conductor AWG, máx.: | AWG 4 |
| Rígido, mín. H05(07) V-U: | 0,2 mm² |
| Rígido, máx. H05(07) V-U: | 16 mm² |
| Semirrígido, mín H07V-R: | 6 mm² |
| semirrígido, máx. H07V-R: | 16 mm² |
| Flexible, mín. H05(07) V-K: | 0,5 mm² |
| Flexible, máx. H05(07) V-K: | 16 mm² |
| con term. tub. con aislamiento DIN 46 228/4,mín.: | 0,25 mm² |
| con term. tub. con aislamiento DIN 46 228/4,máx: | 16 mm² |
| con terminal tubular, DIN 46228 pt 1, mín.: | 0,25 mm² |
| con terminal tubular según DIN 46 228/1, máx.: | 16 mm² |
| Calibre macho de conformidad con la norma EN 60999 a x b; ø: | 5.3mm (B6) |
| Tipo: | conductor fino |
| nominal: | 0,5 mm² |
| nominal: | 14 mm |
| Tipo: | conductor fino |
| nominal: | 1 mm² |
| nominal: | 15 mm |
| Tipo: | conductor fino |
| nominal: | 1,5 mm² |
| nominal: | 15 mm |
| nominal: | 12 mm |
| Tipo: | conductor fino |
| nominal: | 0,75 mm² |
| nominal: | 14 mm |
| Tipo: | conductor fino |
| nominal: | 2,5 mm² |
| nominal: | 14 mm |
| nominal: | 12 mm |
| Tipo: | conductor fino |
| nominal: | 4 mm² |
| nominal: | 12 mm |
| nominal: | 14 mm |
| Tipo: | conductor fino |
| nominal: | 6 mm² |
| nominal: | 14 mm |
| nominal: | 12 mm |
| Tipo: | conductor fino |
| nominal: | 10 mm² |
| nominal: | 12 mm |
| nominal: | 15 mm |
| Tipo: | conductor fino |
| nominal: | 16 mm² |
| nominal: | 12 mm |
| nominal: | 15 mm |
| Texto de referencia: | La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal. |
| Sección de embornado máx.: | 16 mm² |
| testado según la norma: | IEC 60664-1, IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C): | 78,3 A |
| Corriente nominal, número de polos máx. (Tu=20 °C): | 67,9 A |
| Corriente nominal, número de polos mín. (Tu=40 °C): | 70,6 A |
| Corriente nominal, número de polos máx. (Tu=40 °C): | 61,3 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2: | 1.000 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2: | 1.000 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3: | 1.000 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2: | 6 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2: | 8 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3: | 8 kV |
| Resistencia a corrientes de corta duración: | 3 x 1s mit 1000 A |
| Distancia de fuga, mín.: | 15,1 mm |
| Distancia mín.: | 15,1 mm |
| Núm. de certificación (CSA): | 200039-1121690 |
| Tensión nominal (Use Group B / CSA): | 600 V |
| Tensión nominal (Use Group C / CSA): | 600 V |
| Tensión nominal (Use group D / CSA): | 600 V |
| Intensidad nominal (Use Group B / CSA): | 60 A |
| Intensidad nominal (Use Group C / CSA): | 60 A |
| Intensidad nominal (Use Group D / CSA): | 5 A |
| Sección de conexión del conductor AWG, mín.: | AWG 22 |
| Sección de conexión del conductor AWG, máx.: | AWG 4 |
| Referencia para valores de homologación: | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Núm. de certificación (cURus): | E60693 |
| Tensión nominal (Use Group B / UL 1059): | 600 V |
| Tensión nominal (Use Group C / UL 1059): | 600 V |
| Tensión nominal (Use Group D / UL 1059): | 600 V |
| Intensidad nominal (Use Group B / UL 1059): | 60 A |
| Intensidad nominal (Use Group C / UL 1059): | 60 A |
| Intensidad nominal (Use Group D / UL 1059): | 5 A |
| Sección de conexión del conductor AWG, mín.: | AWG 22 |
| Sección de conexión del conductor AWG, máx.: | AWG 4 |
| Referencia para valores de homologación: | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Embalaje: | Caja |
| Longitud de VPE: | 54 mm |
| Anchura VPE: | 135 mm |
| Altura de VPE: | 350 mm |
| ETIM 6.0: | EC002638 |
| ETIM 7.0: | EC002638 |
| eClass 9.0: | 27-44-03-09 |
| eClass 9.1: | 27-44-03-09 |
| eClass 10.0: | 27-44-03-09 |
| Conformidad con IPC: | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| ROHS: | Conformidad |
