Producto
Leuze electronic
547959
MSI-TR1B-02
Solicitar una oferta
Derechos autor imagen: Leuze electronic

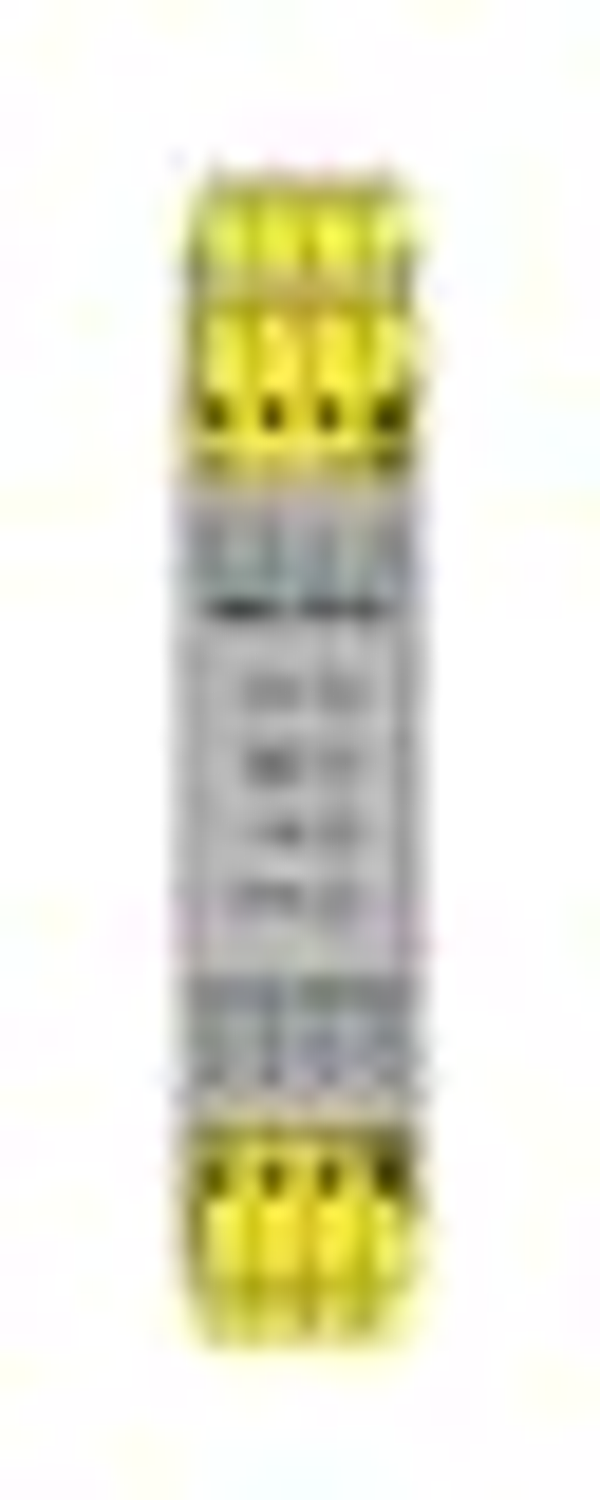

Leuze electronic 547959
MSI-TR1B-02
MSI-TR1B-02 - Módulo de seguridad
Bajo pedido. Envíenos un correo electrónico para consultar el precio y la disponibilidad.
"ucnguBrctvdgcxgt0eqo"
Descripción
Parámetros técnicos
| Serie: | MSI-TB |
| Funciones: | Prueba de función periódica, Monitorización de contactores (EDM), seleccionable, Rearme manual/automático (RES), seleccionable, Salida de señalización ERROR, Salida de señalización SAFETY ON |
| Rearranque: | Automático, Manual |
| Tipo: | 2, IEC/EN 61496 |
| SIL: | 1, IEC 61508 |
| SILCL: | 1, IEC/EN 62061 |
| Performance Level (PL): | Hasta c, EN ISO 13849-1 |
| MTTFd: | 78 Años, EN ISO 13849-1 |
| PFHD: | 8,8E-08 por hora |
| Duración de utilización: | 20 Años, EN ISO 13849-1 |
| Categoría: | 2, EN ISO 13849 |
| Circuito de protección: | Protección contra polarización inversa, Protección contra cortocircuito |
| Tensión de alimentación UB: | 24 V, CC, -20 ... 20 % |
| Consumo de corriente, máx.: | 200 mA, Sin carga externa |
| Ondulación residual: | -15 ... 15 % |
| Protección de espacios peligrosos: | Externa con máximo 3,15 A de acción semiretardada |
| Número de entradas digitales: | 4 Unidad(es) |
| Tipo: | Entrada digital |
| Tensión de conmutación high, mín.: | 18,2 V |
| Tensión de conmutación low, máx.: | 2,5 V |
| Tensión de conmutación, típ.: | 23 V |
| Tipo de tensión: | CC |
| Función: | Entrada de control para monitorización de contactores (EDM) |
| Función: | Entrada de control, receptor |
| Función: | Entrada de control RES/Start |
| Función: | Entrada de control, reinicio |
| Función: | Entrada de control rearme manual |
| Número de salidas de seguridad (OSSD): | 2 Unidad(es) |
| Número de salidas digitales: | 3 Unidad(es) |
| Tipo: | Salida de seguridad OSSD |
| Tipo de tensión: | CC |
| Carga de corriente, máx.: | 2.000 mA |
| Elemento de conmutación: | Relé, Contacto NA |
| Elemento de conmutación: | Relé, Contacto NA |
| Tipo: | Salida digital |
| Tensión de conmutación high, mín.: | 18,2 V |
| Tensión de conmutación low, máx.: | 2,5 V |
| Tensión de conmutación, típ.: | 23 V |
| Tipo de tensión: | CC |
| Elemento de conmutación: | Transistor, PNP |
| Función: | Salida de señalización SAFETY ON |
| Elemento de conmutación: | Transistor, PNP |
| Función: | Salida de señalización ERROR |
| Elemento de conmutación: | Transistor, PNP |
| Función: | Salida de señalización de prueba (emisor) |
| Tiempo de respuesta: | 20 ms |
| Retardo de conexión: | 2 s |
| Tiempo de respuesta del sensor a solicitud de test: | 0,5 ... 60 ms |
| Número de conexiones: | 1 Unidad(es) |
| Función: | Alimentación de tensión, Conexión con el equipo |
| Tipo de conexión: | Borne |
| Tipo de borne: | Borne de muelle |
| Número de polos: | 16 polos |
| Secciones de conexión: | 0,2 hasta 1,5 mm² |
| Dimensiones (An x Al x L): | 22,5 mm x 111 mm x 114,1 mm |
| Material de carcasa: | Plástico, Poliamida PA sin reforzar |
| Peso neto: | 200 g |
| Color de carcasa: | Gris |
| Tipo de fijación: | Fijación de resorte |
| Tipo de indicación: | LED |
| Número de LED: | 4 Unidad(es) |
| Temperatura ambiente en servicio: | -30 ... 60 °C |
| Temperatura ambiente en almacén: | -40 ... 70 °C |
| Humedad del aire relativa (sin condensación): | 0 ... 95 % |
| Índice de protección: | IP 40 |
| Clase de seguridad: | II |
| Certificaciones: | TÜV Süd, c TÜV Rheinland US |
| Patentes de EE.UU.: | US 6,418,546 B |
| Número de arancel: | 85371098 |
| eCl@ss 8.0: | 27371819 |
| eCl@ss 9.0: | 27371819 |
| ETIM 5.0: | EC001449 |
| ETIM 6.0: | EC001449 |
Parámetros logísticos
| ECCN: | |
| País de origen: | Deutschland |
| EAN: | |
| Peso: | 0,20 kg |
| Longitud: | 0,00 m |
| Anchura: | 0,00 m |
| Altura: | 0,00 m |
