Produkt
Weidmueller
2566380000
UR20-FBC-PN-IRT-V2
Anfrage senden

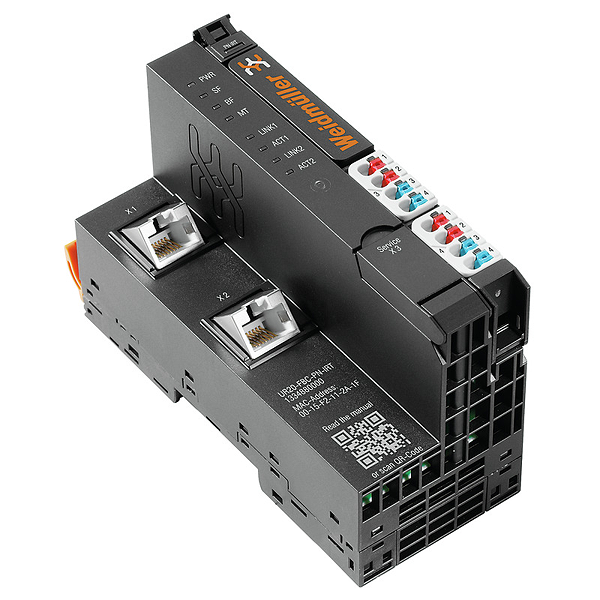

Urheberrecht Bild: Weidmueller
Weidmueller 2566380000
UR20-FBC-PN-IRT-V2
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | UR20-FBC-PN-IRT-V2 |
| Best.-Nr.: | 2566380000 |
| Ausführung: | Remote-IO-Feldbus-Koppler, IP20, Ethernet, PROFINET IRT |
| GTIN (EAN): | 4050118576030 |
| VPE: | 1 Stück |
| Breite: | 52 |
| Breite (inch): | 2,047 inch |
| Höhe: | 120 mm |
| Höhe (inch): | 4,724 inch |
| Tiefe: | 76 mm |
| Tiefe (inch): | 2,992 inch |
| Befestigungsmaß Höhe: | 128 mm |
| Nettogewicht: | 247 g |
| Betriebstemperatur, max.: | 60 °C |
| Betriebstemperatur, min.: | -20 °C |
| Lagertemperatur, max.: | 85 °C |
| Lagertemperatur, min.: | -40 °C |
| Betriebstemperatur: | -20 °C ... +60 °C |
| Lagertemperatur: | -40 °C ... +85 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Luftdruck (Betrieb): | ≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2 |
| Luftdruck (Lagerung): | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftdruck (Transport): | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Betrieb): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Lagerung): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Transport): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Prüfspannung: | 500 V |
| Schock: | 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27 |
| Verschmutzungsgrad: | 2 |
| Vibrationsfestigkeit: | 5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6, 8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6 |
| Überspannungskategorie: | II |
| Anschlussart: | PUSH IN |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG): | AWG 16 |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG): | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG): | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG): | AWG 26 |
| Anschluss: | 2 x RJ45-Steckverbinder |
| Diagnosedaten: | 1.485 Byte |
| Fast Startup: | Ja |
| Feldbusprotokoll: | PROFINET IRT |
| Konfigurationsschnittstelle: | Micro USB 2.0 |
| Modulart: | Buskoppler |
| Parameterdaten: | 1.485 Byte |
| Prozessdaten: | 1.024 Byte |
| Schnittstelle: | u-remote Systembus |
| max. Anzahl an Modulen: | 64 |
| Übertragungsrate Systembus, max.: | 48 Mbit/s |
| Einspeisestrom für IIN (Eingangsstrompfad) , max.: | 10 A |
| Einspeisestrom für IOUT (Ausgangsstrompfad) , max.: | 10 A |
| Einspeisestrom für System, max.: | 4 A |
| Stromaufnahme aus IIN (Power-Segment des Feldbuskopplers), typ.: | 100 mA |
| Versorgungsspannung: | 24 V DC +20 %/ -15 %, über den Systembus |
| Versorgungsspannung für Ausgänge: | 24 V DC +20 %/ -15 % |
| Versorgungsspannung für System und Eingänge: | 24 V DC +20 %/ -15 % |
| ETIM 6.0: | EC001603 |
| ETIM 7.0: | EC001603 |
| eClass 9.0: | 27-24-26-07 |
| eClass 9.1: | 27-24-26-07 |
| eClass 10.0: | 27-24-26-07 |
| ROHS: | Konform |
| Typ: | UR20-FBC-PN-IRT-V2 |
| Best.-Nr.: | 2566380000 |
| Ausführung: | Remote-IO-Feldbus-Koppler, IP20, Ethernet, PROFINET IRT |
| GTIN (EAN): | 4050118576030 |
| VPE: | 1 Stück |
| Breite: | 52 |
| Breite (inch): | 2,047 inch |
| Höhe: | 120 mm |
| Höhe (inch): | 4,724 inch |
| Tiefe: | 76 mm |
| Tiefe (inch): | 2,992 inch |
| Befestigungsmaß Höhe: | 128 mm |
| Nettogewicht: | 247 g |
| Betriebstemperatur, max.: | 60 °C |
| Betriebstemperatur, min.: | -20 °C |
| Lagertemperatur, max.: | 85 °C |
| Lagertemperatur, min.: | -40 °C |
| Betriebstemperatur: | -20 °C ... +60 °C |
| Lagertemperatur: | -40 °C ... +85 °C |
| REACH SVHC: | Lead 7439-92-1 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Luftdruck (Betrieb): | ≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2 |
| Luftdruck (Lagerung): | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftdruck (Transport): | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Betrieb): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Lagerung): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Transport): | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Prüfspannung: | 500 V |
| Schock: | 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27 |
| Verschmutzungsgrad: | 2 |
| Vibrationsfestigkeit: | 5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6, 8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6 |
| Überspannungskategorie: | II |
| Anschlussart: | PUSH IN |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG): | AWG 16 |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG): | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG): | AWG 16 |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG): | AWG 26 |
| Anschluss: | 2 x RJ45-Steckverbinder |
| Diagnosedaten: | 1.485 Byte |
| Fast Startup: | Ja |
| Feldbusprotokoll: | PROFINET IRT |
| Konfigurationsschnittstelle: | Micro USB 2.0 |
| Modulart: | Buskoppler |
| Parameterdaten: | 1.485 Byte |
| Prozessdaten: | 1.024 Byte |
| Schnittstelle: | u-remote Systembus |
| max. Anzahl an Modulen: | 64 |
| Übertragungsrate Systembus, max.: | 48 Mbit/s |
| Einspeisestrom für IIN (Eingangsstrompfad) , max.: | 10 A |
| Einspeisestrom für IOUT (Ausgangsstrompfad) , max.: | 10 A |
| Einspeisestrom für System, max.: | 4 A |
| Stromaufnahme aus IIN (Power-Segment des Feldbuskopplers), typ.: | 100 mA |
| Versorgungsspannung: | 24 V DC +20 %/ -15 %, über den Systembus |
| Versorgungsspannung für Ausgänge: | 24 V DC +20 %/ -15 % |
| Versorgungsspannung für System und Eingänge: | 24 V DC +20 %/ -15 % |
| ETIM 6.0: | EC001603 |
| ETIM 7.0: | EC001603 |
| eClass 9.0: | 27-24-26-07 |
| eClass 9.1: | 27-24-26-07 |
| eClass 10.0: | 27-24-26-07 |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,316 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
