Produkt
Weidmueller
2540680000
HV2700/2-M12 F
Anfrage senden

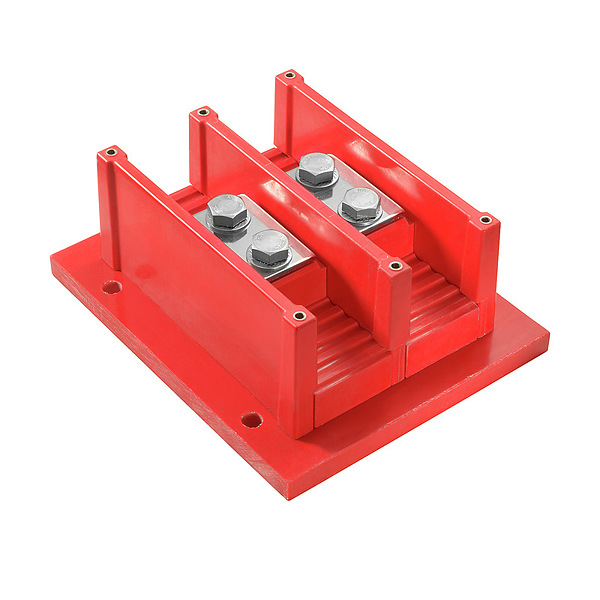

Urheberrecht Bild: Weidmueller
Weidmueller 2540680000
HV2700/2-M12 F
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | HV2700/2-M12 F |
| Best.-Nr.: | 2540680000 |
| GTIN (EAN): | 4050118554359 |
| VPE: | 1 Stück |
| Länge: | 220 mm |
| Länge (inch): | 8,661 inch |
| Breite: | 180 mm |
| Breite (inch): | 7,087 inch |
| Höhe: | 90 mm |
| Höhe (inch): | 3,543 inch |
| Befestigungsmaß Breite: | 155 mm |
| Befestigungsmaß Höhe: | 130 mm |
| Nettogewicht: | 3.300 g |
| Durchmesser: | 11 mm |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 140 °C |
| Bemessungsquerschnitt: | 185 mm² |
| Bemessungsspannung: | 2.700 V |
| Spannung mit TW Epoxidharz: | 2.700 V |
| Nennstrom: | 700 A |
| Strom bei max. Leiter: | 700 A |
| Normen: | EN 45545-1:2013, EN 45545-2:2013, EN 45545-5:2013, EN 50124-1:2015, EN 50125-1:2015, EN 50153:2014- 09, EN 50163:2005- 07, EN 60077-1-2:2002, EN 60529:2014- 09, EN 61373:2010, EN 62208:2011, EN 62262:2002 |
| Bemessungsstoßspannung: | 25 kV |
| Stoßspannung mit TW Expoxidharz: | 25 kV |
| Anzugsdrehmoment, max.: | 35 Nm |
| Anzugsdrehmoment, min.: | 33 Nm |
| Bolzengröße für Flachanschluss: | M 12 |
| Kabelschuh DIN 46 234: | 10...185 mm² |
| Klemmbereich, Bolzenanschluss, max.: | 185 mm² |
| Klemmbereich, Bolzenanschluss, min.: | 10 mm² |
| Spannung mit TW Epoxidharz: | 2.700 V |
| Stoßspannung mit TW Expoxidharz: | 25 kV |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | oben, unten |
| Anzahl Anschlüsse: | 4 |
| Anzugsdrehmoment, max.: | 35 Nm |
| Anzugsdrehmoment, min.: | 33 Nm |
| Bolzengröße für Flachanschluss: | M 12 |
| Kabelschuh DIN 46 234: | 10...185 mm² |
| Klemmbereich, Bolzenanschluss, max.: | 185 mm² |
| Klemmbereich, Bolzenanschluss, min.: | 10 mm² |
| Klemmbereich, max.: | 185 mm² |
| Klemmbereich, min.: | 10 mm² |
| Klemmschraube: | M 12 |
| Leiteranschlussquerschnitt, feinstdrähtig, max.: | 185 mm² |
| Leiteranschlussquerschnitt, feinstdrähtig, min.: | 10 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| Typ: | HV2700/2-M12 F |
| Best.-Nr.: | 2540680000 |
| GTIN (EAN): | 4050118554359 |
| VPE: | 1 Stück |
| Länge: | 220 mm |
| Länge (inch): | 8,661 inch |
| Breite: | 180 mm |
| Breite (inch): | 7,087 inch |
| Höhe: | 90 mm |
| Höhe (inch): | 3,543 inch |
| Befestigungsmaß Breite: | 155 mm |
| Befestigungsmaß Höhe: | 130 mm |
| Nettogewicht: | 3.300 g |
| Durchmesser: | 11 mm |
| Dauergebrauchstemperatur, min.: | -50 °C |
| Dauergebrauchstemperatur, max.: | 140 °C |
| Bemessungsquerschnitt: | 185 mm² |
| Bemessungsspannung: | 2.700 V |
| Spannung mit TW Epoxidharz: | 2.700 V |
| Nennstrom: | 700 A |
| Strom bei max. Leiter: | 700 A |
| Normen: | EN 45545-1:2013, EN 45545-2:2013, EN 45545-5:2013, EN 50124-1:2015, EN 50125-1:2015, EN 50153:2014- 09, EN 50163:2005- 07, EN 60077-1-2:2002, EN 60529:2014- 09, EN 61373:2010, EN 62208:2011, EN 62262:2002 |
| Bemessungsstoßspannung: | 25 kV |
| Stoßspannung mit TW Expoxidharz: | 25 kV |
| Anzugsdrehmoment, max.: | 35 Nm |
| Anzugsdrehmoment, min.: | 33 Nm |
| Bolzengröße für Flachanschluss: | M 12 |
| Kabelschuh DIN 46 234: | 10...185 mm² |
| Klemmbereich, Bolzenanschluss, max.: | 185 mm² |
| Klemmbereich, Bolzenanschluss, min.: | 10 mm² |
| Spannung mit TW Epoxidharz: | 2.700 V |
| Stoßspannung mit TW Expoxidharz: | 25 kV |
| Anschlussart: | Schraubanschluss |
| Anschlussrichtung: | oben, unten |
| Anzahl Anschlüsse: | 4 |
| Anzugsdrehmoment, max.: | 35 Nm |
| Anzugsdrehmoment, min.: | 33 Nm |
| Bolzengröße für Flachanschluss: | M 12 |
| Kabelschuh DIN 46 234: | 10...185 mm² |
| Klemmbereich, Bolzenanschluss, max.: | 185 mm² |
| Klemmbereich, Bolzenanschluss, min.: | 10 mm² |
| Klemmbereich, max.: | 185 mm² |
| Klemmbereich, min.: | 10 mm² |
| Klemmschraube: | M 12 |
| Leiteranschlussquerschnitt, feinstdrähtig, max.: | 185 mm² |
| Leiteranschlussquerschnitt, feinstdrähtig, min.: | 10 mm² |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 3,75 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
