Produkt
Weidmueller
2534460000
A4C 1.5 BR
Anfrage senden

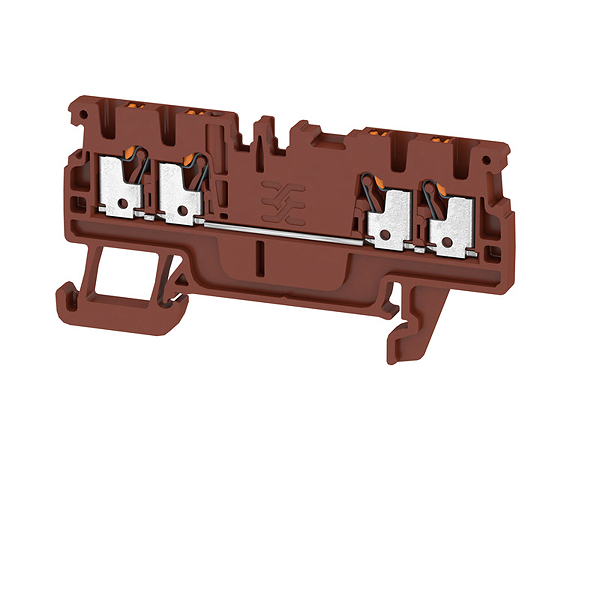

Urheberrecht Bild: Weidmueller
Weidmueller 2534460000
A4C 1.5 BR
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | A4C 1.5 BR |
| Best.-Nr.: | 2534460000 |
| Ausführung: | Durchgangs-Reihenklemme, PUSH IN, 1.5 mm², 500 V, 17.5 A, braun |
| GTIN (EAN): | 4050118546163 |
| VPE: | 100 Stück |
| Breite: | 3,5 mm |
| Breite (inch): | 0,138 inch |
| Höhe: | 67,5 mm |
| Höhe (inch): | 2,657 inch |
| Tiefe: | 33,5 mm |
| Tiefe (inch): | 1,319 inch |
| Tiefe inklusive Tragschiene: | 34 mm |
| Nettogewicht: | 5,57 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 1,5 mm² |
| Bemessungsspannung: | 500 V |
| Nennstrom: | 17,5 A |
| Strom bei max. Leiter: | 17,5 A |
| Normen: | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,83 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,56 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Überspannungskategorie: | III |
| Zertifikat-Nr. (ATEX): | TUEV16ATEX7909U |
| Zertifikat-Nr. (IECEX): | IECEXTUR16.0036U |
| Spannung max (ATEX): | 440 V |
| Strom (ATEX): | 15 A |
| Leiterquerschnitt max (ATEX): | 1.5 mm² |
| Spannung max (IECEX): | 440 V |
| Strom (IECEX): | 15 A |
| Leiterquerschnitt max (IECEX): | 1.5 mm² |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Leiterquerschnitt max (CSA): | 14 AWG |
| Leiterquerschnitt min (CSA): | 26 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr C (CSA): | 300 V |
| Spannung Gr D (CSA): | 600 V |
| Strom Gr B (CSA): | 13 A |
| Strom Gr C (CSA): | 13 A |
| Strom Gr D (CSA): | 5 A |
| Zertifikat-Nr. (CSA): | 200039-70089609 |
| Leitergr. Factory wiring max (cURus): | 14 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 14 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr B (cURus): | 300 V |
| Spannung Gr C (cURus): | 300 V |
| Spannung Gr D (cURus): | 600 V |
| Strom Gr B (cURus): | 13 A |
| Strom Gr C (cURus): | 13 A |
| Strom Gr D (cURus): | 5 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 8 mm |
| Anschlussart: | PUSH IN |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 4 |
| Klemmbereich, max.: | 1,5 mm² |
| Klemmbereich, min.: | 0,14 mm² |
| Klingenmaß: | 0,4 x 2,0 mm |
| Lehrdorn nach 60 947-1: | A1 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 14 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 0,5 mm² |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | braun |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Befestigungsart: | gerastet |
| Einbauhinweis: | Tragschiene |
| Montageart: | TS 35 |
| Offene Seiten: | rechts |
| mit Rastzapfen: | Nein |
| rastbar: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
| Typ: | A4C 1.5 BR |
| Best.-Nr.: | 2534460000 |
| Ausführung: | Durchgangs-Reihenklemme, PUSH IN, 1.5 mm², 500 V, 17.5 A, braun |
| GTIN (EAN): | 4050118546163 |
| VPE: | 100 Stück |
| Breite: | 3,5 mm |
| Breite (inch): | 0,138 inch |
| Höhe: | 67,5 mm |
| Höhe (inch): | 2,657 inch |
| Tiefe: | 33,5 mm |
| Tiefe (inch): | 1,319 inch |
| Tiefe inklusive Tragschiene: | 34 mm |
| Nettogewicht: | 5,57 g |
| Lagertemperatur, max.: | 40 °C |
| Lagertemperatur, min.: | 10 °C |
| Lagertemperatur: | 10 °C...40 °C |
| Dauergebrauchstemperatur, min.: | -60 °C |
| Dauergebrauchstemperatur, max.: | 130 °C |
| Bemessungsquerschnitt: | 1,5 mm² |
| Bemessungsspannung: | 500 V |
| Nennstrom: | 17,5 A |
| Strom bei max. Leiter: | 17,5 A |
| Normen: | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x: | 1,83 mΩ |
| Verlustleistung gemäß IEC 60947-7-x: | 0,56 W |
| Bemessungsstoßspannung: | 6 kV |
| Verschmutzungsgrad: | 3 |
| Überspannungskategorie: | III |
| Zertifikat-Nr. (ATEX): | TUEV16ATEX7909U |
| Zertifikat-Nr. (IECEX): | IECEXTUR16.0036U |
| Spannung max (ATEX): | 440 V |
| Strom (ATEX): | 15 A |
| Leiterquerschnitt max (ATEX): | 1.5 mm² |
| Spannung max (IECEX): | 440 V |
| Strom (IECEX): | 15 A |
| Leiterquerschnitt max (IECEX): | 1.5 mm² |
| Kennzeichnung EN 60079-7: | Ex eb II C Gb |
| Kennzeichnung Ex 2014/34/EU: | II 2 G D |
| Leiterquerschnitt max (CSA): | 14 AWG |
| Leiterquerschnitt min (CSA): | 26 AWG |
| Spannung Gr B (CSA): | 300 V |
| Spannung Gr C (CSA): | 300 V |
| Spannung Gr D (CSA): | 600 V |
| Strom Gr B (CSA): | 13 A |
| Strom Gr C (CSA): | 13 A |
| Strom Gr D (CSA): | 5 A |
| Zertifikat-Nr. (CSA): | 200039-70089609 |
| Leitergr. Factory wiring max (cURus): | 14 AWG |
| Leitergr. Factory wiring min (cURus): | 26 AWG |
| Leitergr. Field wiring max (cURus): | 14 AWG |
| Leitergr. Field wiring min (cURus): | 26 AWG |
| Spannung Gr B (cURus): | 300 V |
| Spannung Gr C (cURus): | 300 V |
| Spannung Gr D (cURus): | 600 V |
| Strom Gr B (cURus): | 13 A |
| Strom Gr C (cURus): | 13 A |
| Strom Gr D (cURus): | 5 A |
| Zertifikat-Nr. (cURus): | E60693 |
| Abisolierlänge: | 8 mm |
| Anschlussart: | PUSH IN |
| Anschlussrichtung: | oben |
| Anzahl Anschlüsse: | 4 |
| Klemmbereich, max.: | 1,5 mm² |
| Klemmbereich, min.: | 0,14 mm² |
| Klingenmaß: | 0,4 x 2,0 mm |
| Lehrdorn nach 60 947-1: | A1 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 14 |
| Leiteranschlussquerschnitt AWG, min.: | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: | 1 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min.: | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max.: | 1,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min.: | 0,5 mm² |
| Abschlussplatte erforderlich: | Ja |
| Anzahl der Potentiale: | 1 |
| Tragschiene: | TS 35 |
| Werkstoff: | Wemid |
| Farbe: | braun |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| Befestigungsart: | gerastet |
| Einbauhinweis: | Tragschiene |
| Montageart: | TS 35 |
| Offene Seiten: | rechts |
| mit Rastzapfen: | Nein |
| rastbar: | Nein |
| ETIM 6.0: | EC000897 |
| ETIM 7.0: | EC000897 |
| eClass 9.0: | 27-14-11-20 |
| eClass 9.1: | 27-14-11-20 |
| eClass 10.0: | 27-14-11-20 |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,006 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
