Produkt
Weidmueller
1612960000
STW S 5 SB GR
Anfrage senden

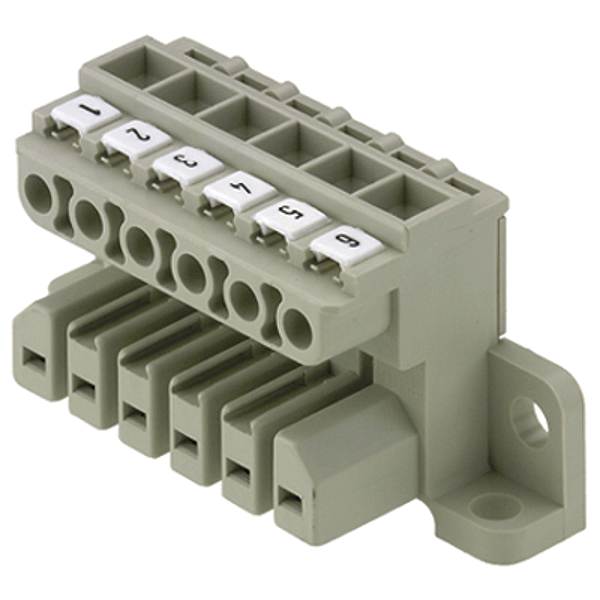

Urheberrecht Bild: Weidmueller
Weidmueller 1612960000
STW S 5 SB GR
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Typ: | STW S 5 SB GR |
| Best.-Nr.: | 1612960000 |
| Ausführung: | Leiterplattensteckverbinder, Buchsenstecker, 7.00 mm, Polzahl: 5, 90°, Zugbügelanschluss, Klemmbereich, max. : 4 mm², Box |
| GTIN (EAN): | 4008190401382 |
| VPE: | 10 Stück |
| Verpackung: | Box |
| Höhe: | 24 mm |
| Höhe (inch): | 0,945 inch |
| Tiefe: | 32,5 mm |
| Tiefe (inch): | 1,28 inch |
| Nettogewicht: | 30,9 g |
| Produktfamilie: | OMNIMATE Power - Serie STV |
| Anschlussart: | Feldanschluss |
| Leiteranschlusstechnik: | Zugbügelanschluss |
| Raster in mm (P): | 7 mm |
| Raster in Zoll (P): | 0,276 inch |
| Leiterabgangsrichtung: | 90° |
| Polzahl: | 5 |
| L1 in mm: | 28 mm |
| L1 in Zoll: | 1,102 inch |
| Anzahl Reihen: | 1 |
| Polreihenzahl: | 1 |
| Berührungsschutz nach DIN VDE 57 106: | fingersicher |
| Berührungsschutz nach DIN VDE 0470: | IP 20 |
| Durchgangswiderstand: | 1,80 mΩ |
| Kodierbar: | Ja |
| Abisolierlänge: | 9 mm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Klemmschraube: | M 3 |
| Schraubendreherklinge: | 0,6 x 3,5 |
| Schraubendreherklinge Norm: | DIN 5264 |
| Isolierstoff: | Wemid (PA) |
| Farbe: | kieselgrau |
| Farbtabelle (ähnlich): | RAL 7032 |
| Isolierstoffgruppe: | I |
| Kriechstromfestigkeit (CTI): | ≥ 600 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| GWIT: | 960 °C |
| GWFI: | 960 °C |
| Kontaktmaterial: | CuZn |
| Kontaktoberfläche: | versilbert |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 100 °C |
| Temperaturbereich Montage, min.: | -25 °C |
| Temperaturbereich Montage, max.: | 100 °C |
| Klemmbereich, min.: | 0,32 mm² |
| Klemmbereich, max.: | 4 mm² |
| Leiteranschlussquerschnitt AWG, min.: | AWG 22 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| eindrähtig, min. H05(07) V-U: | 0,5 mm² |
| eindrähtig, max. H05(07) V-U: | 4 mm² |
| feindrähtig, min. H05(07) V-K: | 0,5 mm² |
| feindrähtig, max. H05(07) V-K: | 4 mm² |
| mit AEH mit Kragen DIN 46 228/4, min.: | 0,5 mm² |
| mit AEH mit Kragen DIN 46 228/4, max.: | 4 mm² |
| m. Zwillings-Aderendhülse, DIN 46228 pt 1, min.: | 0,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, max.: | 4 mm² |
| Lehrdorn nach EN 60999 a x b; ø: | 2,8 mm x 2,2 mm |
| Typ: | feindrähtig |
| nominal: | 2,5 mm² |
| nominal: | 10 mm |
| Typ: | feindrähtig |
| nominal: | 4 mm² |
| nominal: | 12 mm |
| nominal: | 9 mm |
| Hinweistext: | Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein., Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen. |
| Klemmbereich, max.: | 4 mm² |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 32 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 28 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C): | 32 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C): | 24 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 1.000 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 500 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 500 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 6 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 6 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 6 kV |
| Kurzzeitstromfestigkeit: | 3 x 1s mit 340 A |
| Nennspannung (Use group B / CSA): | 300 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group B / CSA): | 25 A |
| Nennstrom (Use group D / CSA): | 25 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 20 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Bemessungsspannung (UL 1977): | 600 V |
| Bemessungsstrom (UL 1977): | 25 A |
| AWG-Leiter, min. (UL 1977): | 22 |
| AWG-Leiter, max. (UL1977): | 12 |
| Verpackung: | Box |
| VPE Länge: | 35 mm |
| VPE Breite: | 108 mm |
| VPE Höhe: | 185 mm |
| ETIM 6.0: | EC002638 |
| ETIM 7.0: | EC002638 |
| eClass 9.0: | 27-44-03-09 |
| eClass 9.1: | 27-44-03-09 |
| eClass 10.0: | 27-44-03-09 |
| UNSPSC: | 30-21-18-10 |
| IPC-Konformität: | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| ROHS: | Konform |
| Typ: | STW S 5 SB GR |
| Best.-Nr.: | 1612960000 |
| Ausführung: | Leiterplattensteckverbinder, Buchsenstecker, 7.00 mm, Polzahl: 5, 90°, Zugbügelanschluss, Klemmbereich, max. : 4 mm², Box |
| GTIN (EAN): | 4008190401382 |
| VPE: | 10 Stück |
| Verpackung: | Box |
| Höhe: | 24 mm |
| Höhe (inch): | 0,945 inch |
| Tiefe: | 32,5 mm |
| Tiefe (inch): | 1,28 inch |
| Nettogewicht: | 30,9 g |
| Produktfamilie: | OMNIMATE Power - Serie STV |
| Anschlussart: | Feldanschluss |
| Leiteranschlusstechnik: | Zugbügelanschluss |
| Raster in mm (P): | 7 mm |
| Raster in Zoll (P): | 0,276 inch |
| Leiterabgangsrichtung: | 90° |
| Polzahl: | 5 |
| L1 in mm: | 28 mm |
| L1 in Zoll: | 1,102 inch |
| Anzahl Reihen: | 1 |
| Polreihenzahl: | 1 |
| Berührungsschutz nach DIN VDE 57 106: | fingersicher |
| Berührungsschutz nach DIN VDE 0470: | IP 20 |
| Durchgangswiderstand: | 1,80 mΩ |
| Kodierbar: | Ja |
| Abisolierlänge: | 9 mm |
| Anzugsdrehmoment, min.: | 0,5 Nm |
| Anzugsdrehmoment, max.: | 0,6 Nm |
| Klemmschraube: | M 3 |
| Schraubendreherklinge: | 0,6 x 3,5 |
| Schraubendreherklinge Norm: | DIN 5264 |
| Isolierstoff: | Wemid (PA) |
| Farbe: | kieselgrau |
| Farbtabelle (ähnlich): | RAL 7032 |
| Isolierstoffgruppe: | I |
| Kriechstromfestigkeit (CTI): | ≥ 600 |
| Brennbarkeitsklasse nach UL 94: | V-0 |
| GWIT: | 960 °C |
| GWFI: | 960 °C |
| Kontaktmaterial: | CuZn |
| Kontaktoberfläche: | versilbert |
| Lagertemperatur, min.: | -25 °C |
| Lagertemperatur, max.: | 50 °C |
| relative Feuchte bei Lagerung, max.: | 70 % |
| Betriebstemperatur, min.: | -50 °C |
| Betriebstemperatur, max.: | 100 °C |
| Temperaturbereich Montage, min.: | -25 °C |
| Temperaturbereich Montage, max.: | 100 °C |
| Klemmbereich, min.: | 0,32 mm² |
| Klemmbereich, max.: | 4 mm² |
| Leiteranschlussquerschnitt AWG, min.: | AWG 22 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| eindrähtig, min. H05(07) V-U: | 0,5 mm² |
| eindrähtig, max. H05(07) V-U: | 4 mm² |
| feindrähtig, min. H05(07) V-K: | 0,5 mm² |
| feindrähtig, max. H05(07) V-K: | 4 mm² |
| mit AEH mit Kragen DIN 46 228/4, min.: | 0,5 mm² |
| mit AEH mit Kragen DIN 46 228/4, max.: | 4 mm² |
| m. Zwillings-Aderendhülse, DIN 46228 pt 1, min.: | 0,5 mm² |
| mit Aderendhülse nach DIN 46 228/1, max.: | 4 mm² |
| Lehrdorn nach EN 60999 a x b; ø: | 2,8 mm x 2,2 mm |
| Typ: | feindrähtig |
| nominal: | 2,5 mm² |
| nominal: | 10 mm |
| Typ: | feindrähtig |
| nominal: | 4 mm² |
| nominal: | 12 mm |
| nominal: | 9 mm |
| Hinweistext: | Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein., Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen. |
| Klemmbereich, max.: | 4 mm² |
| geprüft nach Norm: | IEC 60664-1, IEC 61984 |
| Bemessungsstrom, min. Polzahl (Tu=20°C): | 32 A |
| Bemessungsstrom, max. Polzahl (Tu=20°C): | 28 A |
| Bemessungsstrom, min. Polzahl (Tu=40°C): | 32 A |
| Bemessungsstrom, max. Polzahl (Tu=40°C): | 24 A |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 1.000 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 500 V |
| Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 500 V |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2: | 6 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2: | 6 kV |
| Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3: | 6 kV |
| Kurzzeitstromfestigkeit: | 3 x 1s mit 340 A |
| Nennspannung (Use group B / CSA): | 300 V |
| Nennspannung (Use group D / CSA): | 300 V |
| Nennstrom (Use group B / CSA): | 25 A |
| Nennstrom (Use group D / CSA): | 25 A |
| Leiteranschlussquerschnitt AWG, min.: | AWG 20 |
| Leiteranschlussquerschnitt AWG, max.: | AWG 12 |
| Bemessungsspannung (UL 1977): | 600 V |
| Bemessungsstrom (UL 1977): | 25 A |
| AWG-Leiter, min. (UL 1977): | 22 |
| AWG-Leiter, max. (UL1977): | 12 |
| Verpackung: | Box |
| VPE Länge: | 35 mm |
| VPE Breite: | 108 mm |
| VPE Höhe: | 185 mm |
| ETIM 6.0: | EC002638 |
| ETIM 7.0: | EC002638 |
| eClass 9.0: | 27-44-03-09 |
| eClass 9.1: | 27-44-03-09 |
| eClass 10.0: | 27-44-03-09 |
| UNSPSC: | 30-21-18-10 |
| IPC-Konformität: | Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden. |
| ROHS: | Konform |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,031 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
