Produkt
Leuze electronic
63000302
S300-M0C3-M20-31
Anfrage senden

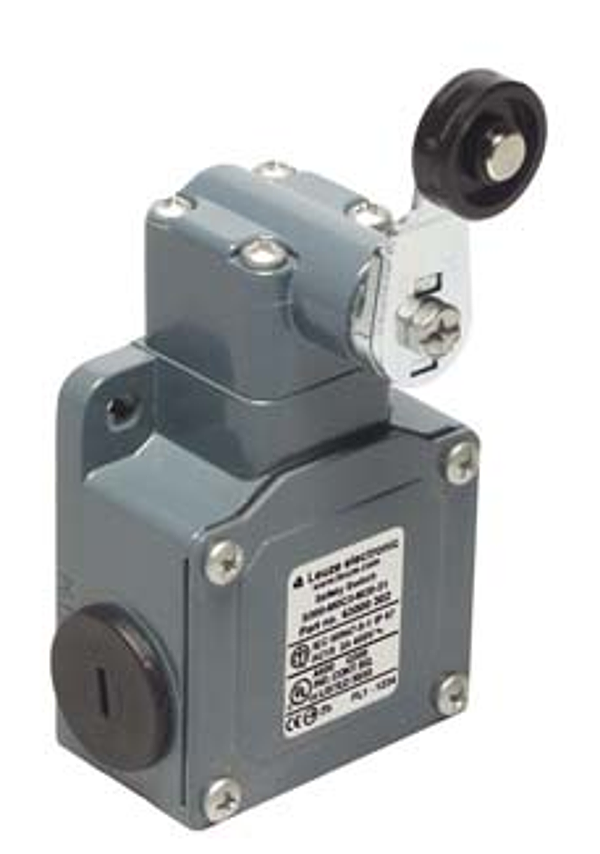

Urheberrecht Bild: Leuze electronic
Leuze electronic 63000302
S300-M0C3-M20-31
S300-M0C3-M20-31 - Sicherheits-Positionsschalter
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Technische Daten
| Serie: | S300 |
| Funktionen: | Verriegelungseinrichtung ohne Zuhaltung nach EN ISO 14119, Steuerungstechnische Einbindung bis Kategorie 4 nach EN ISO 13849-1 |
| Gebrauchsdauer: | 20 Jahre, EN ISO 13849-1 |
| B10d: | 40.000.000 Anzahl Zyklen |
| Gebrauchskategorie bei DC 13: | Ue / Ie: 24 V / 6 A, 125 V / 1,1 A, 250 V / 0,4 A, EN 60947-5-1 |
| Gebrauchskategorie bei AC 15: | Ue / Ie: 250 V / 6 A, 400 V / 4 A, 500 V / 1 A, EN 60947-5-1 |
| Kontaktbestückung: | 1NC + 1NO |
| Kontaktöffnung: | kraftschlüssig, zwangsweise |
| Kurzschlussschutz: | 500 V, 10 A, Typ aM, IEC 60269-1 |
| Berührungsschutz: | Erdung |
| Bemessungsisolationsspannung: | 500 V AC, 600 V DC |
| Konventioneller thermischer Strom, max.: | 10 A |
| Anzahl Anschlüsse: | 1 St. |
| Anzahl Leitungseinführungen: | 3 St. |
| Funktion: | Kontaktanschluss |
| Art des Anschlusses: | Klemme |
| Art der Klemme: | Schraubklemme |
| Polzahl: | 4 -polig |
| Anschlussquerschnitte: | 1 x 0,5 mm² bis 2 x 2,5 mm², Litze |
| Bauform: | kubisch |
| Abmessung (B x H x L): | 56 mm x 33 mm x 88 mm |
| Werkstoff Gehäuse: | Metall, ZAMAK |
| Werkstoff elektrischer Kontakt: | Silberlegierung |
| Nettogewicht: | 300 g |
| Farbe Gehäuse: | grau |
| Art der Befestigung: | Durchgangsbefestigung |
| Art der Leitungseinführung: | M20 x 1,5 |
| Schaltertyp: | Verriegelungseinrichtung ohne Zuhaltung, ISO 14119 |
| Schaltprinzip: | Sprungkontakt |
| Schaltrichtung: | beidseitig, einseitig |
| Anfahrbetätigungsrichtungen: | 4 x seitlich (90°), 360° |
| Anfahrgeschwindigkeit bei Anstellwinkel 15°: | 0,00007 ... 2,5 m/s |
| Anfahrgeschwindigkeit bei Anstellwinkel 30°: | 0,00007 ... 1,5 m/s |
| Anfahrgeschwindigkeit bei Anstellwinkel 45°: | 0,00007 ... 1 m/s |
| Anfahrgeschwindigkeit bei Anstellwinkel 60°: | 0,00007 ... 0,75 m/s |
| Mechanische Lebensdauer: | 20.000.000 Betätigungsspiele, IEC 6047-5-1 |
| Betätigungshäufigkeit, max.: | 3.600 pro Stunde, IEC 6047-5-1 |
| Betätiger: | Rollenbetätiger mit Hebel |
| Betätiger Breite: | 20 mm |
| Betätiger Länge: | 40 mm |
| Betätigungskraft, min. (Drehmoment): | 0,1 N·m |
| Betätigeraufnahme: | lang |
| Umgebungstemperatur Betrieb: | -25 ... 80 °C |
| Verschmutzungsgrad: | 3, EN 60947-1 |
| Schutzart: | IP 67 |
| Zulassungen: | IMQ, c UL US |
| Zolltarifnummer: | 85369095 |
| eCl@ss 8.0: | 27272601 |
| eCl@ss 9.0: | 27272601 |
| ETIM 5.0: | EC000030 |
| ETIM 6.0: | EC000030 |
Logistische Daten
| ECCN: | |
| Ursprungsland: | Italien |
| EAN: | |
| Gewicht: | 0,40 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
