Produkt
Di-soric
210905
SBI-RGB Controller
Anfrage senden

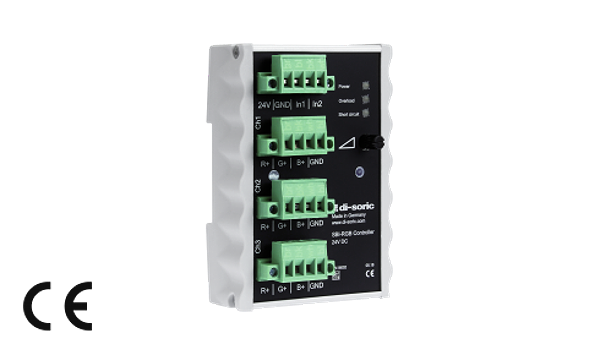

Urheberrecht Bild: Di-soric
Di-soric 210905
SBI-RGB Controller
Steuergerät für SBx-RGB
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Ermöglicht lastfreies Schalten der Farbkanäle. Einstellung der Helligkeit der angeschlossenen SBx-RGB. Statusanzeige über LEDs. Überlastanzeige über LED. Verriegelte Überlastabschaltung, rücksetzbar über Spannungsreset
Downloads
Technische Daten
| Befestigung: | auf Hutschiene gemäß Norm EN 50022-35 |
| Funktionsprinzip: | Puls-Weiten-Modulation (PWM) |
| Größe: | 105,4 x 72 x 41,7 mm (Gehäuseabmaße) |
| Betriebsspannung: | 24 V DC ± 5%, / < 3,3 A |
| Leerlaufstrom: | < 35 mA, (24 V DC) |
| Einstellung Beleuchtungsstärke: | Potentiometer |
| Triggereingang Low Pegel: | 0 ... < 5,0 V |
| Triggereingang High Pegel: | > 8,0 V |
| Triggereingang: | IN1 + IN2, lastfrei, 24 V DC, zur Farbauswahl |
| Verpolschutz: | Ja |
| Anzeige: | 3 LEDs: grün - Betriebsanzeige, gelb - Überlastanzeige, rot - Überlastabschaltung |
| Schaltfrequenz: | 200 Hz, (PWM) |
| Kurzschlussschutz: | ja |
| Umgebungstemperatur Betrieb: | +5 … +45 °C |
| Isolationsspannungsfestigkeit: | 500 V |
| Schutzart: | IP 20 |
| Schutzklasse: | III, Betrieb an Schutzkleinspannung |
| EMV-Normen: | DIN EN 55015:2016-04, DIN EN 61547:2010-03 |
| Geeignet für: | Statusbeleuchtungen SBx-RGB ... |
| Gehäusematerial: | Aluminium |
| Applikation: | Helligkeitsregelung von bis zu drei SBx-RGB … |
| Anschluss: | Klemmen, 4-polig |
| Lichtintensität einstellbar: | 10 ... 100% |
| Anzahl Kanäle: | 3 |
| Abschaltgrenze pro Kanal: | > 1,6 A (24 V) |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,37 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
