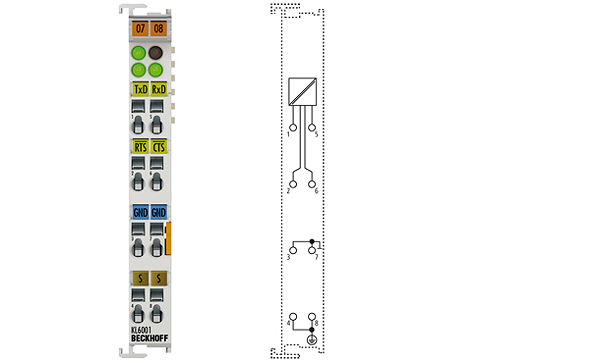

Beckhoff KL6001
KL6001 | Serielle Schnittstelle RS232
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die serielle Schnittstelle KL6001 ermöglicht den Anschluss von Geräten mit RS232-Schnittstelle. Die Schnittstelle arbeitet normkonform nach CCITT V.28/DIN 66 259-1. Das an die Klemme angeschlossene Gerät kommuniziert über den Buskoppler mit dem Automatisierungsgerät. Der aktive Kommunikationskanal arbeitet unabhängig vom überlagerten Bussystem im Vollduplexbetrieb mit bis zu 19.200 Baud. Die RS232-Schnittstelle garantiert hohe Störsicherheit durch galvanisch getrennte Signale.
Technische Daten
| Technik: | RS232 |
| Übertragungskanäle: | 2 (1/1), TxD und RxD, Vollduplex |
| Übertragungsraten: | 1200…19.200 Baud; Default: 9600 Baud, 8 Datenbits, keine Parity und ein Stopp-Bit |
| Bitverzerrung: | < 3 % |
| Leitungsimpedanz: | – |
| Leitungslänge: | max. 15 m |
| Signalspannung „0“: | -18…-3 V |
| Signalspannung „1“: | 3…18 V |
| Spannungsversorgung: | über den K-Bus |
| Stromaufnahme K-Bus: | 55 mA typ. |
| Stromaufn. Powerkontakte: | – (keine Powerkontakte) |
| Potenzialtrennung: | 500 V (K-Bus/Signalspannung) |
| Datenpuffer: | 128-Byte-Empfangspuffer, 16-Byte-Sendepuffer |
| Breite im Prozessabbild: | Input/Output: 3 x 8-Bit-Nutzdaten, 1 x 8-Bit-Control/Status (bis 5 x 8-Bit-Nutzdaten möglich) |
| Konfiguration: | keine Adresseinstellung, Konfiguration über den Buskoppler oder die Steuerung |
| Besondere Eigenschaften: | hohe Störsicherheit, galvanisch getrennte Signale |
| Gewicht: | ca. 80 g |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig |
| Steckbare Verdrahtung: | bei allen KSxxxx-Klemmen |
| Zulassungen: | CE, UL, Ex |
