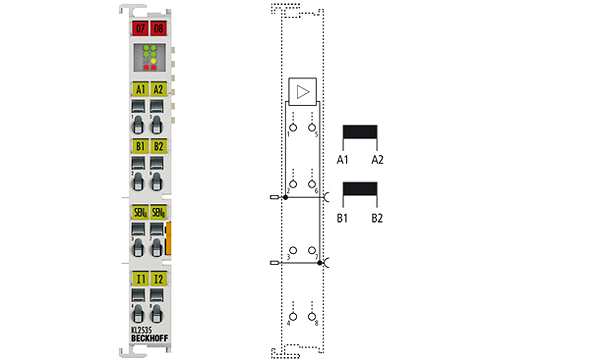

Beckhoff KL2535
KL2535 | 2-Kanal-Pulsweitenstromklemme ±1 A, 24 V DC
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die Ausgangsklemme KL2535 regelt einen Ausgangsstrom durch Pulsweitensteuerung der Versorgungsspannung und ist galvanisch getrennt vom K-Bus. Der Stromwert (0 bis ±1 A) wird durch einen 16-Bit-Wert vom Automatisierungsgerät vorgegeben. Die Ausgangsstufe ist überlast- und kurzschlusssicher. Die Busklemme enthält zwei Kanäle, die ihren Signalzustand durch Leuchtdioden anzeigen. Die LEDs vereinfachen die Vor-Ort-Diagnose durch Anzeige typischer Last- und Verdrahtungsfehler.
Technische Daten
| Anzahl Ausgänge: | 2 |
| Nennspannung: | 24 V DC (-15 %/+20 %) |
| Lastart: | induktiv > 1 mH, Ventile, Spulen |
| Ausgangsstrom max.: | 2 x ±1 A (kurzschlussfest, thermisch überlastsicher für beide Kanäle gemeinsam) |
| PWM-Taktfrequenz: | 36 kHz |
| Tastverhältnis: | 0…100 % (stromgeregelt) |
| Auflösung: | max. 12 Bit |
| Potenzialtrennung: | 500 V (K-Bus/Feldspannung) |
| Stromaufn. Powerkontakte: | nur Last |
| Stromaufnahme K-Bus: | 60 mA typ. |
| Breite im Prozessabbild: | 48 Inputs/Outputs: 2 x 16-Bit-Daten, 2 x 8-Bit-Control/Status |
| Konfiguration: | keine Adresseinstellung, Konfiguration über den Buskoppler oder die Steuerung |
| Gewicht: | ca. 55 g |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/siehe Dokumentation |
| Steckbare Verdrahtung: | bei allen KSxxxx-Klemmen |
| Zulassungen/Kennzeichnungen: | CE |
