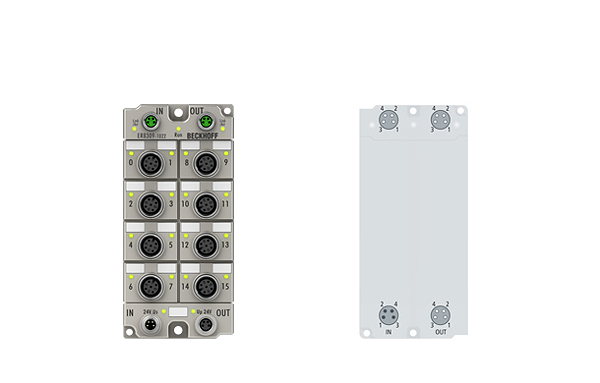

ER8309-1022 | Multifunktionale I/O-Box
Beschreibung
Die EtherCAT Box ER8309-1022 verfügt über verschiedene digitale und analoge Ein- und Ausgänge: acht digitale Ein-/Ausgänge, zwei digitale Tachoeingänge, zwei analoge Eingänge, einen analogen Ausgang und einen stromgeregelten 1,2-A-PWMi-Ausgang. Die Auflösung der Stromsignale erfolgt mit 12 Bit. Die Tachoausgänge liefern über digitale 24-V-Sensoren einen drehzahlabhängigen Geschwindigkeits- bzw. Frequenzwert. Mit dem PWMi-Ausgang können z. B. Proportionalventile direkt angesteuert werden, intelligente Ventile werden per analogem Ausgang geschaltet. Die ER8309-1022 bietet in der Kombination von Ein- und Ausgängen eine kompakte Lösung für unterschiedlichste Aggregate, die über EtherCAT gesteuert werden sollen.
Technische Daten
| Anzahl Kanäle: | 8 digitale Ein- oder Ausgänge (6…13) |
| Eingangsfilter: | 3 ms |
| Grenzfrequenz: | 2,5 kHz |
| Anschluss Signale: | M12, schraubbar |
| Anzahl analoger Eingänge: | 2, single-ended, 12 Bit, 0/4…20 mA (0/2) |
| Anzahl analoger Ausgänge: | 1, single-ended, 12 Bit, 0/4…20 mA (15) |
| Anzahl PWMi-Ausgänge: | 1 x 1,2 A, max. 30 kHz (14) |
| Nennspannung: | 24 V DC (-15 %/+20 %) |
| Messfehler: | Eingang: < 0,3 %, Ausgang: < 0,1 % (jeweils bezogen auf den Messbereichsendwert) |
| Sensorversorgung: | aus Steuerspannung US |
| Aktorversorgung: | aus Lastspannung UP |
| Potenzialtrennung: | 500 V |
| Besondere Eigenschaften: | multifunktionale I/O-Box zum universellen Einsatz |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen/Kennzeichnungen: | CE, UL |
