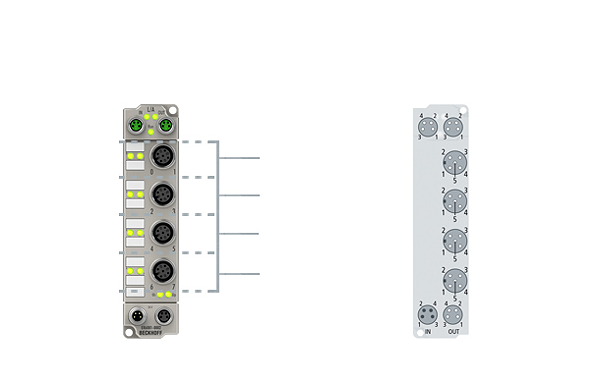

Beckhoff ER6001-0002
ER6001-0002 | 1-Kanal serielle Schnittstelle, RS232, RS422/RS485
Beschreibung
Das serielle Schnittstellenmodul ER6001-0002 ermöglicht den Anschluss von Geräten mit einer RS232- oder RS422/RS485-Schnittstelle. Das Modul überträgt die Daten volltransparent zum überlagerten Automatisierungsgerät. Der aktive serielle Kommunikationskanal arbeitet unabhängig vom überlagerten Bussystem im Vollduplexbetrieb mit bis zu 115.200 Baud, wobei 864-Byte-Empfangs- und 128-Byte-Sendepuffer zur Verfügung stehen. Die 1-kanalige Variante verfügt über eine erhöhte Endgeräte-Stromversorgung bis 1 A, die Steckerbelegung ist abhängig von der ausgewählten Schnittstelle. Die beiden integrierten digitalen Ein-/Ausgänge erlauben den Anschluss zusätzlicher Sensoren/Aktoren, um z. B. den Lesevorgang des Barcodelesers zu triggern oder abhängig vom Ergebnis eine Aktion auszulösen. In Verbindung mit dem TwinCAT Virtual Serial COM Driver kann die ER6001-0002 als normale Windows-COM-Schnittstelle genutzt werden.
Technische Daten
| Übertragungskanäle: | 1 |
| Übertragungsraten: | 300…115.200 Baud; 9600 Baud (8 Bit, No Parity, 1 Stopp-Bit) voreingestellt |
| Anzahl digitaler Ein-/Ausgänge: | 2, 24 V DC, 10 µs/0,5 A |
| Anschlusstechnik: | M12, schraubbar |
| Nennspannung: | 24 V DC (-15 %/+20 %) |
| Distributed Clocks: | – |
| Bitverzerrung: | < 3 % |
| Leitungslänge: | RS232: max. 15 m; RS422/RS485: ca. 1000 m |
| Datenpuffer: | 864-Byte-Empfangspuffer, 128-Byte-Sendepuffer |
| Sensorversorgung: | +5 V DC, 1 A |
| Stromaufnahme aus US (ohne Sensorstrom): | typ. 130 mA + Last |
| Anschluss Spannungsversorg.: | Einspeisung: 1 x M8-Stecker, 4-polig; Weiterleitung: 1 x M8-Buchse, 4-polig |
| Breite im Prozessabbild: | 22 x 8-Bit-Input, 22 x 8-Bit-Output, 16-Bit-Control, 16-Bit-Status |
| Potenzialtrennung: | 500 V |
| Besondere Eigenschaften: | integrierte Versorgung der Endgeräte 5 V DC/1 A |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen/Kennzeichnungen: | CE, UL |
